7.1.2.
Существующая система отопления
Существующую систему отопления перед подключением к котлу следует очистить от
накопившейся грязи, ржавчины и отложений накипи, используя предназначенные для этого средства.
8. МОНТАЖ КОТЛА
8.1. Крепление котла на стене
 устанавливать котел необходимо на несгораемых стенах - кирпичных, бетонных (с
облицовкой керамической плиткой или без неѐ). Допускается установка котла на
трудносгораемых стенах при условии изоляции стены оцинкованным листом толщиной
0,8…1 мм по листу базальтового теплоизоляционного картона БТК толщиной 3…5 мм.
 изоляция стены должна выступать за габариты корпуса котла не менее чем на
100 мм (см. Рис. 4), с каждой стороны для крепления котла необходима достаточно прочная
стена (способная выдержать вес котла).
Запрещается установка котла на стену из горючего материала (например, деревянную);
 выбрать место установки котла с учетом того, что для удобства обслуживания необходимо
свободное пространство не менее 150 мм по боковым сторонам и не менее 200 мм снизу
котла. Габаритные размеры котла приведены на Рис. 1 (стр. 7);
 котел навешивается монтажными отверстиями (на задней стенке) на 2 крючка, установленные
в стене (крючки и дюбели входят в комплект поставки). Расположение и размеры монтажных
отверстий показаны на .
 навесить котел монтажными отверстиями, расположенными на швеллерах, на крюки
кронштейна.

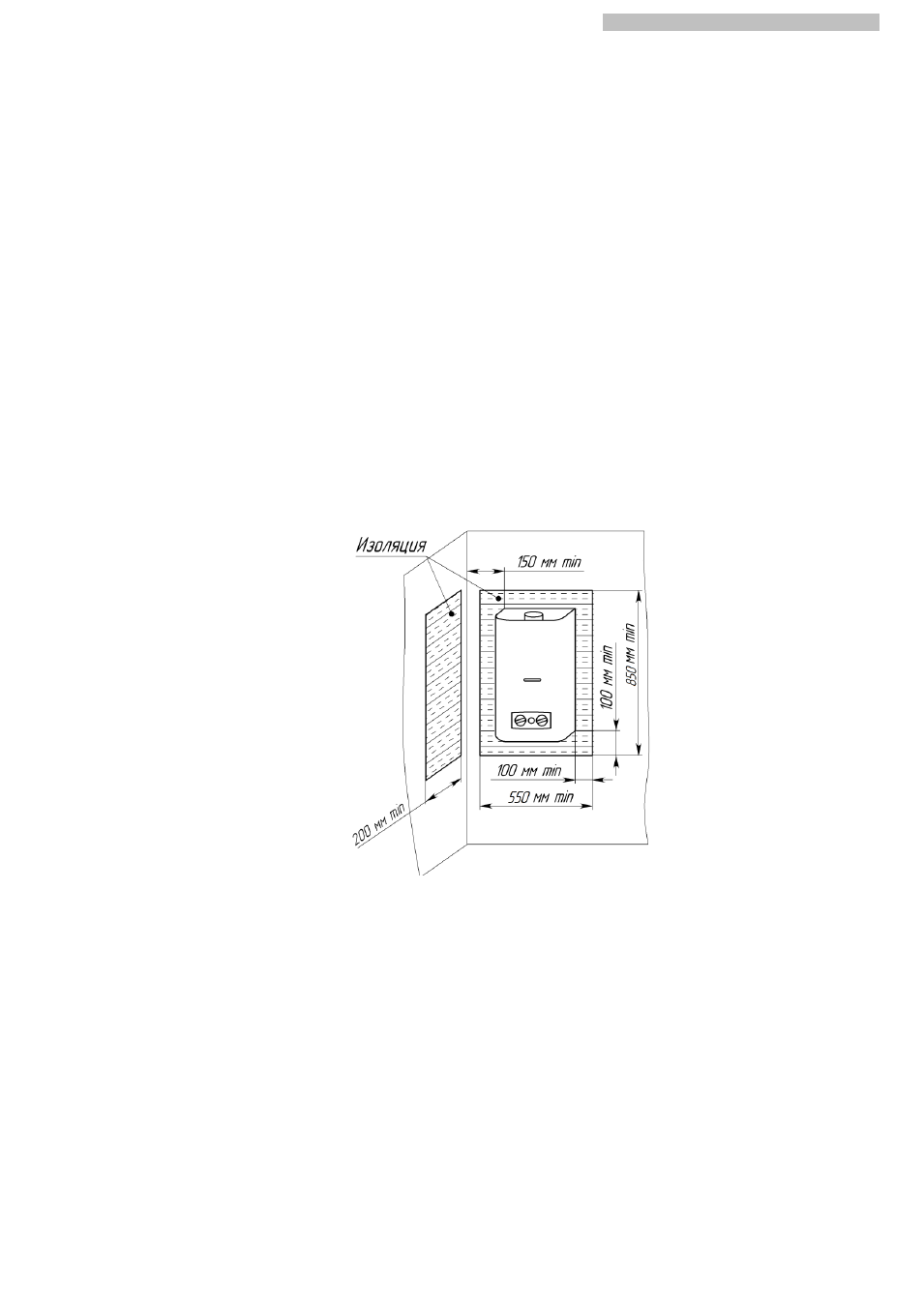

Рис. 4 Схема крепления котла на стене
8.2. Монтаж трубопроводов
 подготовьте соединительные трубы, имеющие условный проход для подсоединения газа Ду15,
подсоединения к контуру отопления Ду20;
 настоятельно рекомендуем установить на входе в систему отопления и выходе из неѐ два
запорных крана G ¾ ” (в комплект поставки не входят) для выполнения операций
техобслуживания без слива воды из всей системы отопления;
 во избежание загрязнения контура отопления котла на обратной линии системы отопления
(перед котлом) необходимо установить сетчатый фильтр («грязевик») и отстойную ѐмкость;
 удалите заглушки с присоединительных труб;
 подключите котел к системе отопления. Проверьте герметичность соединений;
 установите на газопроводе перед котлом газовый фильтр и запорный кран;
 подключите котел к газопроводу. Проверьте отсутствие утечек газа. Контроль герметичности
производится путем обмыливания мест соединений или другими безопасными методами.
Появление пузырьков означает утечку газа. Утечка газа не допускается.
