Руководство для технического персонала

19

12. УСТРОЙСТВО И УПРАВЛЕНИЕ РАБОТОЙ КОТЛА

12.1. Устройство котла

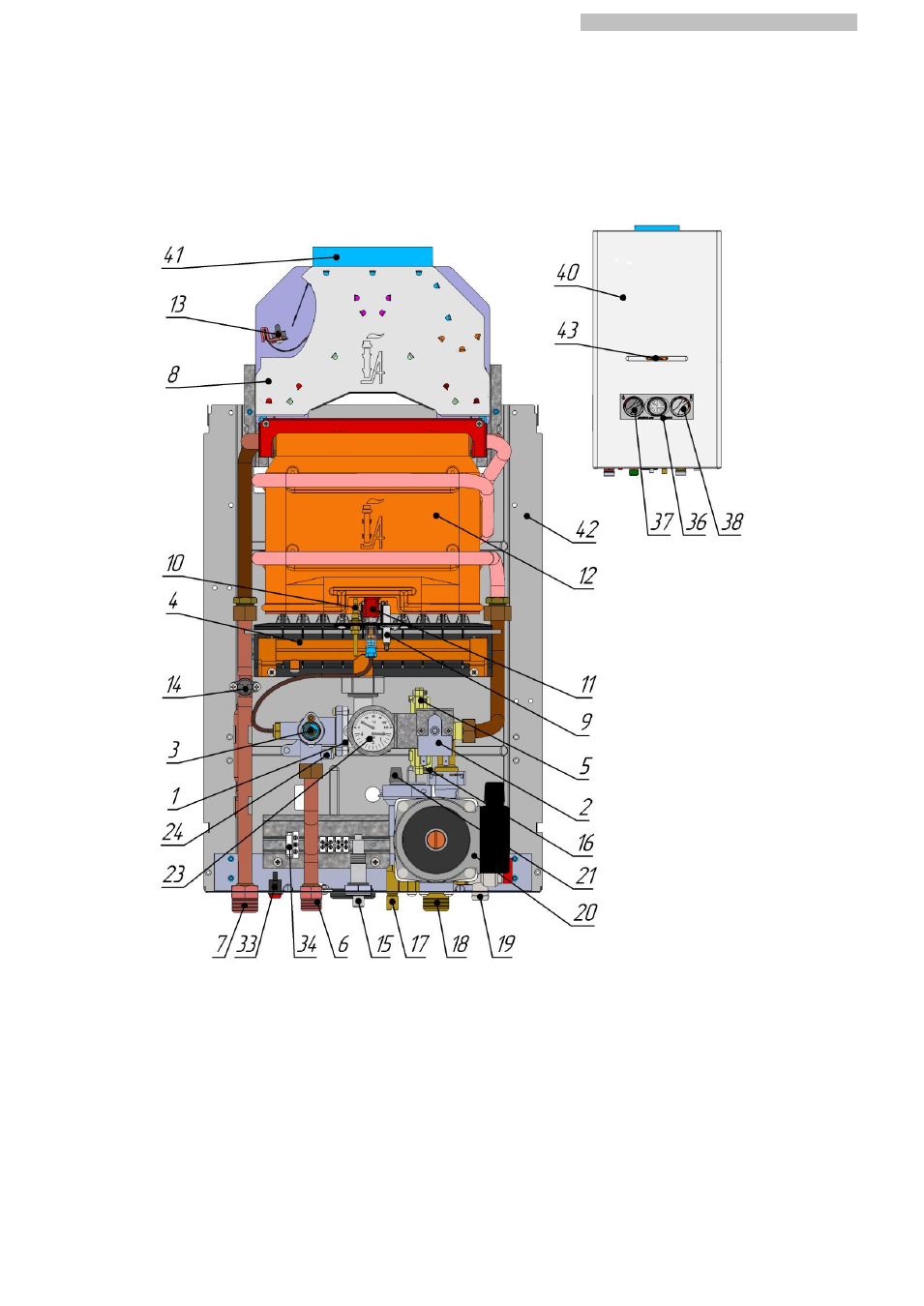

Котел настенного типа (см. Рис. 10) имеет прямоугольную форму, образуемую съемной
облицовкой 40. На лицевой стороне облицовки находится накладка 36, на которой расположены
ручка регулятора термостата 38, ручка регулятора расхода газа 37 и смотровое окно 43 для
наблюдения за пламенем горелок. Все основные элементы котла смонтированы на стенке задней
42.

1 – узел водогазовый; 2 – термостат; 3 – регулятор расхода газа; 4 – горелка; 5 – узел водяной; 6 –
подвод газа; 7 – выход из КО; 8 – газоотводящее устройство; 9 – свеча пьезорозжига; 10 – термопара;
11 – горелка запальная; 12 – теплообменник; 13 – датчик наличия тяги (термореле); 14 – датчик
перегрева воды (термореле); 15 – кнопка пьезорозжига; 16 – заглушка; 17 – пробка сливная; 18 – вход
в КО; 19 – клапан предохранительный; 20 – насос; 21 – клапан отвода воздуха (автоматический); 23 –
термоманометр; 24 – штуцер для замера давления газа; 33 – кулисный переключатель (выключатель);
34 – клеммная колодка; 36 – накладка; 37 – ручка регулятора газа; 38 – ручка регулировки
термостата; 40 облицовка; 41 – патрубок отвода газа; 42 – задняя стенка; 43 – смотровое окно;

Рис. 10. Состав котла
