ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ (ИНФОРМАЦИЯ ДЛЯ СЕРВИСНОЙ СЛУЖБЫ)
6

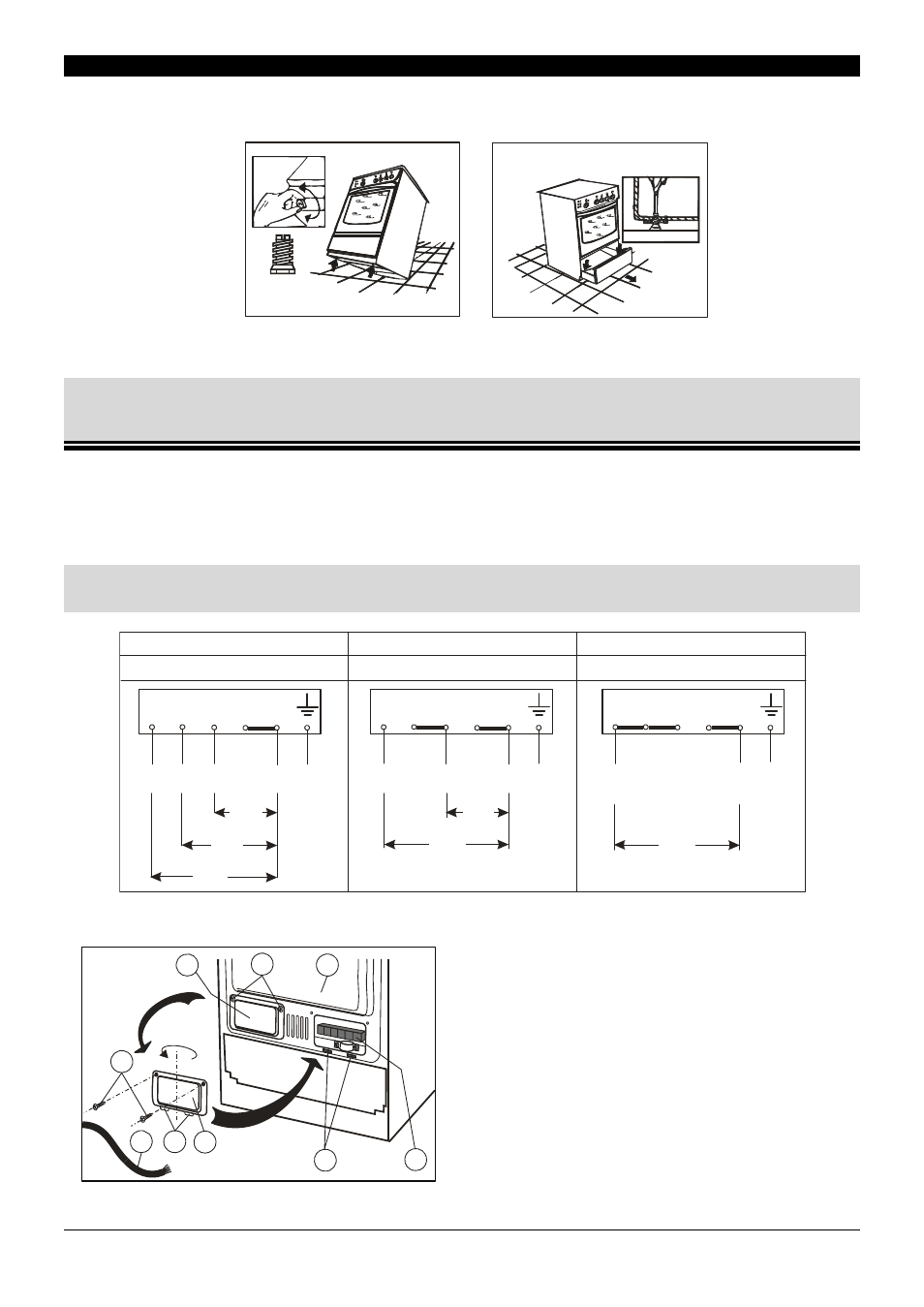

• Ножки также можно отрегулировать при помощи отвертки, для этого необходимо открыть отде-
ление для посуды (Рисунок 5).
Рисунок 4 Рисунок 5
6
Рисунок 6 Варианты подключения плиты
1
4 7
2
3
3
6
4
5
180 0
Рисунок 7
L
1
L
2
N
230В
230В
PE L
1
N
230В
PE L
1
L
2
L
3
N
230В
230В
230В
PE
L
1
L L
2 3
N N L
1
L L
2 3
N N L
1
L L
2 3
N N
400В 3N ~ 50Гц 400В 2N ~ 50Гц 230В ~ 50Гц
5 x 1,5 мм 4 x 2,5 мм 3 x 6 мм
2 2
2
ПОДКЛЮЧЕНИЕ К ИСТОЧНИКУ ЭЛЕКТРОПИТАНИЯ
(ИНФОРМАЦИЯ ДЛЯ СЕРВИСНОЙ СЛУЖБЫ)
Электроплита предназначена для трехфазного подключения (400В ~ 3N). Посредством установки
соответствующей перемычки на соединительной клемме электроплиту можно довольно простым
способом переключить на однофазное подключение (230В ~ 1N) или на двухфазное подключение
(400В ~ 2N). Схема электрических соединений находится на задней крышке.
Подключение должно соответствовать действующим предписаниям, в связи с чем
оно должно выполняться исключительно квалифицированным электромонтажником.
Подключите электрический соединительный
кабель 1 к клеммам, расположенным на клеммной
панели 2 (Рисунок 7).
После подключения электроплиты открутите болты
4, снимите крышку 3 и поверните её на 180°.
Затем вставьте крышку с креплениями 5 в
отверстие 6, нажмите на заднюю стенку плиты 7 и
в конце закрутите болты 4.
