РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ
5
4 РАСПОЛОЖЕНИЕ ЭЛЕМЕНТОВ УПРАВЛЕНИЯ

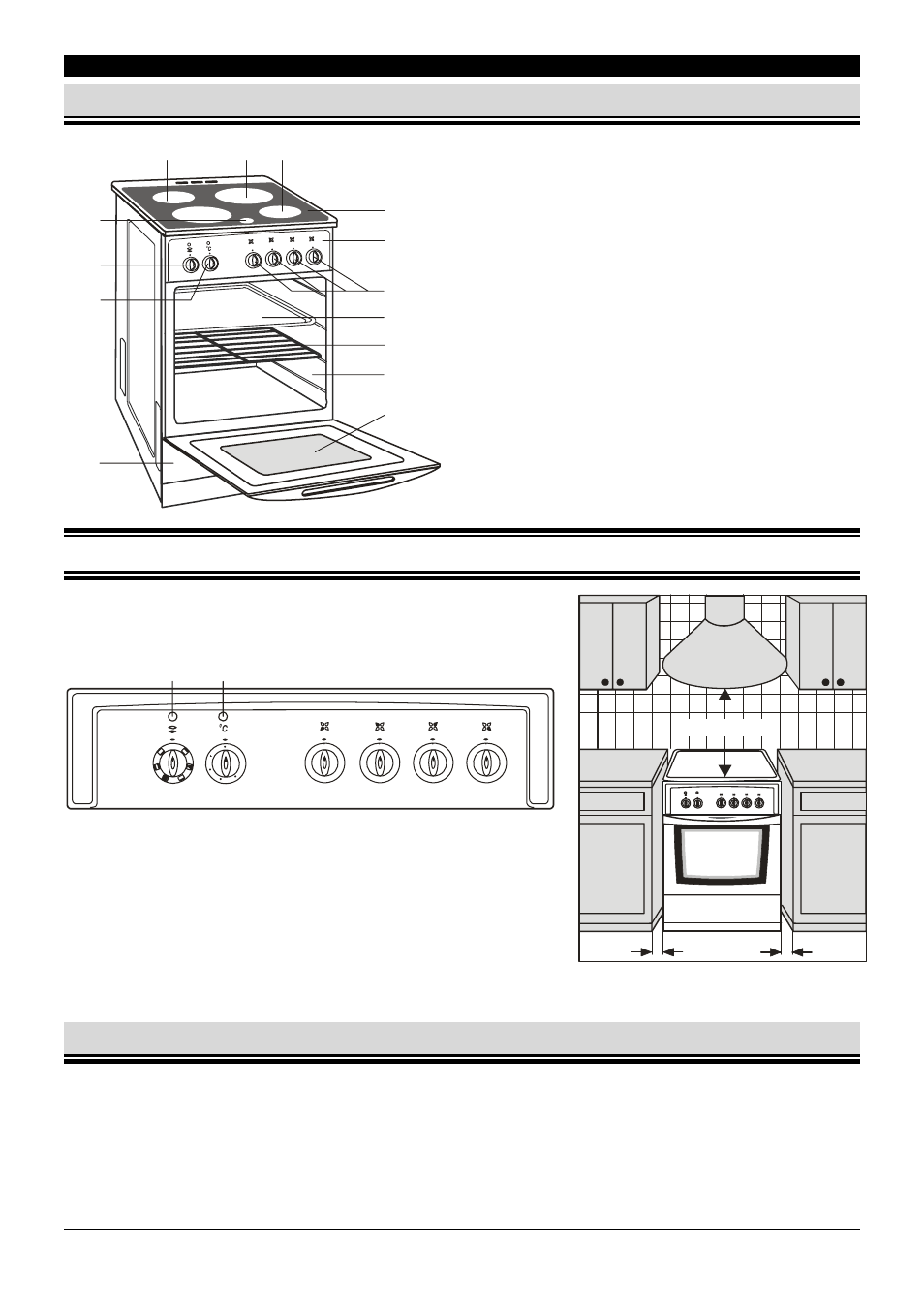

Рисунок 1
A, C – конфорка Ø 180мм/1,7кВт
B, D – конфорка Ø 145мм/1,2кВт
1 – варочная поверхность из стеклокерамики
2 – камера духового шкафа
3 – панель переключения
4 – дверца духового шкафа
5 – отделение для посуды
6 – переключатель конфорок
7 – переключатель режимов
8 – переключатель температуры
9 – противень
10 – решетка для гриля
11 – индикатор остаточного тепла
4.1 ПАНЕЛЬ УПРАВЛЕНИЯ
Управление духовым шкафом осуществляется при помощи
двух переключателей, расположенных с левой стороны панели
переключения (Рисунок 2).
2 1
0
2
3
5
1 6
4
0
2
3
5
1 6
4
0
2
3
5
1 6
4
0
2
3
5
1 6
4
0
2 5 0
20 0 15 0
1 0 0
5 0
Рисунок 2
1 – сигнальная лампочка (желтого цвета) – кухонная плита
работает
2 – сигнальная лампочка (красного цвета) – духовой шкаф
работает
мин. 20 мм
0 0 0 0 0
25 0 20 0 15 0 1 0 0 50
мин. 650 мм
Рисунок 3
5 УСТАНОВКА
1
2
9
10
11
6
3
7
8
4
5
A B C D
При помощи переключателя режимов работы можно выбрать
один из 6 режимов работы духового шкафа, а при помощи пе-
реключателя температуры осуществляется выбор необходимой
температуры (в диапазоне от 50 до 250°C) (поворот вправо).
• Плиту необходимо распаковать и установить в месте подключения вблизи источника
электропитания.
• При установке плиты в ряду кухонной мебели необходимо соблюдать минимальное расстояние
между боковыми стенками плиты и стенками нижних шкафчиков не менее 20 мм (Рисунок 3).
• После установки плиты необходимо выполнить выравнивание при помощи регулируемых ножек.
• Для этого необходимо наклонить плиту и отрегулировать ножки вручную или при помощи
шестигранного ключа на 8 (Рисунок 4).
