4 (R)
РУССКИЙ

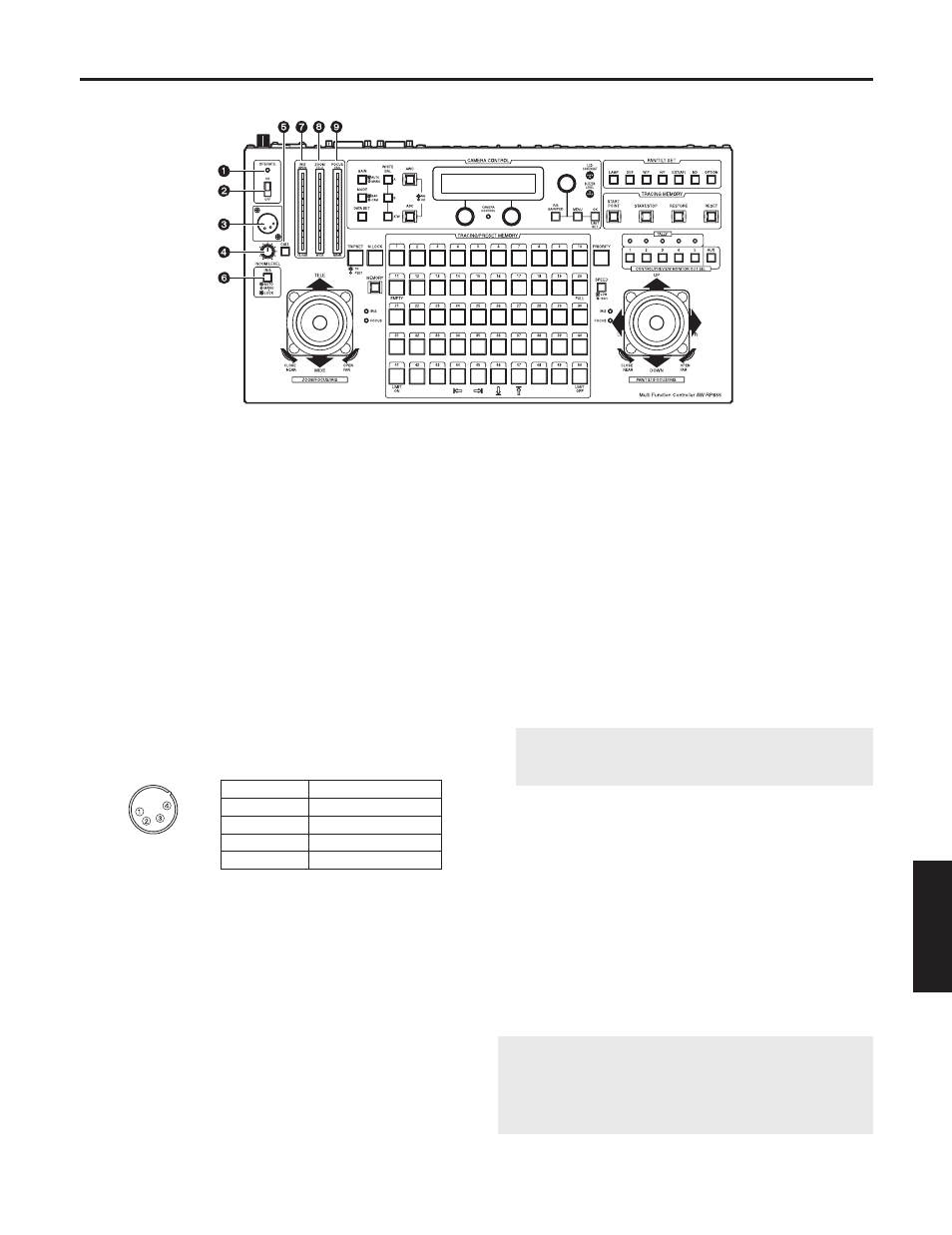

Компоненты и их функции

Лампочка OPERATE
Данная лампочка загорается при подаче питания на данное
устройство и при установке переключателя OPERATE во
включенное положение.

Переключатель OPERATE
Данный переключатель управляет электропитанием всех систем
наклонно-поворотного устройства (наклонного-поворотное
устройство и трансформируемая камера), подключенных к
данному устройству. Между включением (ON) и выключением
(OFF) выдержите паузу как минимум в течение 5 секунд.
Установка переключателя OPERATE в положение OFF не
отключает электропитание данного устройства. Для полного
отключения электропитания данного устройства переключатель
питания адаптера переменного тока должен быть установлен в
выключенное положение.

Разъем INCOM
К данному разъему подключается гарнитура для передачи
информации.
Штырь № Название сигнала
1 MIC GND
2 MIC
3 RECEIVER GND
4 RECEIVER
Сопротивление MIC: 200 Ом
Сопротивление RECEIVER: 600 Ом
<Рекомендуемые изделия>
CC-26K, предоставляемые компанией Clear-Com.

Регулятор LEVEL
Данный регулятор используется для регулировки громкости
гарнитуры.

Кнопка CALL
При нажатии данной кнопки включаются звуковые сигналы на
других подключенных дополнительных панелях, а также загорается
лампочка кнопки CALL.

Кнопка IRIS [AUTO/MANU/LOCK]
Данная кнопка используется для выбора способа регулировки
диафрагмы объектива текущей выбранной системы наклонно-
поворотного устройства.
При каждом нажатии данной кнопки по очереди выбирается
установка AUTO, MANU или LOCK.
AUTO: Диафрагма объектива регулируется автоматически,
а лампочка кнопки IRIS загорается. Если при
выборе значения AUTO для регулировки диафрагмы
вращается диск FOCUS/IRIS, лампочка кнопки IRIS
мигает в качестве предупреждающего сигнала.
MANU: Диафрагма объектива регулируется вручную с
помощью диска FOCUS/IRIS.
При выборе данной установки лампочка кнопки IRIS
гаснет.
LOCK: Диафрагма объектива фиксируется в положении
ручной настройки, а лампочка кнопки IRIS мигает.
При установке значения LOCK положение диафрагмы
объектива не изменяется даже при вращении диска
FOCUS/IRIS.
Установите кнопку в положение MANU при вводе положения
диафрагмы объектива с помощью кнопки TRACING/PRESET
MEMORY.

Индикатор IRIS
Указывает на положение диафрагмы объектива текущей
выбранной системы наклонно-поворотного устройства с градацией
в 12 шагов (от CLOSE до OPEN).

Индикатор ZOOM
Указывает на положение трансфокатора объектива текущей
выбранной системы наклонно-поворотного устройства с градацией
в 12 шагов (от WIDE до TELE).

Индикатор FOCUS
Указывает на положение фокуса объектива текущей выбранной
системы наклонно-поворотного устройства с градацией в 12 шагов
(от NEAR до FAR).
 Панель управления
Индикация на индикаторах IRIS, ZOOM и FOCUS может не
появляться в зависимости от модели наклонно-поворотного
устройства и используемой камеры.
Для получения подробной информации обращайтесь к Вашему
местному дилеру.
Разъем INCOM,
вид сверху
