22 (R)
РУССКИЙ

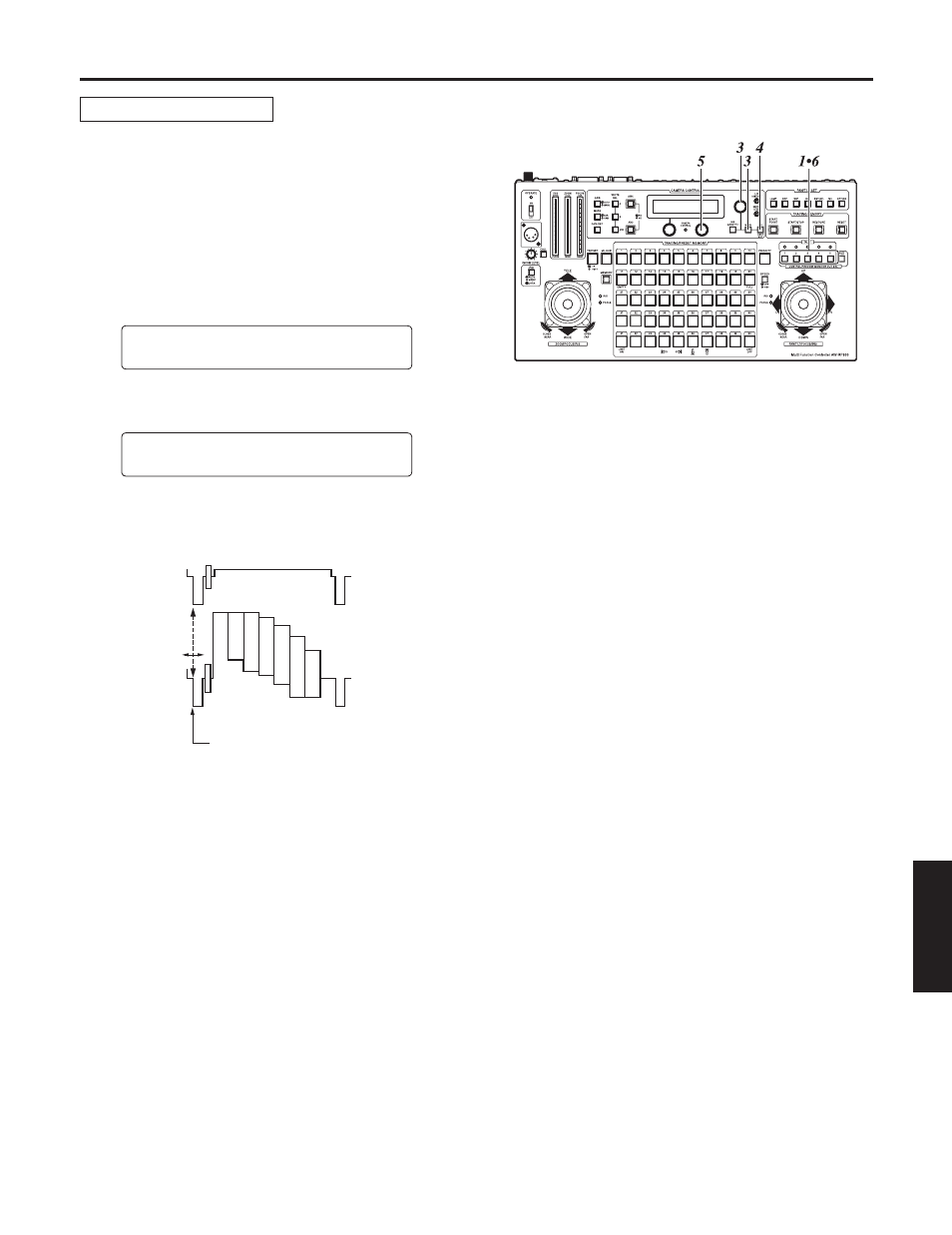

1. Выберите систему наклонно-поворотного устройства с помощью
кнопки CONTROL/PREVIEW MONITOR OUT SEL.
2. Подключите внешний синхронизирующий сигнал и видеосигнал
с текущей выбранной системы наклонно-поворотного устройства
(при использовании устройства компенсации кабеля – к
соответствующему разъему Y/VIDEO OUT) к осциллоскопу 2CH.
3. Нажмите кнопку MENU, а затем вращайте регулятор установки
меню (основной), установите его в положение, при котором вверху
панели ЖКД появляется пункт G/L SETTING.
G/L SETTING
 OK Key
4. Нажмите кнопку OK.
На панели ЖКД появляется приведенный ниже пункт.
H PHASE
0
5. С помощью регулятора установки меню (R) отрегулируйте фазу
по строкам форм видеосигнала на осциллоскопе и по формам
внешнего сигнала.
6. Выберите следующую систему наклонно-поворотного устройства
с помощью кнопки CONTROL/PREVIEW MONITOR OUT SEL и
продолжайте регулировку фазы по строкам соответственно для
каждой системы.
Эксплуатация
Регулировка фазы по строкам
Сигнал внешней
синхронизации
Сигнал видео
Отрегулируйте фазу по строкам.
