23 (R)

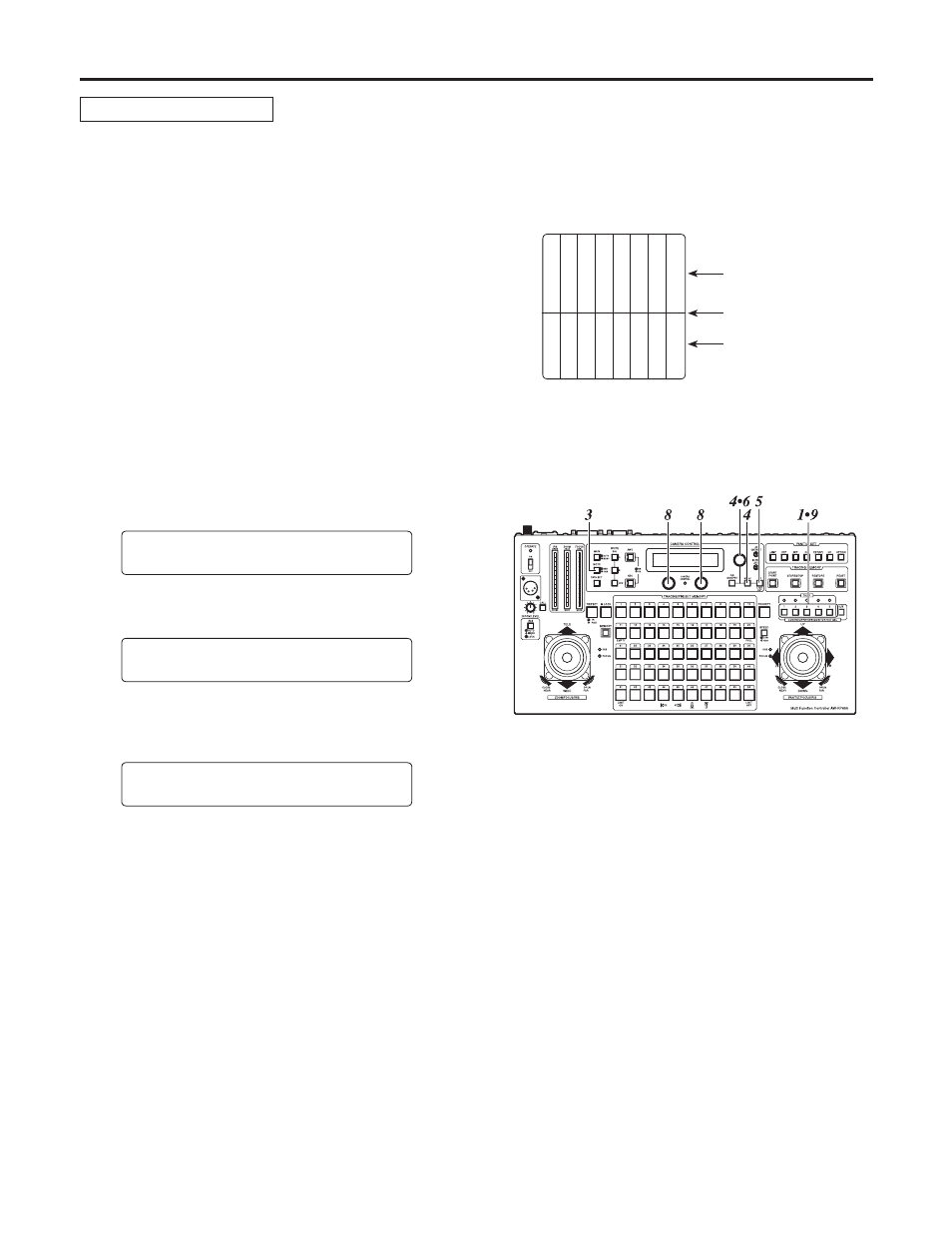

Регулировка фазы поднесущей требуется при приеме композитных
сигналов в качестве входных видеосигналов, а также если
изображение должно быть смикшировано на пульте видеомикшера или
на другом оборудовании.
Данная регулировка не является необходимой, если в качестве
входных видеосигналов установлены компонентные сигналы.
1. Выберите систему наклонно-поворотного устройства с помощью
кнопки CONTROL/PREVIEW MONITOR OUT SEL.
2. Подключите видеомикшер к видеосигналу, соответствующему
текущей выбранной системе наклонно-поворотного устройства
(при использовании устройства компенсации кабеля – к
соответствующему разъему Y/VIDEO OUT), а цветной монитор – к
выходному разъему видео микшера.
3. Нажмите кнопку MODE для перехода в режим BAR и переключите
выходные сигналы с трансформируемой камеры на сигналы
цветовых полос.
4. Нажмите кнопку MENU, а затем вращайте регулятор установки
меню (основной), установите его в положение, при котором вверху
панели ЖКД появляется пункт G/L SETTING.
G/L SETTING
 OK Key
5. Нажмите кнопку OK.
На панели ЖКД появляется приведенный ниже пункт.
H PHASE
0
6. Вращайте регулятор установки меню (основной) и установите его
таким образом, чтобы на панели ЖКД появился указанный ниже
пункт.
SC PHASE
COARSE:1 FINE: 0
7. Подайте сигналы цветовых полос (сигналы с видеомикшера или
остальной аппаратуры) в качестве эталона и сигналы цветовых
полос с камеры на цветной монитор.
8. Выравняйте фазу сигналов цветовых полос с камеры с фазой
сигналов цветовых полос, служащей эталоном.
Воспользуйтесь регулятором установки меню (L) для регулировки
фазы с шагом в 90 градусов, а затем регулятором установки меню
(R) для выполнения точных регулировок.
9. Выберите следующую систему наклонно-поворотного устройства
с помощью кнопки CONTROL/PREVIEW MONITOR OUT SEL и
продолжайте регулировку фазы поднесущей соответственно для
каждой системы.
Регулировка фазы поднесущей
Бе
лый
Ж
елтый
Го
лу
бой
Зе
леный
Пу
рпу
рный
Красный Синий Черный
Сигналы цветовых полос
с камеры
Разделительная линия
Сигналы цветовых полос с
видеомикшера или другого
оборудования
Эксплуатация
