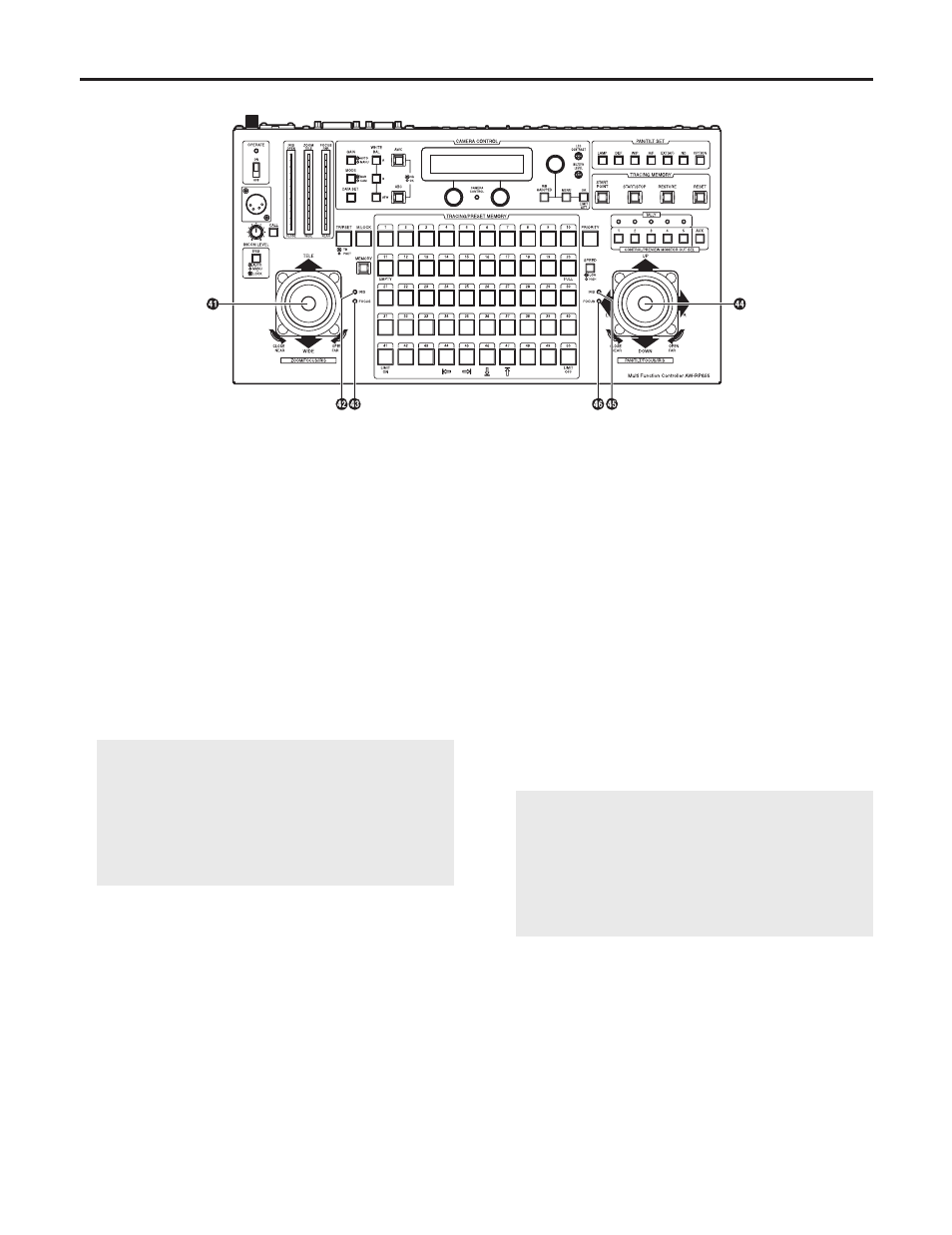

9 (R)

Рычаг ZOOM, диск FOCUS/IRIS

Данные органы управления используются для регулировки

трансфокации объектива для текущей выбранной системы

наклонно-поворотного устройства.

В зависимости от направления наклона рычага ZOOM

устанавливается режим TELE (телефото) или WIDE (широкий

угол), а в зависимости от угла наклона регулируется скорость

трансфокации.

Фокусировка или диафрагма объектива регулируется с помощью

диска в верхней части рычага.

С помощью кнопки в верхней части рычага переключаются

функции диска, так чтобы диск выполнял регулировку фокуса или

диафрагмы.

Если выбрана функция диска по регулировке фокуса, загорается

лампочка FOCUS с правой стороны рычага; в качестве

альтернативы, если выбрана функция диска по регулировке

диафрагмы, загорается лампочка IRIS.

Если диск рычага ZOOM управляет регулировкой диафрагмы,

диск рычага PAN/TILT соответственно выполняет регулировку

фокуса, а лампочка FOCUS с левой стороны рычага PAN/TILT

загорается.

Наоборот, если диск рычага ZOOM управляет регулировкой

фокуса, диск рычага PAN/TILT соответственно выполняет

регулировку диафрагмы, а лампочка IRIS с левой стороны

рычага PAN/TILT загорается.

Лампочка IRIS

Данная лампочка загорается, когда диск в верхней части рычага

ZOOM используется для регулировки диафрагмы.

Лампочка FOCUS

Данная лампочка загорается, когда диск в верхней части рычага

ZOOM используется для регулировки фокуса.

Рычаг PAN/TILT, диск FOCUS/IRIS

Данные органы управления используются для регулировки

направления панорамирования/наклона наклонно-поворотного

устройства для текущей выбранной системы наклонно-поворотного

устройства.

Если рычаг PAN/TILT смещается в направлении L/R, направление

панорамирования/наклона наклонно-поворотного устройства

изменяется влево или вправо; если он наклоняется в направлении

UP/DOWN, наклонно-поворотное устройство смещается в

направлении вверх или вниз.

Скорость перемещения регулируется углом наклона рычага.

Фокусировка или диафрагма объектива регулируется с помощью

диска в верхней части рычага.

С помощью кнопки в верхней части рычага переключаются

функции диска, так чтобы диск выполнял регулировку фокуса или

диафрагмы.

Если выбрана функция диска по регулировке фокуса, загорается

лампочка FOCUS с левой стороны рычага; в качестве

альтернативы, если выбрана функция диска по регулировке

диафрагмы, загорается лампочка IRIS.

Если диск рычага PAN/TILT управляет регулировкой диафрагмы,

диск рычага ZOOM соответственно выполняет регулировку

фокуса, а лампочка FOCUS с справой стороны рычага ZOOM

загорается.

Наоборот, если диск рычага PAN/TILT управляет регулировкой

фокуса, диск рычага ZOOM соответственно выполняет

регулировку диафрагмы, а лампочка IRIS с правой стороны

рычага ZOOM загорается.

Лампочка IRIS

Данная лампочка загорается, когда диск в верхней части рычага

PAN/TILT используется для регулировки диафрагмы.

Лампочка FOCUS

Данная лампочка загорается, когда диск в верхней части рычага

PAN/TILT используется для регулировки фокуса.

Компоненты и их функции
