Страница 74
8.
Удалите винты из левого и правого шарниров
.
9.
Поднимите и снимите дисплей
, отложите его в сторону.
10.
Установите шарниры запасного дисплея в основание компьютера
.
11.
Затяните винты на левом и правом шарнирах
.
12.
Подсоедините кабель дисплея к разъему на системной плате
.
13.
Проложите и подсоедините антенные кабели к разъемам на мини
-плате PCI.
14.
Установите металлический экран
.
15.
Внутренняя плата с беспроводной технологией
Bluetooth®
Если в комплект приобретаемого компьютера входит внутренняя плата с беспроводной технологией
Bluetooth®, то она уже установлена.
1.
Извлеките аккумулятор
(см. раздел
Замена аккумулятора
).
2.
Удалите крышку гнезда для платы
:
a.
Выверните невыпадающий винт из крышки
.
b.
Поднимите крышку
.
3.
Удалите винты платы
.

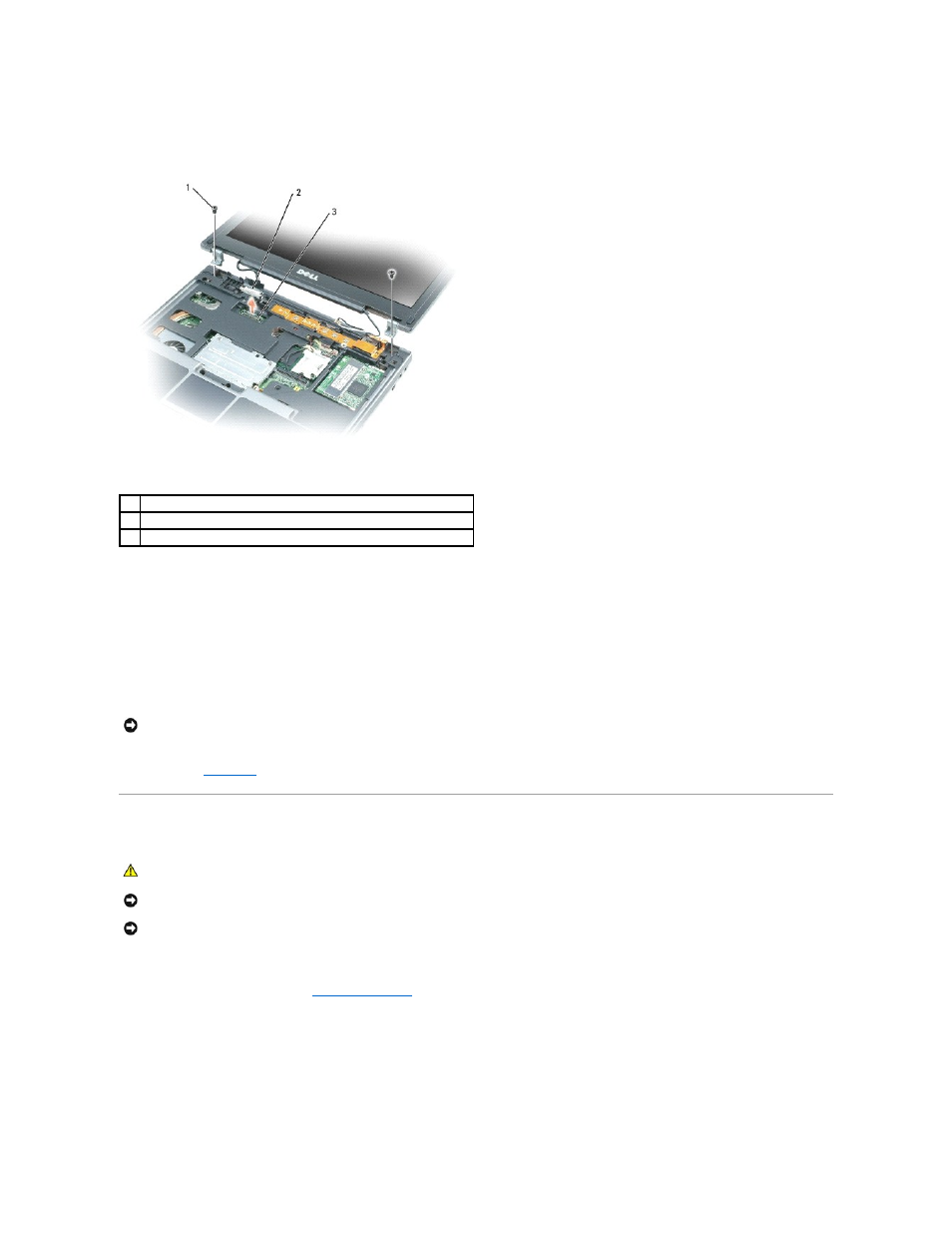

1
винты дисплея
(2)
2
разъем кабеля дисплея
3
разъем кабеля дисплея на системной плате
ВНИМАНИЕ
.
Во избежание повреждения кабеля дисплея или крышки центральной панели убедитесь
, что кабель дисплея проложен правильно
между разъемом кабеля дисплея на системной плате и дисплеем
.
ПРЕДУПРЕЖДЕНИЕ
:
Перед выполнением следующих процедур прочтите инструкции по технике безопасности в Информационном
руководстве по продуктам
.
ВНИМАНИЕ
.
Для предотвращения возникновения электростатического разряда заземлитесь
, надев антистатический браслет или периодически
прикасаясь к разъему на задней панели компьютера
.
ВНИМАНИЕ
.
Во избежание повреждения системной платы перед обслуживанием компьютера необходимо вынуть основной аккумулятор
.
