Dell Latitude D410 - Инструкция (Страница 68)

1. Выполните процедуры , описанные в разделе " Перед началом работы ."

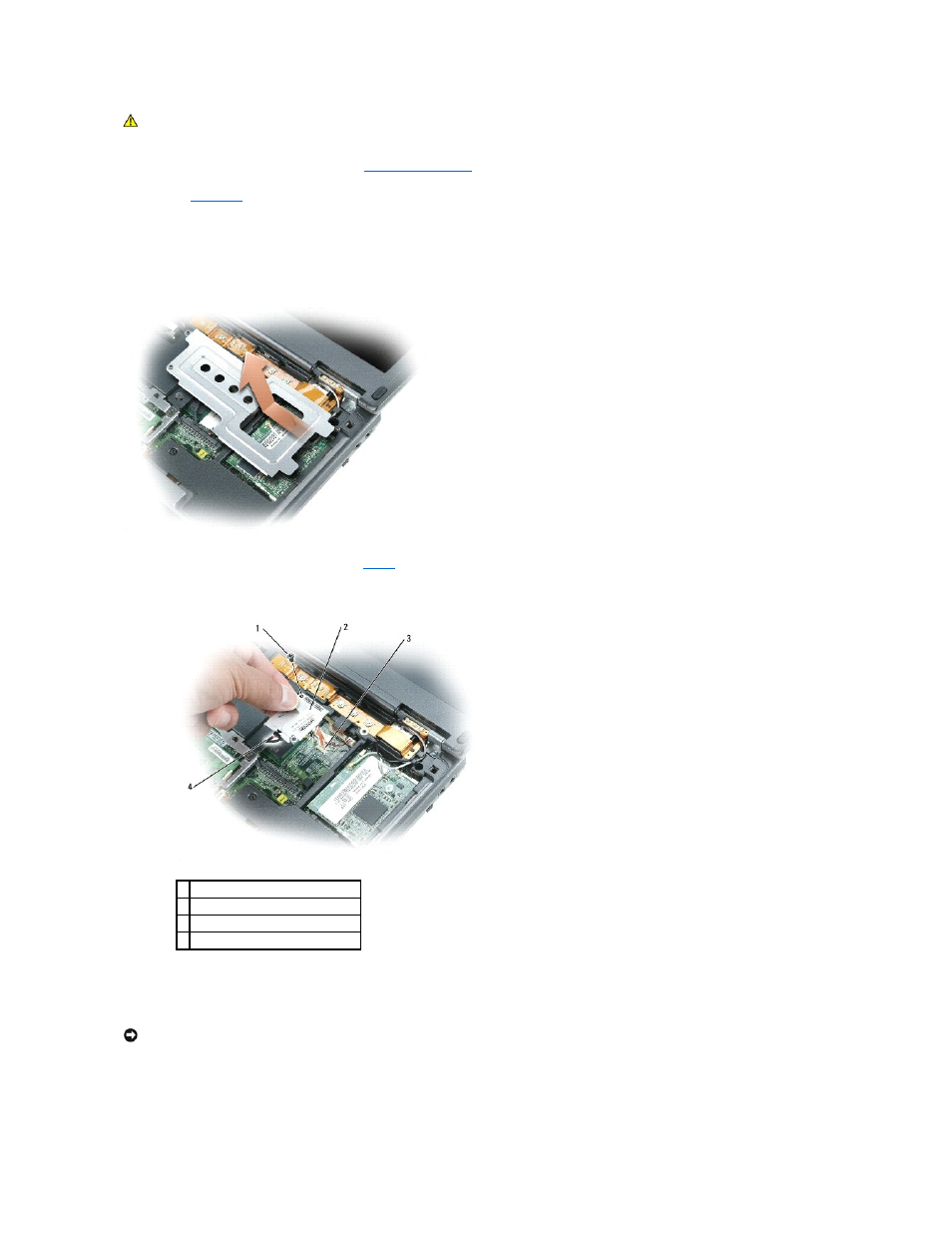

2. Снимите клавиатуру .
3. Снимите металлический экран :
a. Отверните невыпадающие винты на металлическом экране .
b. Поднимите экран со стороны , ближней к отверстиям винтов, сдвиньте экран так, чтобы выступы на нем вышли из нижней кромки
основания компьютера , и отложите экран в сторону.
4. Если модем еще не установлен , переходите к шагу 5 . При замене модема выньте старый модем.
a. Выверните винты , прикрепляющие модем к системной плате, и отложите их в сторону.
b. Потяните вверх приклеенный язычок , чтобы вытащить модем из разъема на системной плате, затем отсоедините модемный кабель.
5. Соедините кабель модема с новым модемом .
6. Выровняйте модем по отверстиям для винтов и вставьте в разъем на системной плате .
7. Заверните винты , чтобы закрепить модем на системной плате.
ПРЕДУПРЕЖДЕНИЕ : Перед тем как приступить к выполнению операций данного раздела , выполните указания по безопасности, описанные
в Информационном руководстве по продуктам .
1 винт крепления модема
2 модем
3 разъем модема на системной плате
4 кабель модема
ВНИМАНИЕ . Разъемы сконструированы так , чтобы обеспечить правильность подсоединения. Если при установке чувствуется сопротивление,
проверьте разъемы и измените направление установки платы .
