2. Удалите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Снимите опорную скобу (см. раздел Извлечение опорной скобы ).
4. Подготовьте плату к установке .
Подробную информацию о настройках платы , внутренних соединениях и других вопросах, касающихся взаимодействия платы с компьютером,
можно найти в документации , поставляемой вместе с платой.
5. При установке платы PCI Express в разъем для 16-канальной платы расположите плату так, чтобы выровнять зажимное гнездо с зажимом.
6. Вставьте плату в разъем и с усилием нажмите на нее . Убедитесь, что плата плотно встала на место.
7. Установите опорную скобу (см. раздел Установка опорной скобы ).
8. Подключите все кабели , которые должны быть подсоединены к плате.
Информацию о кабельных подключениях платы смотрите в прилагаемой к ней документации .
9. Установите крышку корпуса компьютера (см. раздел Установка крышки корпуса компьютера ).
10. Подключите компьютер и устройства к электросети и включите их .
11. Порядок установки описан в разделе Конфигурирование компьютера после извлечения или установки платы PCI/PCI Express .
Конфигурирование компьютера после извлечения или установки платы PCI/PCI
Express

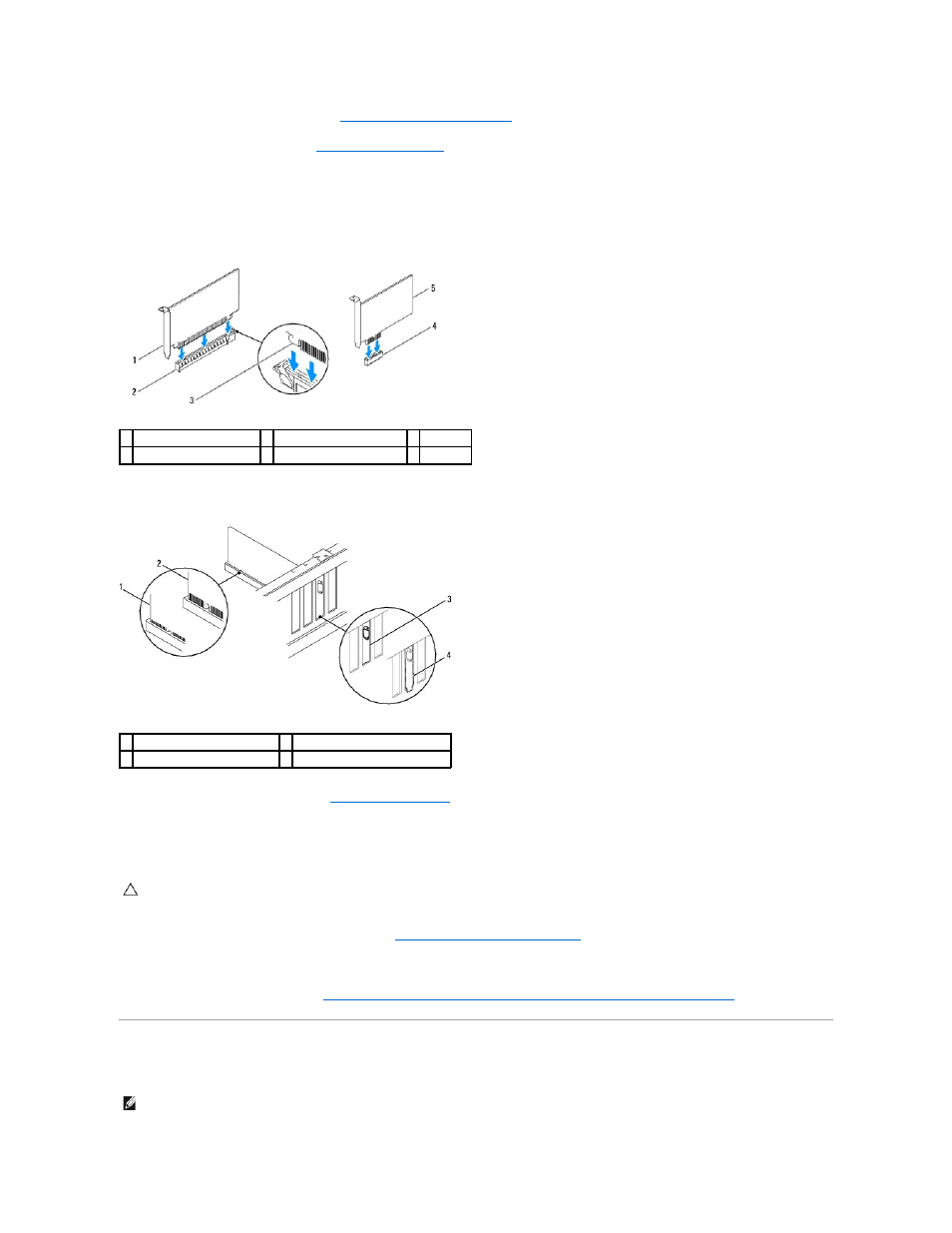

1 плата PCI Express x16 2 слот платы PCI Express x16 3 фиксатор
4 слот платы PCI Express x1 5 плата PCI Express x1
1 полностью вставленная плата 2 неполностью вставленная плата
3 заглушка в слоте 4 заглушка, не попавшая в слот
ОСТОРОЖНО ! Не укладывайте кабели поверх плат или за ними . Укладка кабелей поверх плат может помешать нормальному закрытию
крышки корпуса компьютера или привести к повреждению оборудования .
ПРИМЕЧАНИЕ . Информацию о расположении внешних разъемов смотрите в Руководстве по установке . Информацию по установке драйверов и
программного обеспечения для платы смотрите в прилагаемой к ней документации .
