поддерживающая скоба
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 535s/537s/545s/546s
Извлечение опорной скобы
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
Inspiron™ 535s/537s
a.
Вытащите фиксирующую защелку поддерживающей скобы и поверните скобу вверх
.
b.
Снимите опорную скобу с шарнирных петель и положите в безопасное место
.
Inspiron 545s/546s
a.
Выкрутите винт
, крепящий фиксирующую скобу платы.
b.
Нажмите фиксирующую скобу платы в направлении задней панели компьютера
.
c.
Поверните опорную скобу вверх и снимите ее с шарнирных петель
.
d.
Отложите опорную скобу в безопасное место
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т
. п.).

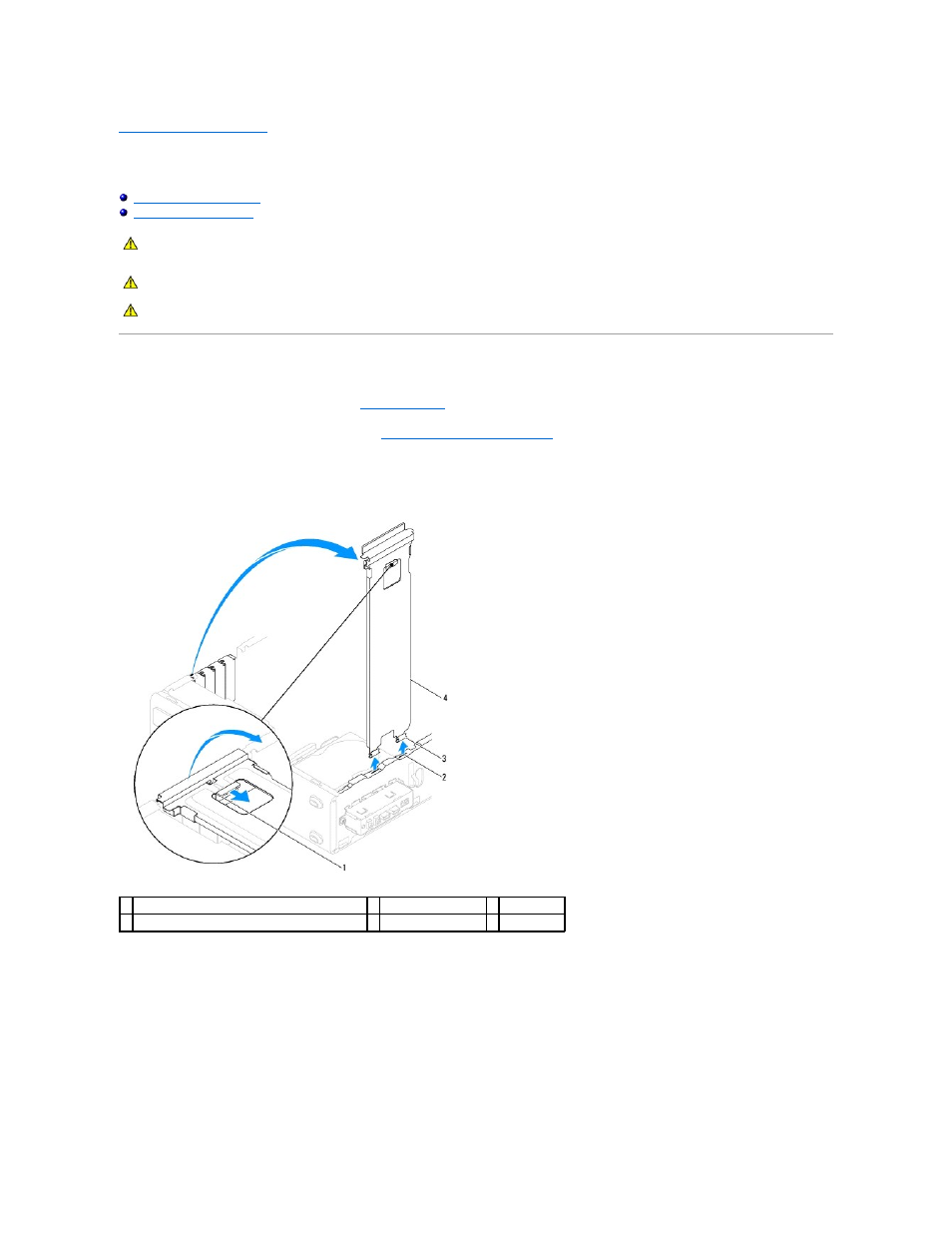

1 фиксирующая защелка поддерживающей скобы 2 шарнирные петли (2) 3 шарниры (2)
4 опорная скоба
