Инструкция по эксплуатации Dell Inspiron 545s
Страница 50
Назад на страницу содержания
1

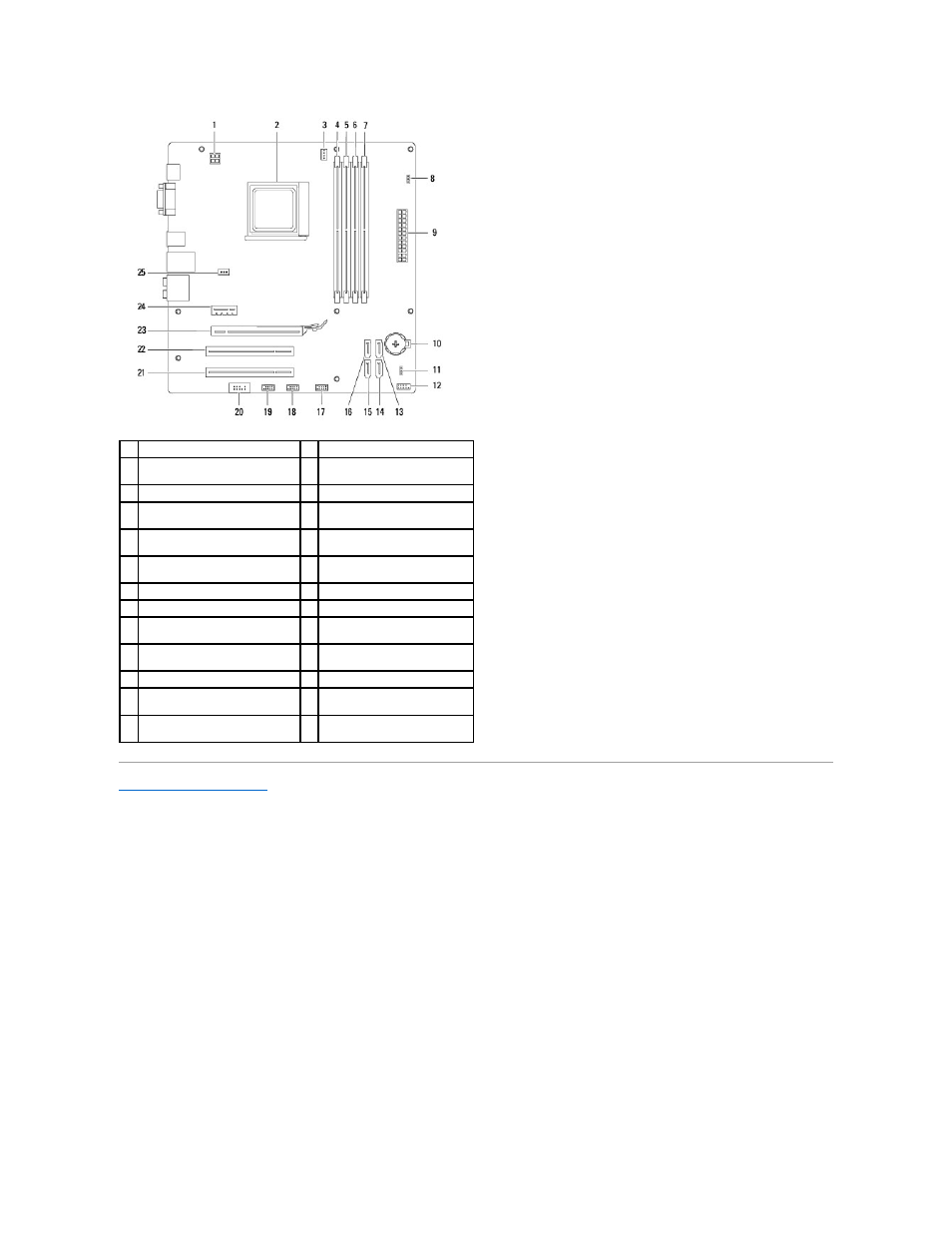

разъем питания
12 В (PWR2)
2
гнездо процессора
3
разъем вентилятора процессора
(CPU_FAN1)
4
разъем модуля памяти
(DIMM4)
5
разъем модуля памяти
(DIMM3)
6
разъем модуля памяти
(DIMM2)
7
разъем модуля памяти
(DIMM1)
8
перемычка сброса пароля
(PSWD1)
9
основной разъем питания
(PWR1)
10 гнездо батарейки (BAT1)
11 перемычка сброса CMOS
(CLR_CMOS1)
12 разъем передней панели (FP1)
13 разъем SATA (SATA_2)
14 разъем SATA (SATA_1)
15 разъем SATA (SATA_0)
16 разъем SATA (SATA_3)
17 разъем USB передней панели
(F_USB1)
18 разъем USB передней панели
(F_USB2)
19 разъем USB передней панели
(F_USB3)
20 аудио на передней панели
(F_AUDIO1)
21 слот для платы PCI (PCI2)
22 слот для платы PCI (PCI1)
23 слот для платы PCI Express x16
(PCI-E_16X_1)
24 слот для платы PCI Express x1
(PCI-E_1X_1)
25 разъем вентилятора корпуса
(SYS_FAN1)
