Inspiron 546s
4. 535s/537s/545s: совместите переднюю и заднюю направляющие выемки на процессоре с передней и задней направляющими выемками на
гнезде
.
5. Совместите контакты « 1» на процессоре и на разъеме.
6. Аккуратно вставьте процессор в гнездо и убедитесь , что он расположен правильно.
7. Когда процессор будет полностью установлен в гнездо , закройте крышку процессора, если вы открыли её ранее.
Убедитесь в том , что выступ на крышке процессора расположен под центральной защелкой крышки на гнезде.
8. Переведите рычаг крепления гнезда назад к гнезду и зафиксируйте его на месте , чтобы закрепить процессор.
9. Удалите термопасту с нижней части радиатора .
10. Нанесите новую термопасту на верхнюю поверхность процессора .
11. Установите блок вентилятора и радиатора процессора (см. раздел Установка блока вентилятора и радиатора процессора ).

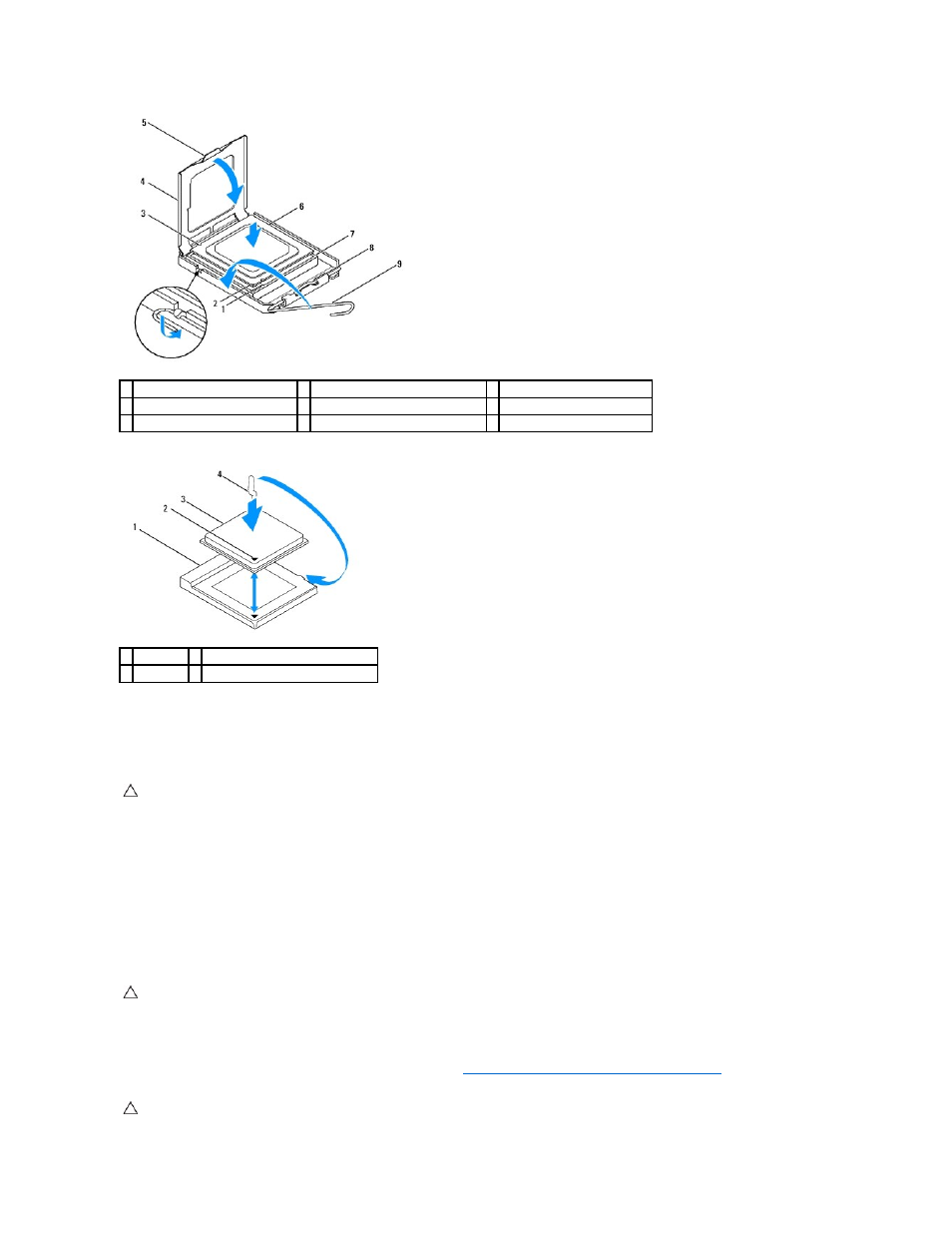

1 передняя направляющая прорезь 2 указатель контакта «1» процессора 3 Задняя направляющая прорезь
4 крышка процессора 5 центральная защелка крышки 6 процессор
7 гнездо 8 выступ 9 рычажок фиксатора
1 гнездо 2 указатель контакта «1» процессора
3 процессор 4 рычажок фиксатора
ОСТОРОЖНО ! Во избежание повреждения контактов правильно совместите процессор с гнездом и не прикладывайте к процессору
особых усилий во время его установки .
ОСТОРОЖНО ! Не забудьте нанести новую термопасту . Новая термопаста необходима для обеспечения достаточного термоскрепления,
которое является обязательным условием оптимальной работы процессора .
ОСТОРОЖНО ! Убедитесь , что блок вентилятора и радиатора процессора плотно встал на свое место и надежно закреплен.
