Inspiron 545s
Inspiron 546s
3 разъем вентилятора
процессора
(FAN_CPU)
4 разъем модуля памяти (DIMM1)
5 разъем модуля памяти (DIMM2) 6 перемычка сброса пароля
(CLR_PSW)
7 основной разъем питания
(ATX1_POWER1) 8 разъем SATA (SATA_1)
9 разъем SATA (SATA_0) 10 разъем для передней панели
(FRONTPANEL)
11 перемычка сброса CMOS
(CLR_CMOS)
12 разъем USB передней панели
(F_USB2)
13 разъем USB передней панели
(F_USB1)
14 звуковой разъем передней
панели (FP_AUDIO)
15 слот для платы PCI (PCI_2) 16 слот для платы PCI (PCI_1)
17 гнездо аккумулятора (BATTERY) 18 слот для платы PCI Express x1
(PCIEX1)
19 слот для платы PCI Express x16
(PCIEX16)
20 разъем вентилятора на корпусе
(FAN_SYS)

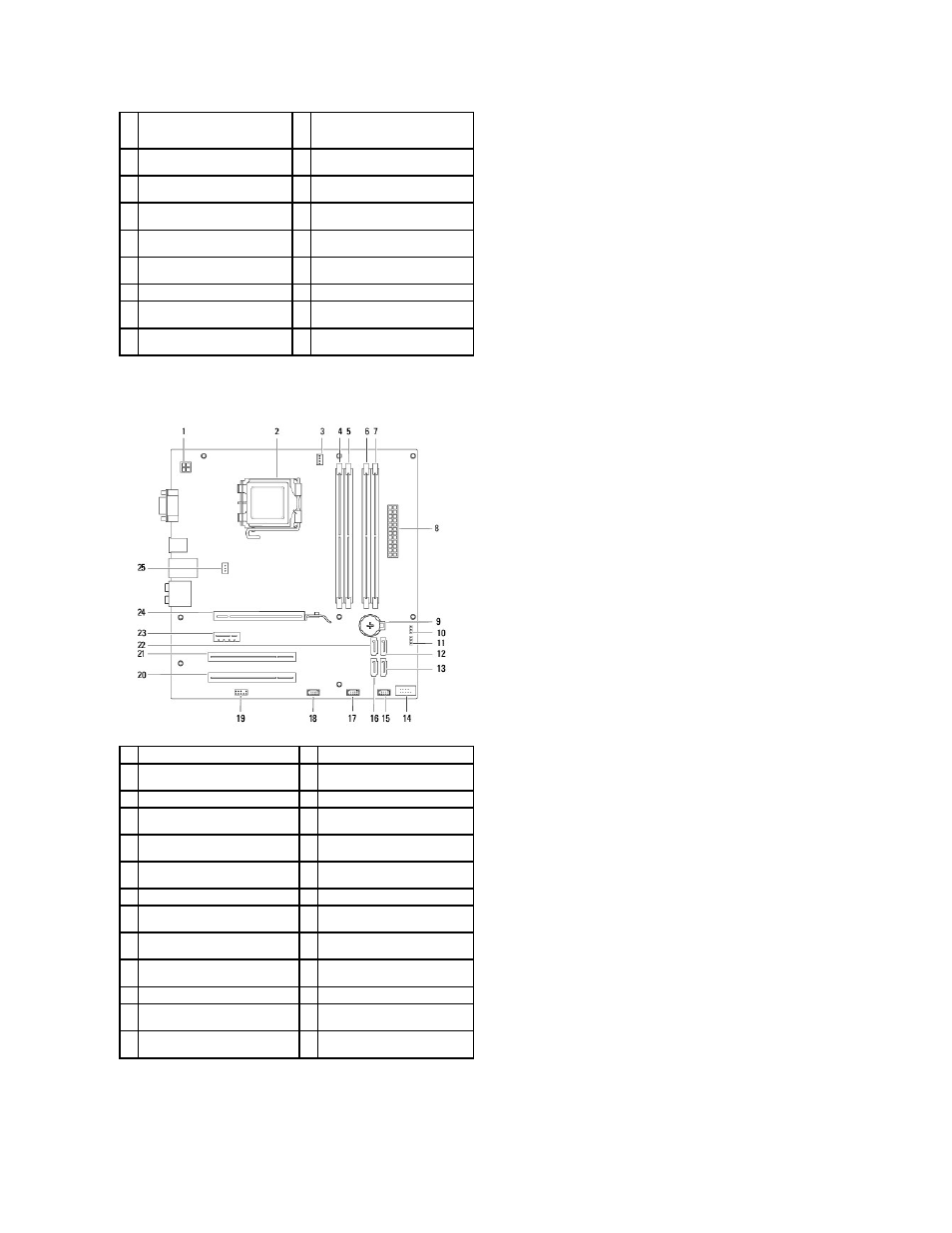

1 разъем питания 12 В (PWR2) 2 гнездо процессора
3 разъем вентилятора процессора
(CPU_FAN)
4 разъем модуля памяти (DIMM1)
5 разъем модуля памяти (DIMM2) 6 разъем модуля памяти (DIMM3)
7 разъем модуля памяти (DIMM4) 8 основной разъем питания
(PWR1)
9 гнездо батарейки (BAT) 10 перемычка сброса CMOS
(CLR_CMOS)
11 перемычка сброса пароля
(PSWD)
12 разъем SATA (SATA_1)
13 разъем SATA (SATA_4) 14 разъем передней панели (FP1)
15 разъем USB передней панели
(F_USB1)
16 разъем SATA (SATA_5)
17 разъем USB передней панели
(F_USB2)
18 разъем USB передней панели
(F_USB3)
19 аудио на передней панели
(F_AUDIO)
20 слот для платы PCI (PCI2)
21 слот для платы PCI (PCI1) 22 разъем SATA (SATA_0)
23 слот для платы PCI Express x1
(PCI-E_1X)
24 слот для платы PCI Express x16
(PCI-E1_16X)
25 разъем вентилятора корпуса
(SYS_FAN1)
