Передняя панель ввода-вывода
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 535s/537s/545s/546s
Извлечение передней панели ввода
Установка передней панели ввода
Извлечение передней панели ввода
-вывода
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите лицевую панель
(смотрите раздел
Снятие лицевой панели
).
4.
Снимите опорную скобу
(см. раздел
Извлечение опорной скобы
).
5.
Извлеките жесткий диск
(см. раздел
Извлечение жесткого диска
).
6.
Отсоедините все кабели
, подсоединенные к панели ввода-вывода, от разъемов системной платы.
7.
Открутите винт
, которым панель ввода/вывода крепится к шасси.
8.
Сдвиньте панель ввода
/вывода влево и аккуратно вытащите ее.
Установка передней панели ввода
-вывода
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т
. п.).
ПРИМЕЧАНИЕ
.
Перед отсоединением кабелей запомните их расположение
, чтобы при установке новой передней панели ввода/вывода их
можно было правильно подсоединить
.
ОСТОРОЖНО
!
При извлечении панели ввода
/вывода из компьютера будьте предельно осторожны. Неосторожность может привести к
повреждению разъемов кабелей и зажимов
.

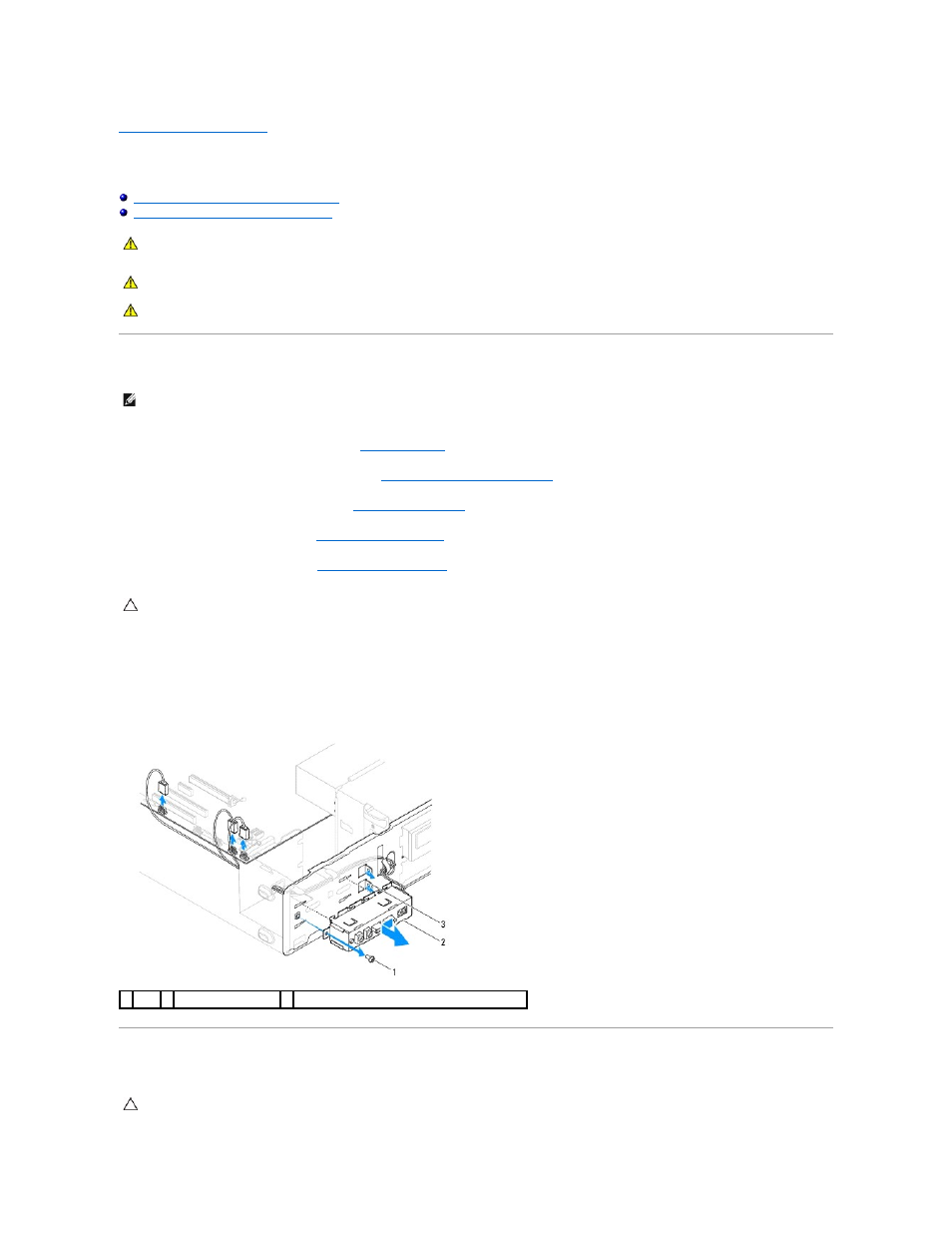

1 винт 2 панель ввода-вывода 3 слот для зажимного ключа панели ввода-вывода
ОСТОРОЖНО
!
Закрепляя фиксаторы панели ввода
-вывода при ее установке старайтесь не повредить разъемы кабелей и зажим(ы) для
кабелей
.
