Платы PCI и PCI Express
Руководство по обслуживанию компьютеров Dell™ Inspiron™ 535s/537s/545s/546s
Конфигурирование компьютера после извлечения или установки платы
Извлечение плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
2.
Снимите крышку корпуса компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Снимите опорную скобу
(см. раздел
Извлечение опорной скобы
).
4.
При необходимости отсоедините от платы все подключенные кабели
.
l
При работе с платой
PCI или PCI Express x1 возьмите ее за верхние углы и освободите из разъема.
l
При работе с платой
PCI Express x16 нажмите на удерживающий механизм, возьмите плату за верхние углы и освободите из разъема.
5.
Если устанавливать другую плату не планируется
, установите в пустое отверстие для платы заглушку.
6.
Снимите опорную скобу
(см. раздел
Установка опорной скобы
).
7.
Установите крышку корпуса компьютера
(см. раздел
Установка крышки корпуса компьютера
).
8.
Подключите компьютер и устройства к электросети и включите их
.
9.
Удалите драйвер платы из операционной системы
.
10.
Информацию о завершении процедуры извлечения см
Конфигурирование компьютера после извлечения или установки платы
Установка плат
PCI и PCI Express
1.
Выполните процедуры
, описанные в разделе
Перед установкой
.
ВНИМАНИЕ
!
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительные сведения об эффективных мерах обеспечения безопасности см. главную страницу о
соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ВНИМАНИЕ
!
Во избежание поражения электрическим током обязательно отключайте компьютер от электросети перед снятием крышки
корпуса
.
ВНИМАНИЕ
!
Не работайте с компьютером
, если с него сняты какие-либо крышки (включая крышку корпуса, переднюю панель, заглушки
передней панели и т
. п.).

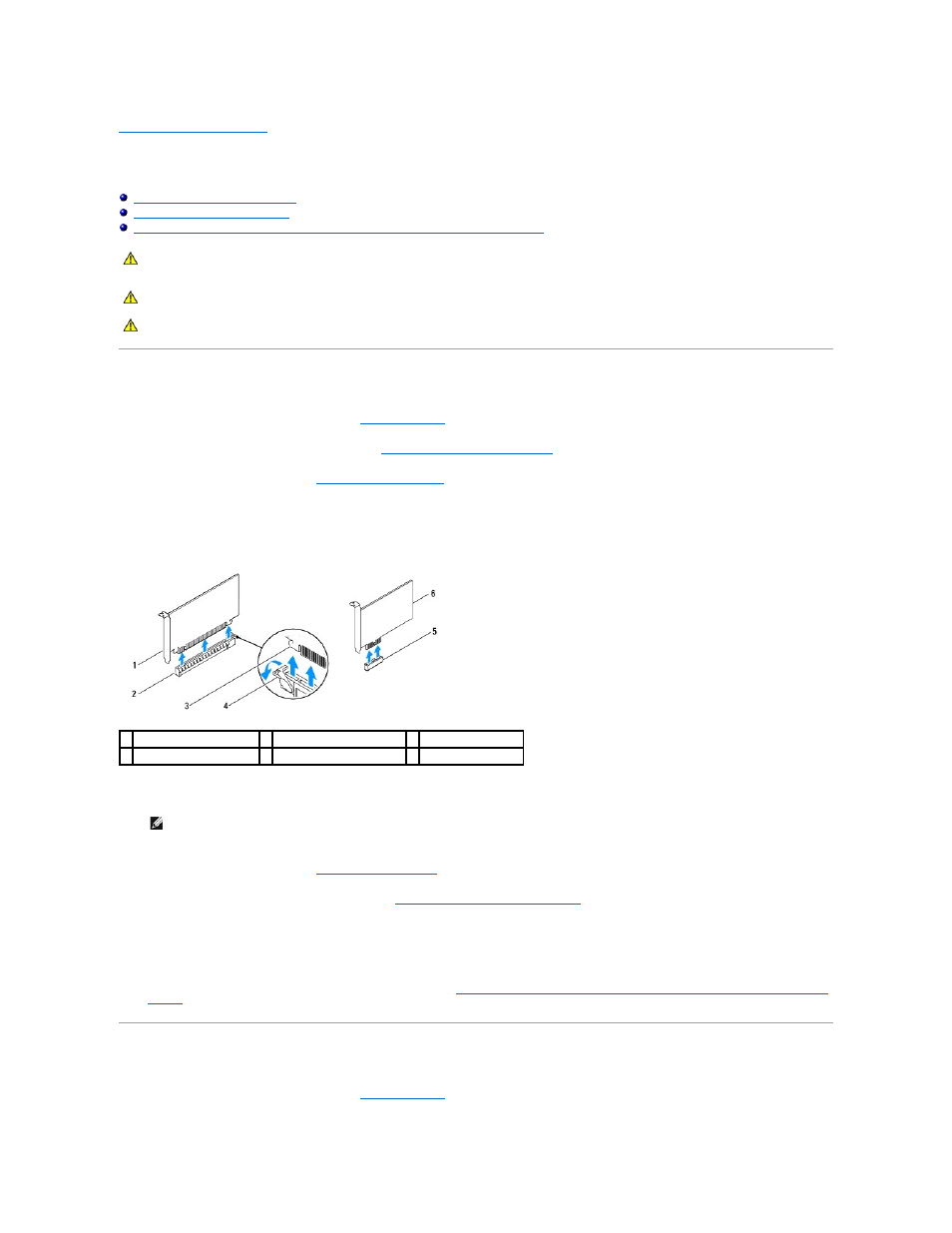

1 плата PCI Express x16
2 слот платы PCI Express x16 3 фиксатор
4 удерживающий механизм 5 слот платы PCI Express x1
6 плата PCI Express x1
ПРИМЕЧАНИЕ
.
Для соблюдения сертификационных требований ФКС к компьютеру необходимо закрывать незанятые слоты плат
заглушками
. Заглушки также препятствуют попаданию пыли и грязи внутрь компьютера.
