Установка и снятие компонентов
10 Расположите плату расширения над разъемом и вдавите ее в разъем. Убедитесь, что плата
полностью установлена в слот.
11 Убедитесь, что:
• верхние части всех плат расширения и заглушек располагаются на одном уровне с
направляющей;
• вырез в верхней части платы или заглушки попадает на винт крепления к
направляющей.
12 Если был удален механизм удержания, защелкните его на место, фиксируя 16-канальную
PCI-E плату.

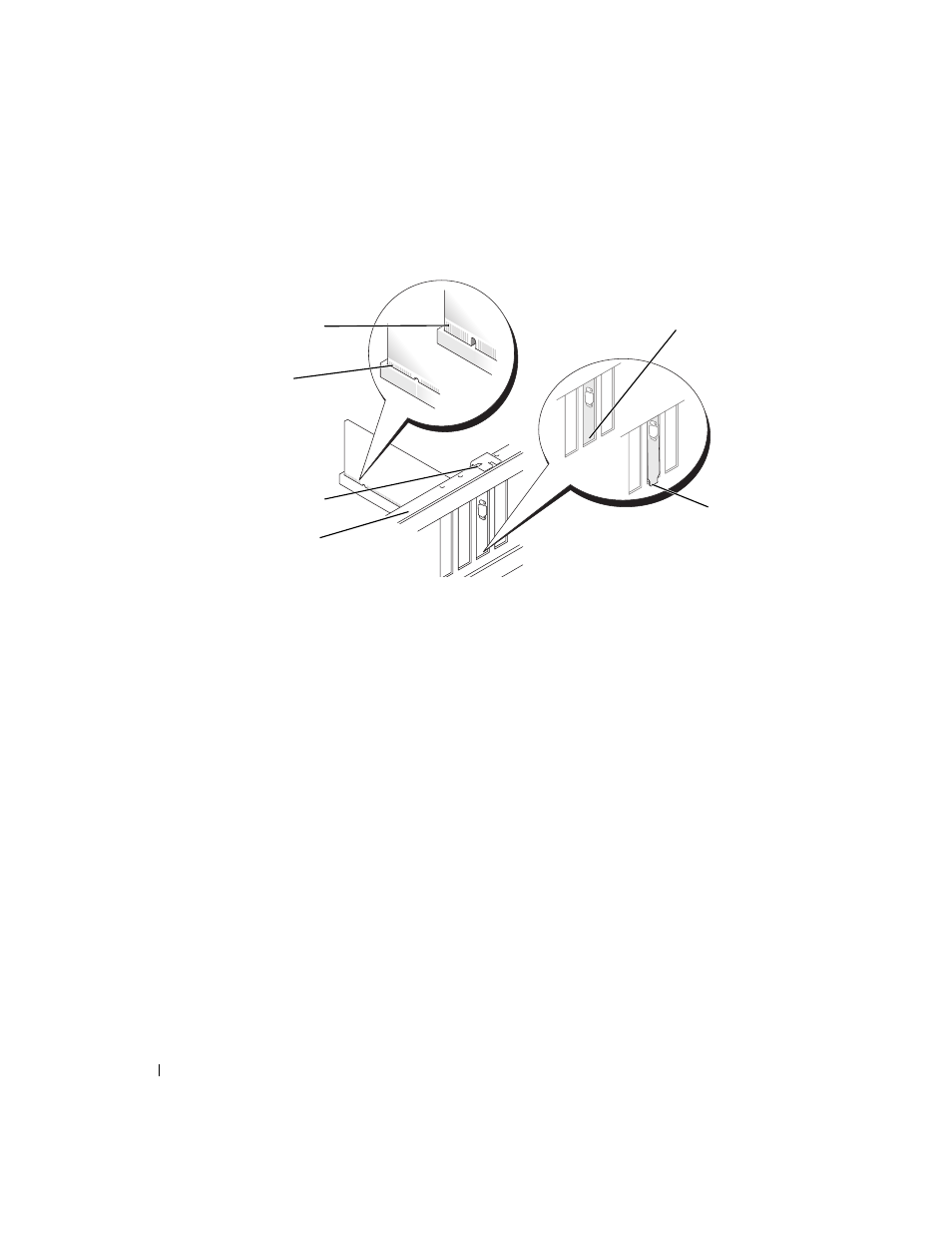

Плата
установлена
полностью
Плата
установлена
неполностью
Кронштейн
вне слота
Кронштейн в
слоте
Винт крепления к
направляющей
выравниваю
щая полоса
