Установка и снятие компонентов
9 Прежде чем закрывать удерживающую дверцу платы, убедитесь в выполнении
следующих условий:
• верхние части всех плат расширения и заглушек располагаются на одном уровне с
направляющей;
• вырез в верхней части платы или заглушки попадает на винт крепления к
направляющей.
10 Закройте удерживающие дверцы платы, защелкнув ее на место, для обеспечения фиксации
плат.
ЗАМЕЧАНИЕ.
Не прокладывайте кабели через платы расширения или под ними. Это
может помешать правильной установке крышки компьютера или привести к
повреждению оборудования.
11 Подключите к плате все необходимые кабели.
Информацию о кабельных соединениях платы см. в документации по плате.
ЗАМЕЧАНИЕ.
Сначала подсоедините сетевой кабель к сетевому устройству, а затем –
к компьютеру.
12 Если при замене ранее установленной платы был удален механизм удержания, то его
можно заново установить.
13 Перед заменой механизма удержания убедитесь, что:
• верхние части всех плат расширения и заглушек располагаются на одном уровне с
направляющей;
• вырез в верхней части платы или заглушки попадает на винт крепления к
направляющей.
14 Защелкните механизм удержания платы на место, фиксируя 16-канальную PCI-плату.

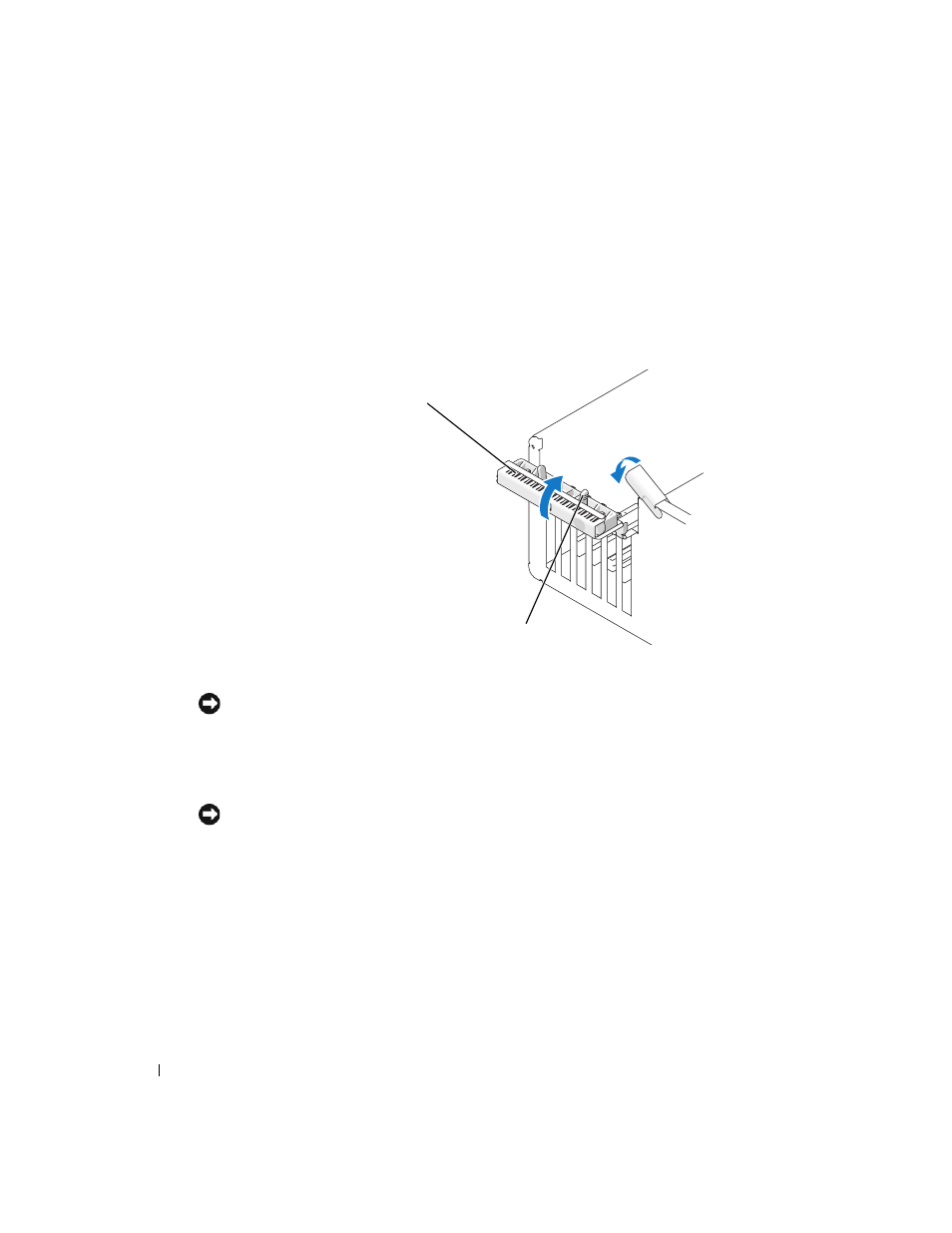

фиксаторы (2)
удерживающая дверца платы
