Установка и снятие компонентов
97

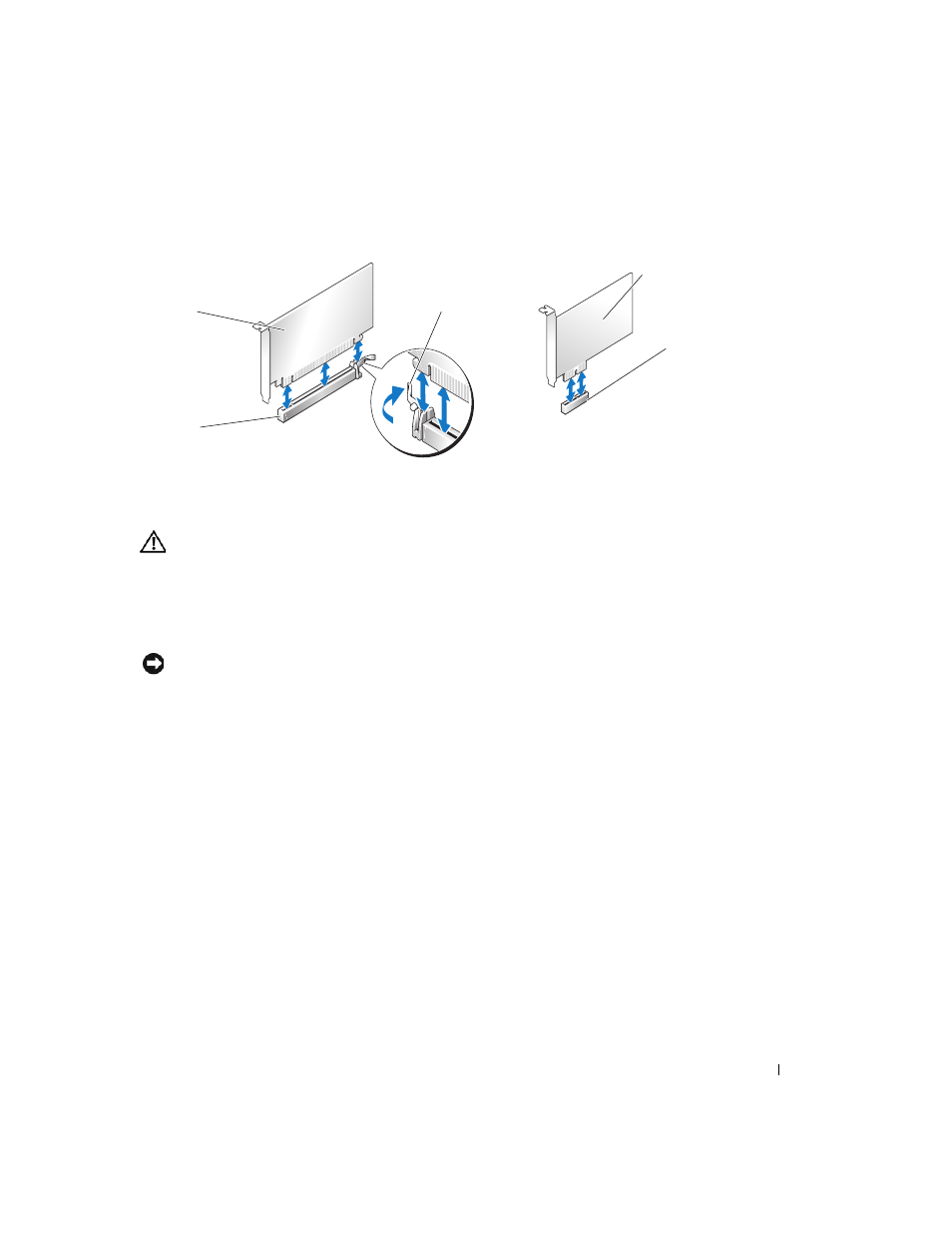

7 Потяните крепление, возьмите плату за верхние углы и извлеките ее из разъема.
8 Подготовьте плату к установке.
Информацию о конфигурировании платы, установке внутренних соединений или их
настройке для своих целей см. в документации, поставляемой с платой расширения.
ПРЕДОСТЕРЕЖЕНИЕ.
Некоторые сетевые адаптеры позволяют автоматически
запускать подключенный к сети компьютер. Во избежание поражения
электрическим током перед установкой плат расширения отключите компьютер от
электророзетки.
9 При установке платы в разъем для 16-канальной платы, расположите плату так, чтобы
выровнять зажимной слот с креплением.
ЗАМЕЧАНИЕ.
Зажим должен быть освобожден, чтобы обеспечить посадку платы.
Неправильно установленная плата может повредить системную плату.
16-канальная
плата PCI
Express
Гнездо для 16-
канальной
платы PCI
Express
1-канальная
плата PCI
Express
Гнездо для
1-канальной
платы PCI
Express
крепление
