Использование мультимедиа
Если требуется подключить компьютер к телевизору или аудиоустройству,
рекомендуется подключать видео- и аудиокабели к компьютеру в
следующем порядке.
• S-video и стандартный аудиокабель
• Композитный видео- и стандартный аудиокабель
• Компонентный видеовыход или стандартный аудиокабель
ПРИМЕЧАНИЕ.
Чтобы определить требуемый способ подсоединения, см.
схемы подключений, приведенные в начале каждого подраздела.

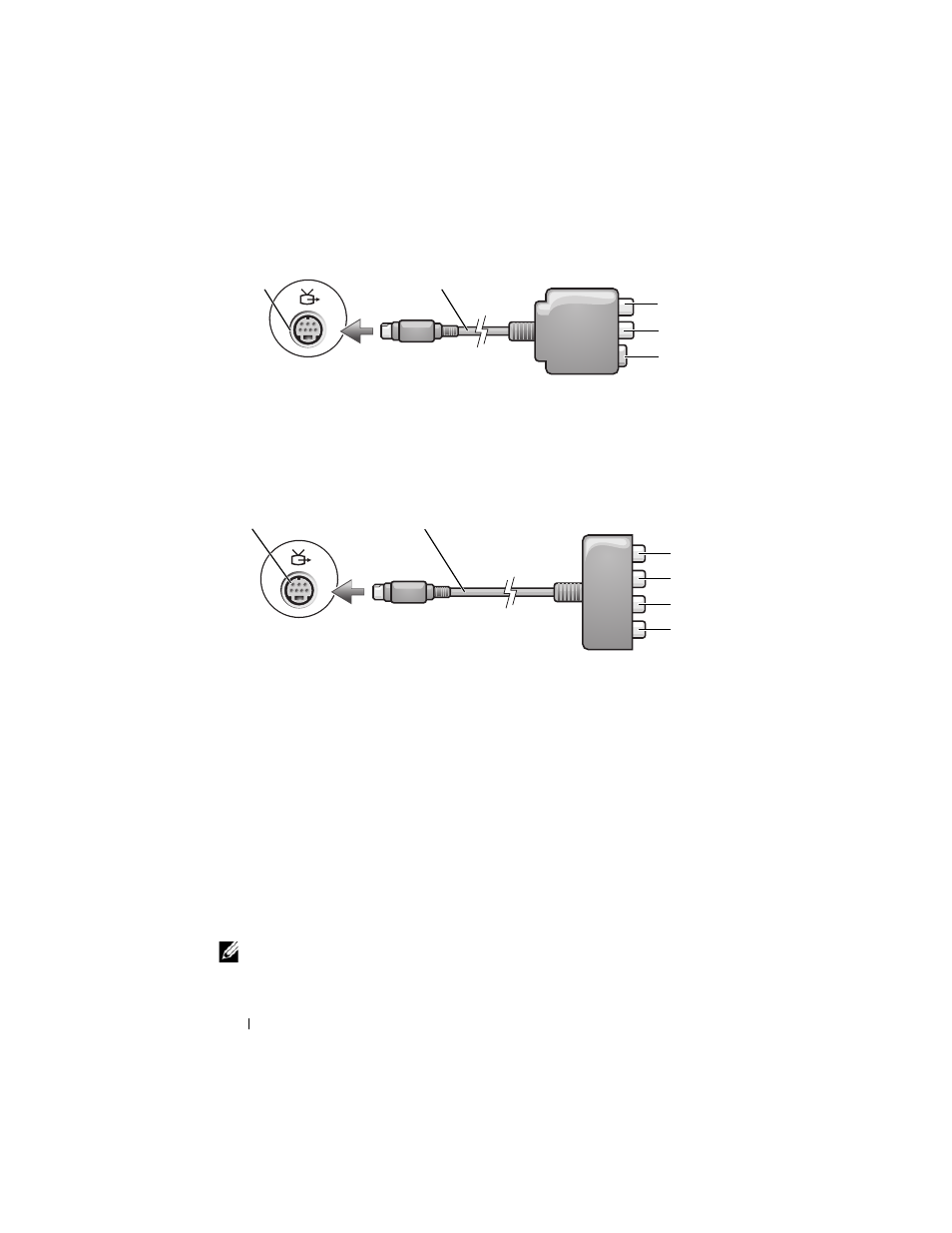

1
выходной телевизионный разъем
S Video
2
композитный видеоадаптер
3
разъем цифрового звука S/PDIF
4
комбинированный видеоразъем
5
разъем S video
1
выходной телевизионный разъем
S Video
2
компонентный видеоадаптер
3
разъем цифрового звука S/PDIF
4
разъем выходного компонентного
видеосигнала Pr (красный)
5
разъем выходного компонентного
видеосигнала Pb (синий)
6
разъем выходного компонентного
видеосигнала Y (зеленый)
5
4
3
2
1
5
4
3
1
2
6
