202
Установка и замена компонентов

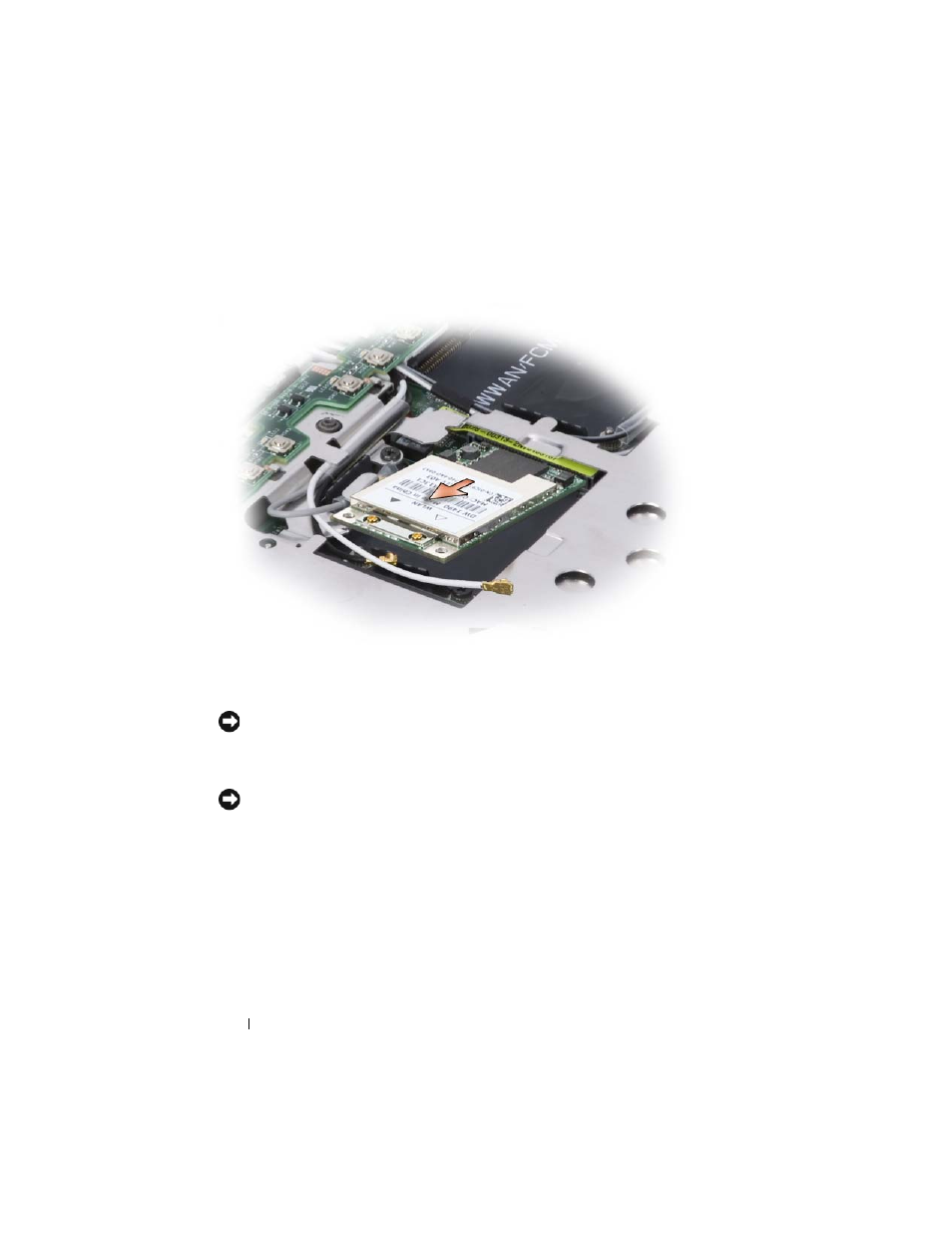

6 Извлеките плату WLAN из разъема на системной плате.
Замена платы WLAN
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и системной плате и измените направление установки
платы.
ВНИМАНИЕ.
Во избежание повреждения платы WLAN никогда не
размещайте кабели под платой.
1 Установите разъем платы
WLAN
в разъем на системной плате,
помеченный как «WLAN», под углом 45 градусов, совместив выемку на
плате WLAN с гнездом разъема на системной плате.
2 Нажмите на другой конец платы WLAN и затяните винт, которым плата
крепится к системной плате.
