206
Установка и замена компонентов

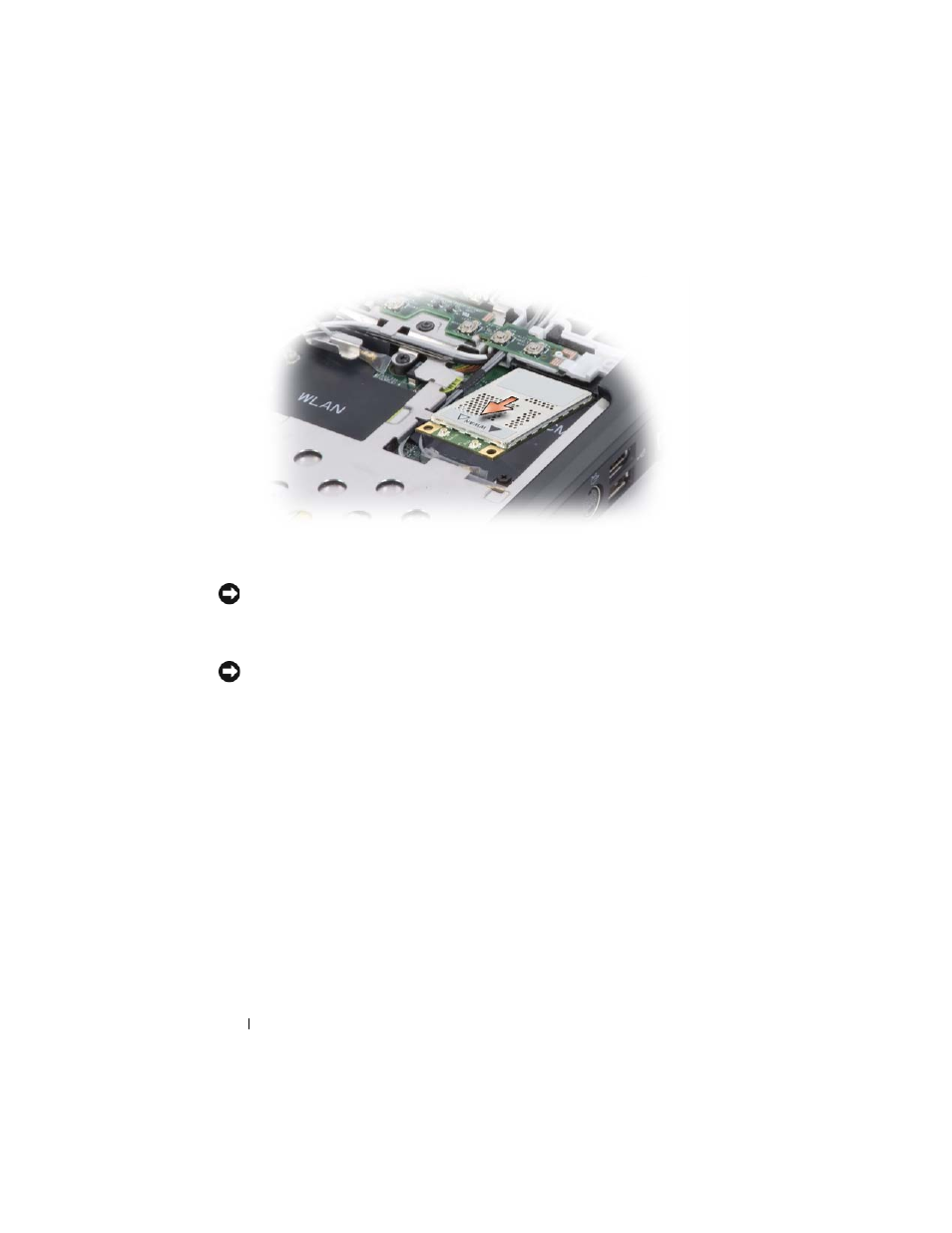

Замена платы WWAN
ВНИМАНИЕ.
Разъемы сконструированы так, чтобы обеспечить правильность
подсоединения. Если при установке чувствуется сопротивление, проверьте
разъемы на плате и системной плате и измените направление установки
платы.
ВНИМАНИЕ.
Во избежание повреждения платы WWAN никогда не
размещайте кабели под платой.
1 Установите разъем платы
WWAN
в разъем на системной плате,
помеченный как «WWAN», под углом 45 градусов, совместив выемку на
плате WWAN с гнездом разъема на системной плате.
2 Нажмите на другой конец платы WWAN и затяните винт, которым плата
крепится к системной плате.
3 Подсоедините антенные кабели к разъемам на устанавливаемой плате
WWAN .
Подсоедините кабель с белыми полосками к разъему платы,
отмеченному белым треугольником. Подсоедините кабель с черными
полосками к разъему платы, отмеченному черным треугольником.
4 Храните неиспользуемые антенные кабели в защитной лавсановой
пластине.
