Установка процессора |
85
37
Установка процессора
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Последовательность действий
1
Убедитесь, что рычаг на гнезде процессора до отказа отведен в открытое
положение.
ПРЕДУПРЕЖДЕНИЕ. Необходимо правильно разместить процессор в
гнезде, иначе его можно повредить.
2
Совместите пазы на процессоре с выступами в гнезде процессора.
3
Совместите угол процессора, соответствующий контакту 1, с углом контакта 1
гнезда, а затем вставьте процессор в гнездо.
ПРЕДУПРЕЖДЕНИЕ. Убедитесь, что выемка в крышке процессора
расположена под направляющим штырем.
4
Когда процессор полностью установится в гнездо, закройте крышку процессора.
5
Опустите рычажок фиксатора вниз и заведите его под выступ на крышке
процессора.

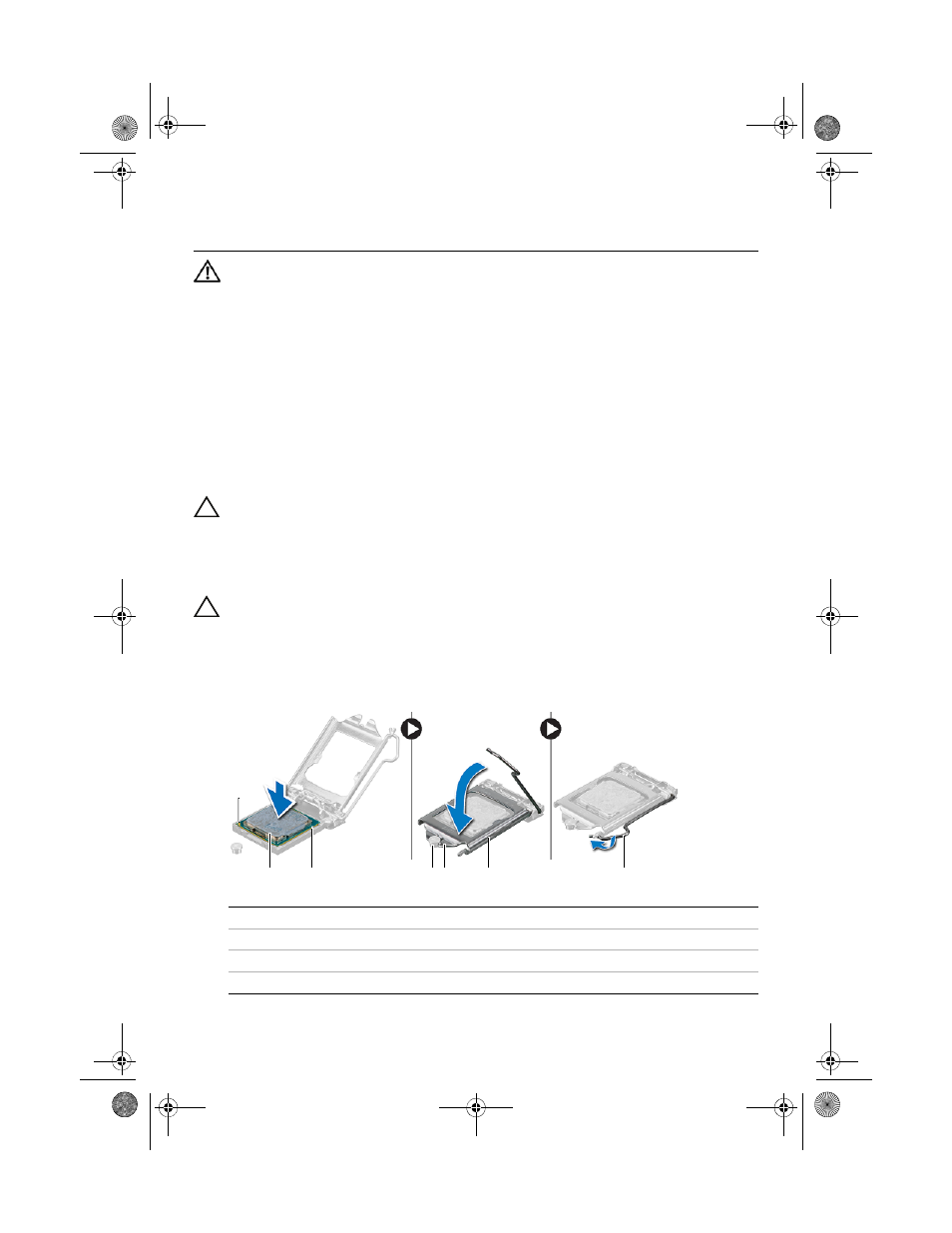

1
указатель контакта «1» процессора
2
процессор
3
направляющие выступы (2)
4
направляющий штырь
5
выемка в крышке процессора
6
крышка процессора
7
рычаг
1
2
3
4 5
6
7
