Инструкция по эксплуатации Dell XPS One 2710
Страница 134
134
|

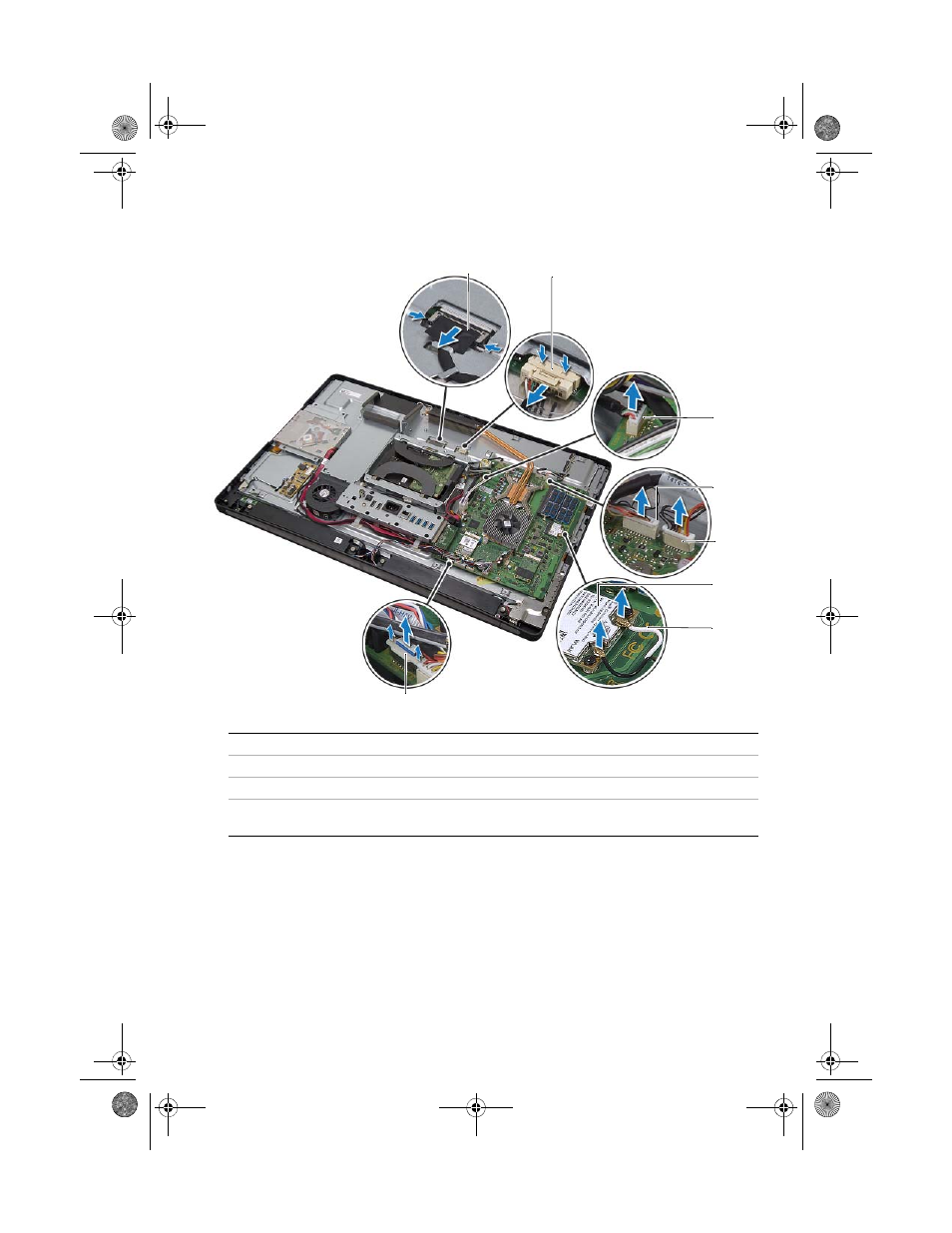

Снятие панели дисплея
6
Снимите пластмассовый экран и извлеките кабель питания дисплея, кабель
сенсорного экрана и кабель LVDS из направляющих желобков.
7
Отсоедините кабель питания подсветки дисплея от дисплея в сборе.
8
Выверните винт крепления кабеля заземления к вентиляционным каналам
охлаждения процессора.
9
Выверните винт крепления кабеля заземления, проходящего от отверстия
правого динамика к средней крышке.
10
Выверните винты крепления системной платы к боковой плате ввода-вывода.
1
кабель LVDS
2
кабель питания дисплея
3
кабель сенсорного экрана
4
кабель камеры
5
кабель ИК-модуля
6
мини-плата беспроводной сети
7
антенные кабели беспроводной сети (2) 8
кабель управления настройками
громкости звука и изображения
1
2
3
4
5
6
7
8
