Извлечение ТВ-порта
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2
Снимите стойку. См. раздел «Снятие стойки» на стр. 47.
3
Снимите лицевую панель. См. раздел «Снятие лицевой панели» на стр. 87.
4
Снимите панель ввода-вывода. См. раздел «Снятие панели ввода-вывода» на
5
Снимите экран системной платы. См. раздел «Извлечение экрана системной
6
Снимите внутренний каркас. См. раздел «Снятие внутреннего каркаса» на
7
Выполните действия с шаг 1 по шаг 6 в разделе «Извлечение платы ввода-
Последовательность действий
1

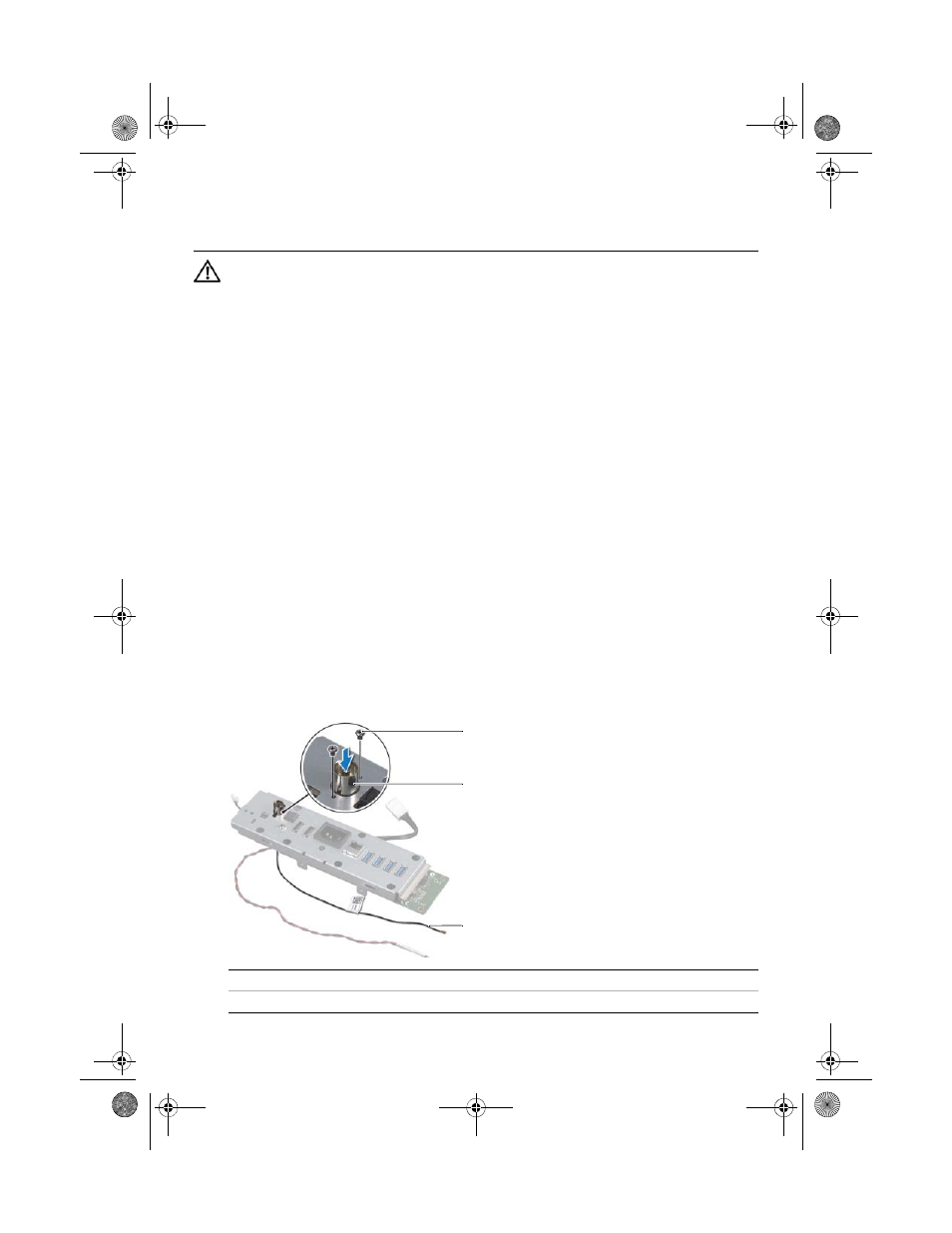

Выверните винты крепления ТВ-порта к кронштейну платы ввода-вывода.
2
Сдвиньте ТВ-порт и извлеките его из гнезда на кронштейне платы ввода-вывода.
1
винты (2)
2
ТВ-порт
3
кабель ТВ-порта
2
1
3
