Снятие панели дисплея |
135
11

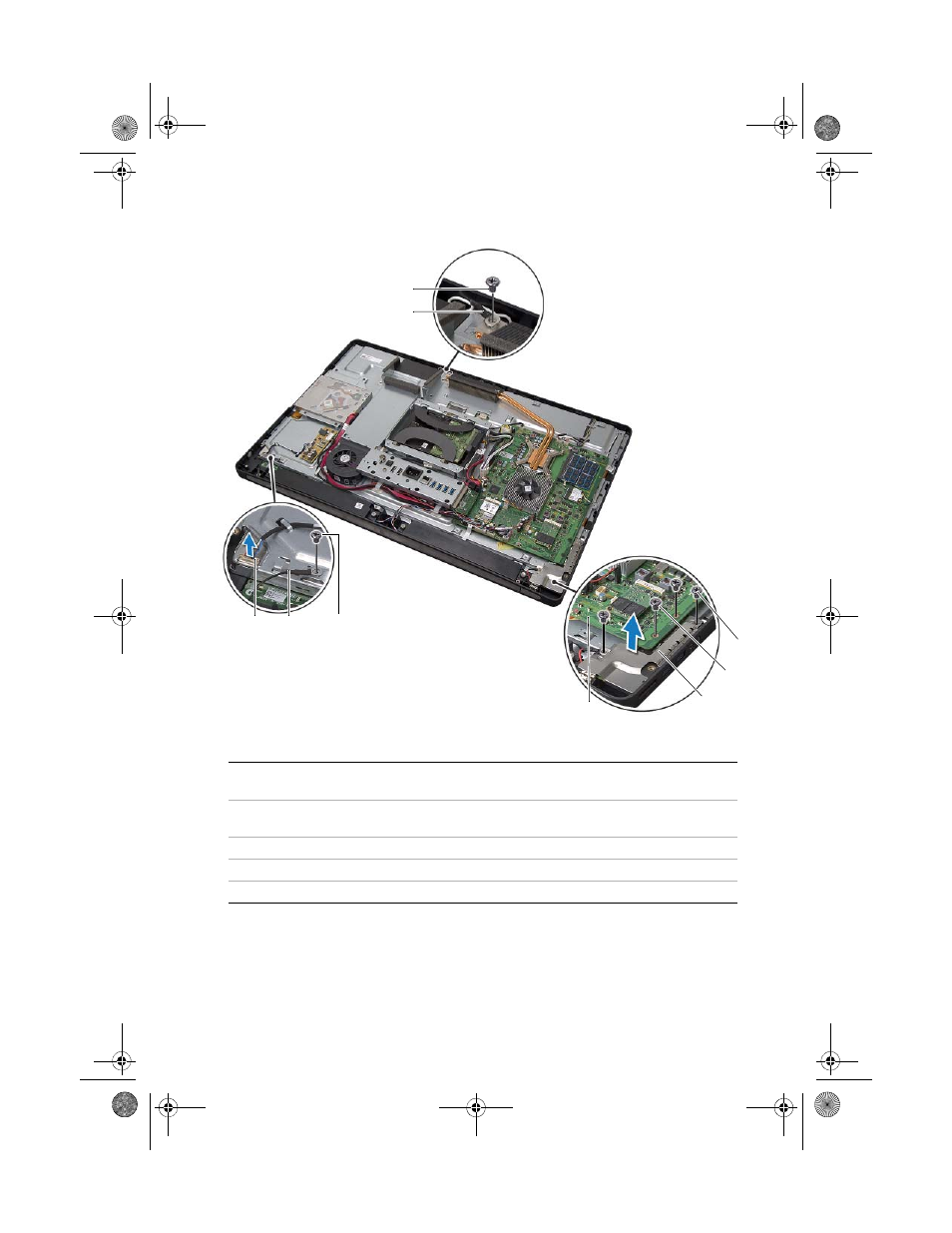

Выверните винты крепления экрана боковой платы ввода-вывода к корпусу
компьютера и снимите экран боковой палаты ввода-вывода.
1
кабель заземления вентиляционных
каналов охлаждения процессора
2
винт кабеля заземления
3
винты экрана боковой платы ввода-
вывода (2)
4
винты системной платы (2)
5
экран боковой платы ввода-вывода
6
системная плата
7
винт кабеля заземления
8
кабель заземления динамика
9
кабель питания подсветки дисплея
1
2
3
4
5
6
7
8
9
