Снятие процессора |
83
36
Снятие процессора
ОСТОРОЖНО! Перед проведением работ с внутренними компонентами
компьютера ознакомьтесь с информацией о мерах предосторожности,
поставляемой с компьютером, и следуйте инструкциям, приведенным в
«
Перед началом работы» на стр. 11. По завершении работ с внутренними
компонентами компьютера следуйте инструкциям, приведенным в разделе
«
После выполнения работ с внутренними компонентами компьютера» на
стр. 13. Для получения дополнительной информации о передовом опыте в
области техники безопасности см. веб-страницу, посвященную
соответствию нормативам: dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ. Процессоры чрезвычайно хрупки. Берите процессор
только за края, не прикасайтесь к его металлическим контактам.
Предварительные действия
1
Снимите заднюю крышку. См. раздел «Снятие задней крышки» на стр. 19.
2
Снимите экран системной платы. См. раздел «Извлечение экрана системной
3
Снимите радиатор процессора. См. раздел .«Снятие радиатора процессора» на

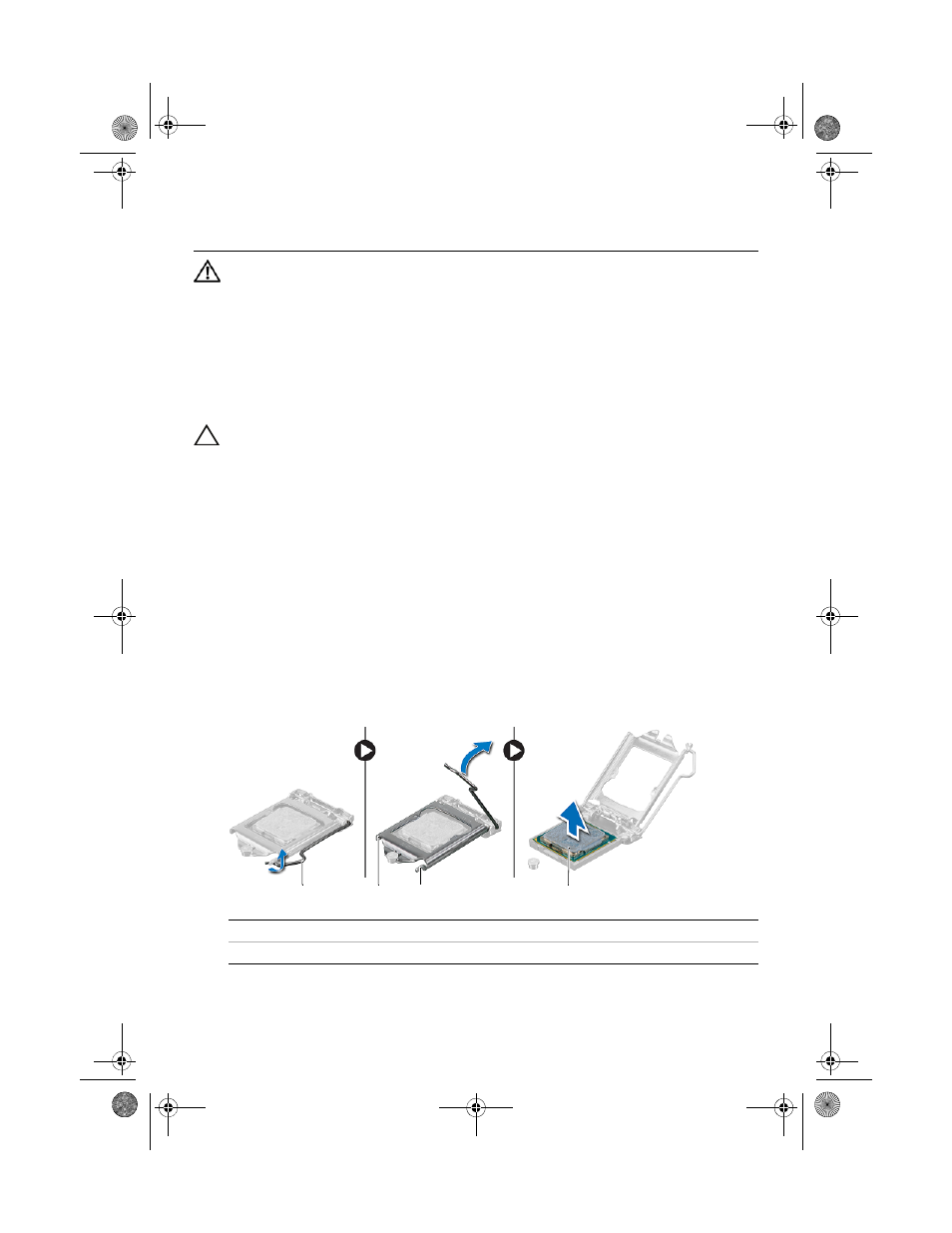

Последовательность действий
1
Нажмите на рычажок фиксатора и потяните его наружу, чтобы высвободить его
из-под защелки.
2
Отведите рычажок фиксатора до упора, чтобы открыть крышку процессора.
3
Осторожно приподнимите процессор, чтобы извлечь его из гнезда.
1
рычаг
2
крышка процессора
3
лепесток крепления
4
процессор
1
4
2
3
