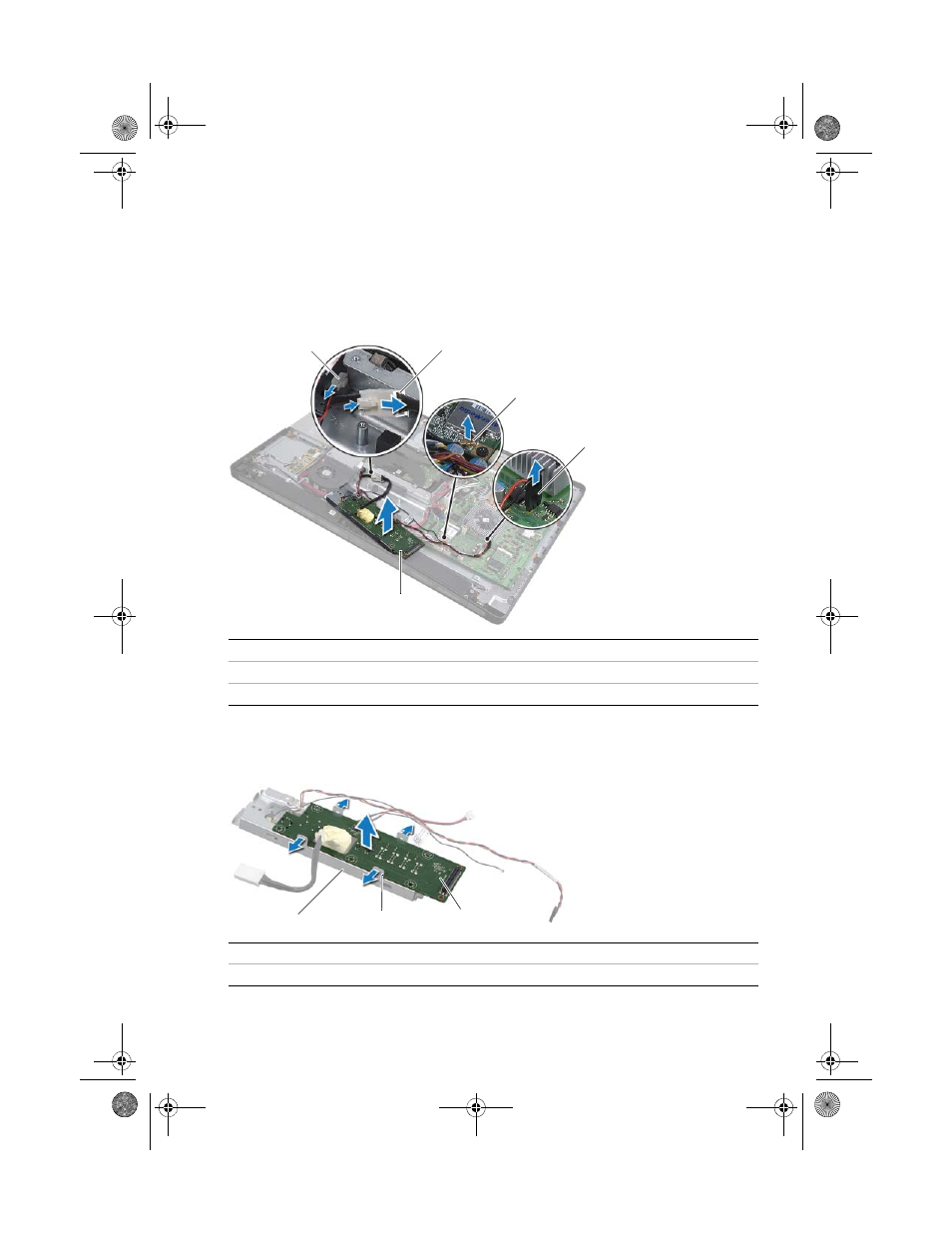

Извлечение платы ввода-вывода
3
Нажмите на фиксатор и отсоедините кабель питания.
4
Отметьте, как проложены кабель ТВ-порта, кабель порта источника
инфракрасного излучения и кабель индикатора блока питания, после чего
отсоедините эти кабели от системной платы.
5
Извлеките кабель ТВ-порта и кабель порта инфракрасного излучателя из
направляющих, по которым они проложены.
6
Приподнимите блок платы ввода-вывода с корпуса компьютера.
7
Нажмите на наружные зажимные соединения, чтобы освободить плату ввода-
вывода, после чего приподнимите плату ввода-вывода и снимите ее с
кронштейна.
1
кабель индикатора блока питания
2
кабель питания
3
кабель ТВ-порта
4
кабель порта ИК-излучателя
5
плата ввода-вывода в сборе
1
кронштейн платы ввода-вывода
2
зажимные соединения (4)
3
плата ввода-вывода
1
3
2
4
5
1
2
3
