128
|
Извлечение средней крышки
Последовательность действий
1
Отсоедините кабель питания подсветки дисплея от дисплея в сборе.
2
Выверните винт, которым кабель заземления крепится к корпусу компьютера.
3
Снимите пластиковый экран над кабелем LVDS и кабелем питания дисплея.
4
Нажмите на защелки и отсоедините кабель LVDS от дисплея в сборе.
5
Отсоедините кабель сенсорного экрана от дисплея в сборе.
6
Нажмите на защелку и отсоедините кабель питания дисплея от дисплея в сборе.

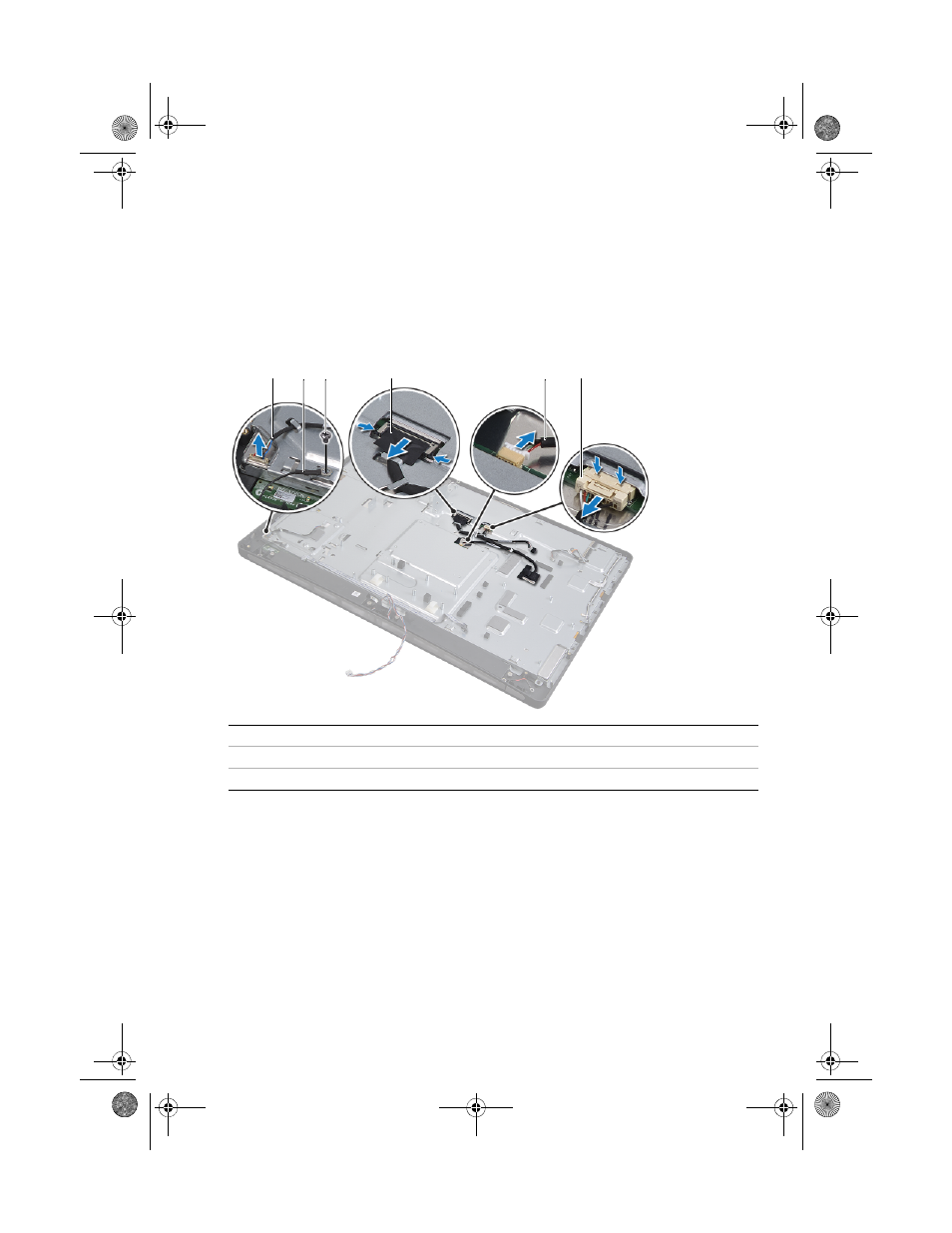

1
кабель питания подсветки дисплея
2
кабель заземления
3
винт кабеля заземления
4
кабель LVDS
5
кабель сенсорного экрана
6
кабель питания дисплея
2 3
1
4
5
6
