Описание устройства – Инструкция по эксплуатации Dell PowerConnect 3448
Страница 49

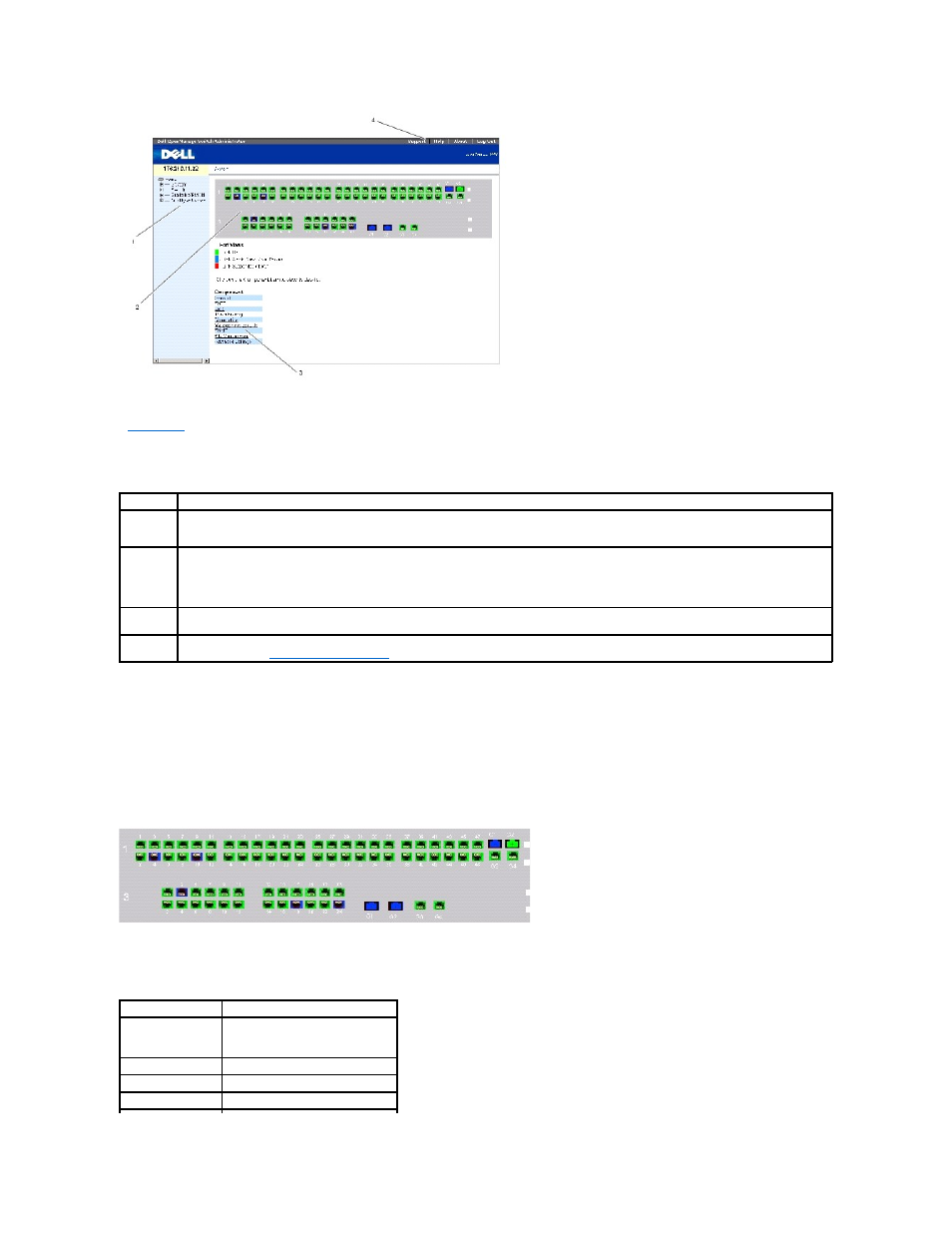

В
перечислены компоненты интерфейса с соответствующими номерами.
Таблица
5-1. Компоненты интерфейса
Описание устройства
На домашней странице приводится схематическое изображение передней панели коммутатора
.
Рисунок
5-2. Индикаторы портов коммутатора PowerConnect
Цвет порта показывает
, активен ли данный порт в настоящий момент. Порты могут быть следующих цветов:
Таблица
5-2. Индикаторы портов и стеков устройства PowerConnect
Компонент
Описание
1
Панель дерева содержит список различных парамеров устройства
. Ветви дерева можно раскрывать для просмотра всех компонентов
конкретного параметра или сворачивать
, скрывая эти компоненты. Поле панели можно расширить, переместив ограничивающую
вертикальную линию вправо
, - это позволит увидеть названия компонентов полностью.
2
На панели дерева представлена информация о портах устройства
, текущая конфигурация и состояние, табличная информация и
компоненты функции
.
В зависимости от выбранного элемента
, в нижней части панели дерева отображается прочая информация об устройстве или
диалоговые окна для настройки параметров
.
3
В поле
components list (список компонентов) приводится список компонентов устройства. Компоненты также можно отобразить, раскрыв
соответствующий параметр в панели
tree view (панель дерева).
4
Информационные кнопки обеспечивают доступ к информации о коммутаторе и к технической поддержке
Dell. Более подробную
информацию см
. в
.
Компонент
Описание
Индикаторы портов
Зеленый
Порт включен
.
Красный
В порте произошла ошибка
.
Синий
Порт выключен
.
