Страница 27: Стековые коммутаторы powerconnect серии 3400
Подключение устройства к питанию
Присоедините кабель питания к разъему переменного тока на блоке питания
.

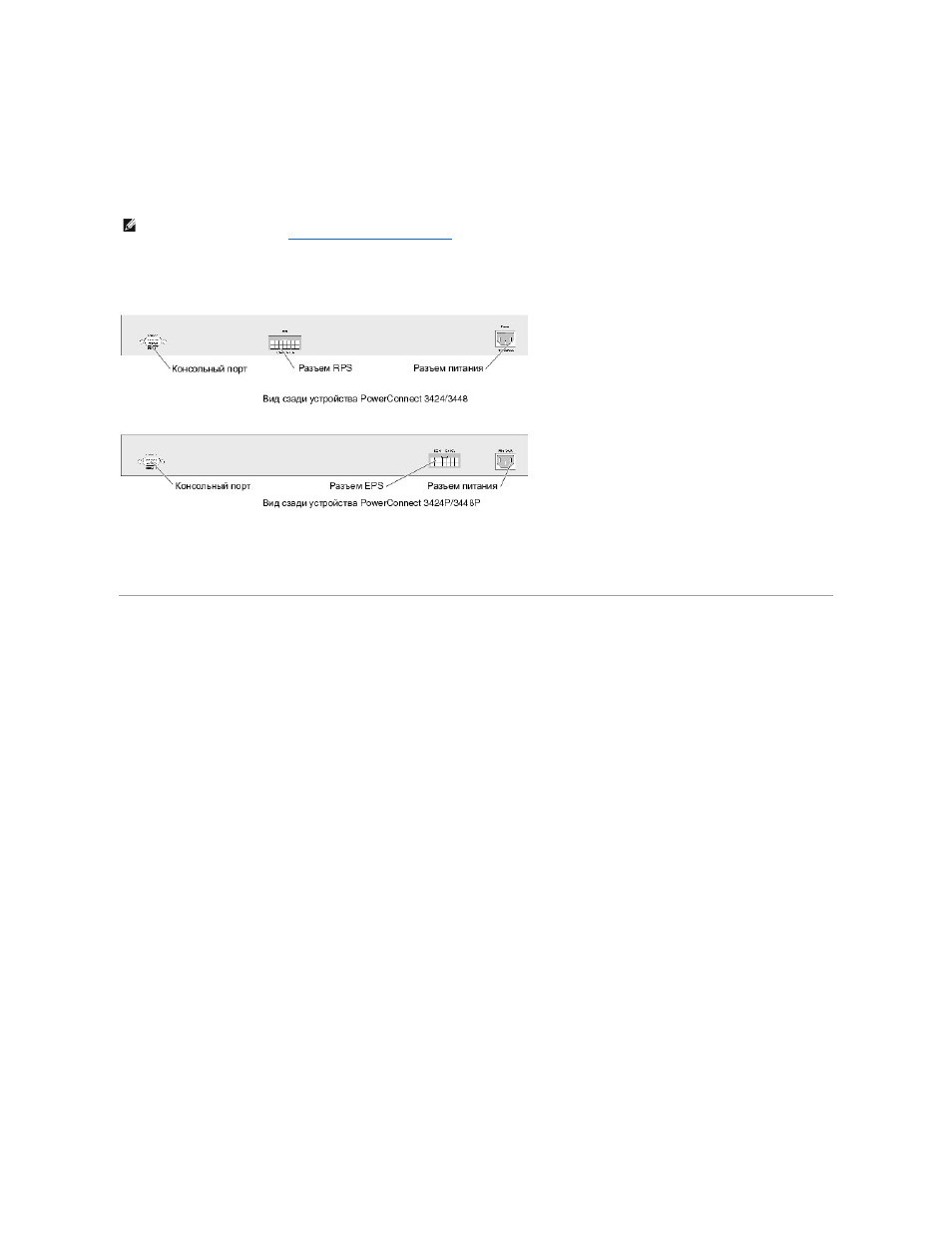

Рисунок
3-4. Разъем питания на задней панели
После подключения устройства к источнику питания
, необходимо проверить, правильно ли подключено и работает устройство, для чего следует
проверить состояние индикаторов на передней панели
.
Установка стека
Обзор
Каждое устройство может работать в качестве автономного устройства или может быть включено в стек
. Стек поддерживает наличие до шести
устройств и до
192 портов.
Все стеки должны иметь главное устройство
, могут иметь главное резервное устройство, а все прочие устройства должны быть подключены к стеку в
качестве компонентов
.
Стековые коммутаторы
PowerConnect серии 3400
В составе всех стеков
PowerConnect серии 3400 имеется главное устройство, может присутствовать главное резервное устройство, а все прочие
устройства считаются компонентами стека
.
В стековых коммутаторах
PowerConnect серии 3400 для осуществления стекирования используются порты RJ-45 Gigabit Ethernet (G3 и G4). Это
обеспечивает возможность стекирования без дополнительных стыковочных принадлежностей
. Чтобы объединить устройства в единый стек,
подключите стандартный кабель категории
5 в порт G3 верхнего устройства и в порт G4 находящегося ниже устройства (того, которое находится
непосредственно под верхним устройством стека
). Повторите эту процедуру, пока все компоненты не будут соединены друг с другом. Соедините порт
G3 самого нижнего устройства с портом G4 самого верхнего устройства в стеке.
Рисунок
3-5. Схема стекового кабеля
ПРИМЕЧАНИЕ
.
Пока не подсоединяйте кабель питания к заземленной электророзетке
. Подключите устройство к источнику питания как
подробно описанно в разделе
