Страница 20
Индикаторы порта
Gigabit
В следующей таблице описаны индикаторы стекового порта
Gigabit:
Таблица
2-3. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424 и PowerConnect 3448
Индикаторы
SFP
Каждый из
SFP-портов имеет индикатор с обозначением LNK/ACT. В коммутаторах PowerConnect 3424/P и PowerConnect 3448/P индикаторы имеют
круглую форму и находятся между портами
. На следующих рисунках показаны индикаторы для каждого устройства.

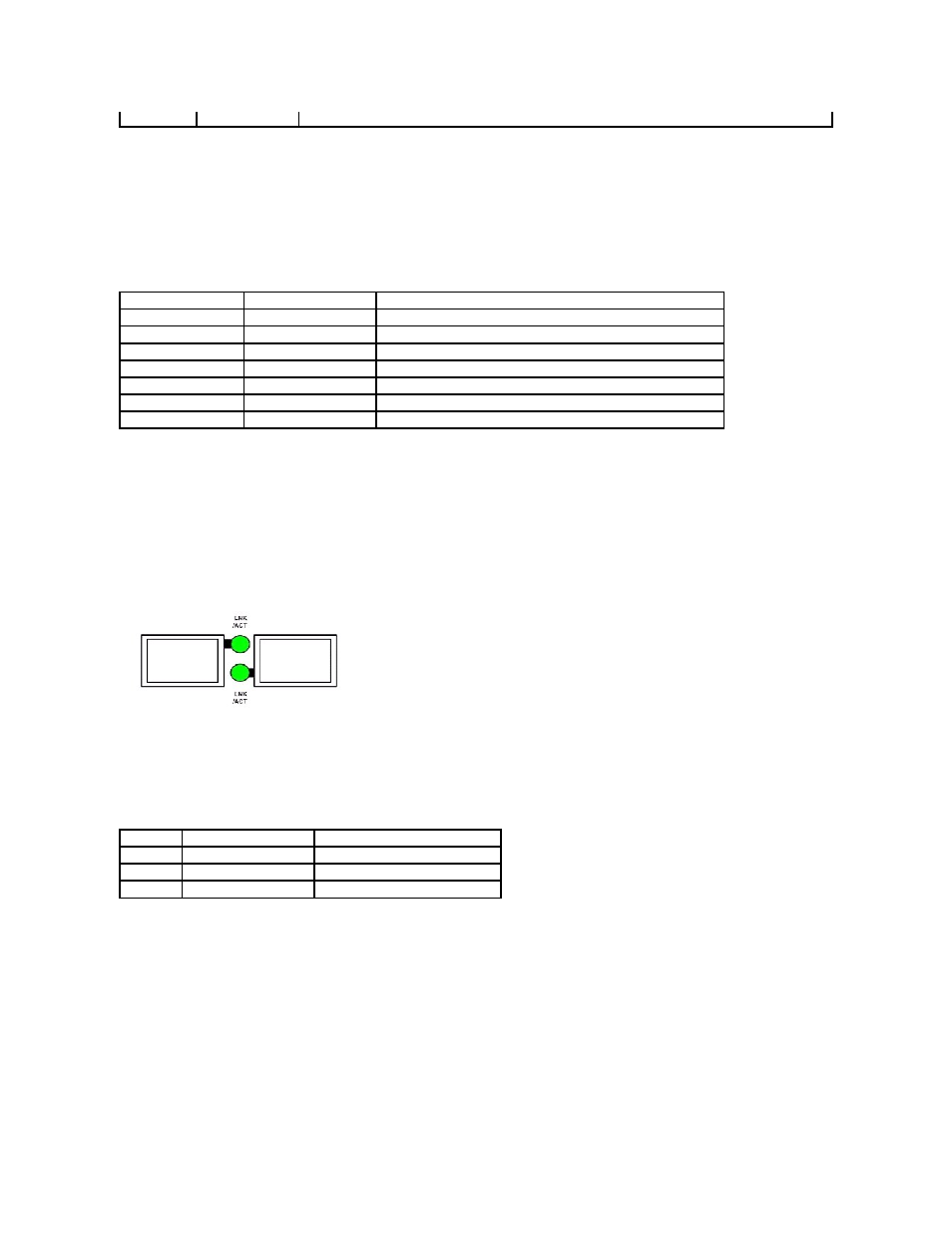

Рисунок
2-8. Индикаторы порта SPF
Показания индикатора порта
SFP описаны в следующей таблице:
Таблица
2-4. Показания индикатора порта SFP
Системные индикаторы
Системные индикаторы коммутаторов
PowerConnect 3424 /P и PowerConnect 3448/P предоставляют информацию о состоянии источников питания,
вентиляторов
, теплового режима и системы диагностики. На следующем рисунке показаны системные индикаторы.
Рисунок
2-9. Системные индикаторы
Не горит
Устройство
, работающего от блока питания, не обнаружено.
Индикатор
Цвет
Описание
Link/Activity/Speed
Зеленый
, горит постоянно Порт работает со скоростью 1000 Мбит/с.
Зеленый
, мигает
Порт передает или принимает данные на скорости
1000 Мбит/с.
Желтый
, горит постоянно Порт работает со скоростью от 10 до 100 Мбит/с.
Желтый
, мигает
Порт передает или принимает данные на скорости 10 или 100 Мбит
/с.
Не горит
Порт в данный момент не работает
.
FDX (дуплексный режим) Зеленый, горит постоянно Порт в данный момент осуществляет передачу в дуплексном режиме.
Не горит
Порт функционирует в полудуплексном режиме
.
Индикатор
Цвет
Описание
Link/Activity Зеленый, горит постоянно Соединение установлено.
Зеленый
, мигает
Порт передает или получает данные
.
Не горит
Порт в данный момент не подключен
.
