Инструкция по эксплуатации Dell PowerConnect 3448
Страница 114
Обзор страницы
Optical Transceiver Diagnostics (Диагностика оптического трансивера)
для тестирования оптоволоконных кабелей
, нажмите
System (Система) → Diagnostics (Диагностика) →Optical Transceiver (Оптический трансивер) в панели дерева.

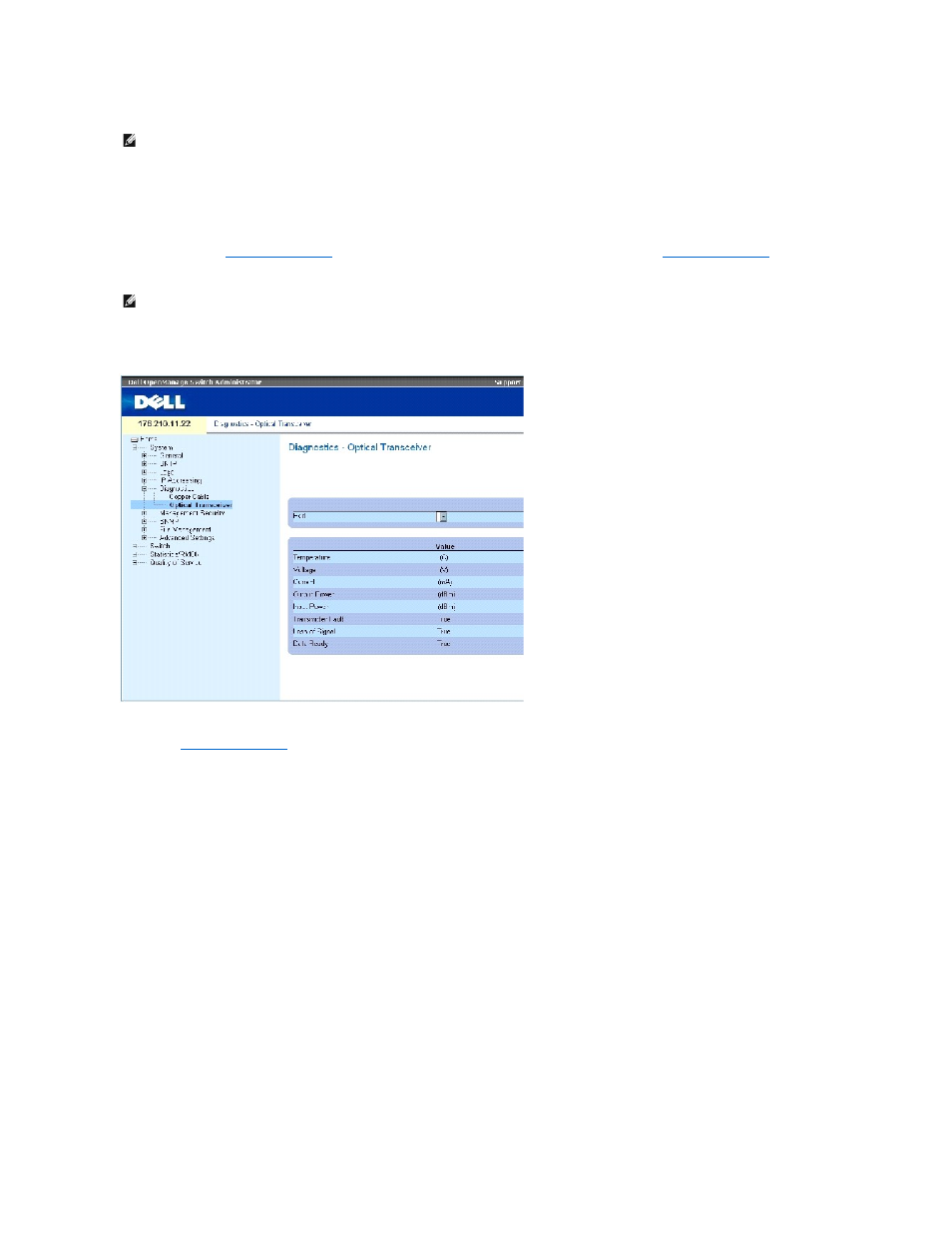

Рисунок
6-37. Оптический трансивер
есть следующие поля
:
Port (Порт) - IP-адрес порта, на котором тестируется кабель.
Temperature (Температура) - Температура (C), при которой работает кабель.
Voltage (Напряжение) - Напряжение, с которым работает кабель.
Current (Ток) - Ток, от которого работает кабель.
Output Power (Выходная мощность) - Скорость передачи мощности на выходе.
Input Power (Входная мощность) - Скорость передачи мощности на входе.
Transmitter Fault (Сбой передатчика) - Указывает на то, что произошел сбой при передаче данных.
ПРИМЕЧАНИЕ
.
Возвращаемая длина кабеля
(по результатам теста ICT)- это приближенное значение в следующих диапазонах: до 50 метров, от
50 до 80 м, от 80 до 110 м, от 110 до 120 м или более 120 м. Погрешность может составлять до 20 метров, и измерение длины не выполняется для
кабелей со скоростью передачи данных
10 Mбит/с.
ПРИМЕЧАНИЕ
.
Диагностику оптического трансивера можно проводить только при наличии соединения
.
