Порт
RJ-45 100 Base-T на коммутаторах PowerConnect 3424 /P и PowerConnect 3448/P имеет два индикатора с обозначением LNK/ACT.
На следующем рисунке показаны индикаторы
100 Base-T.

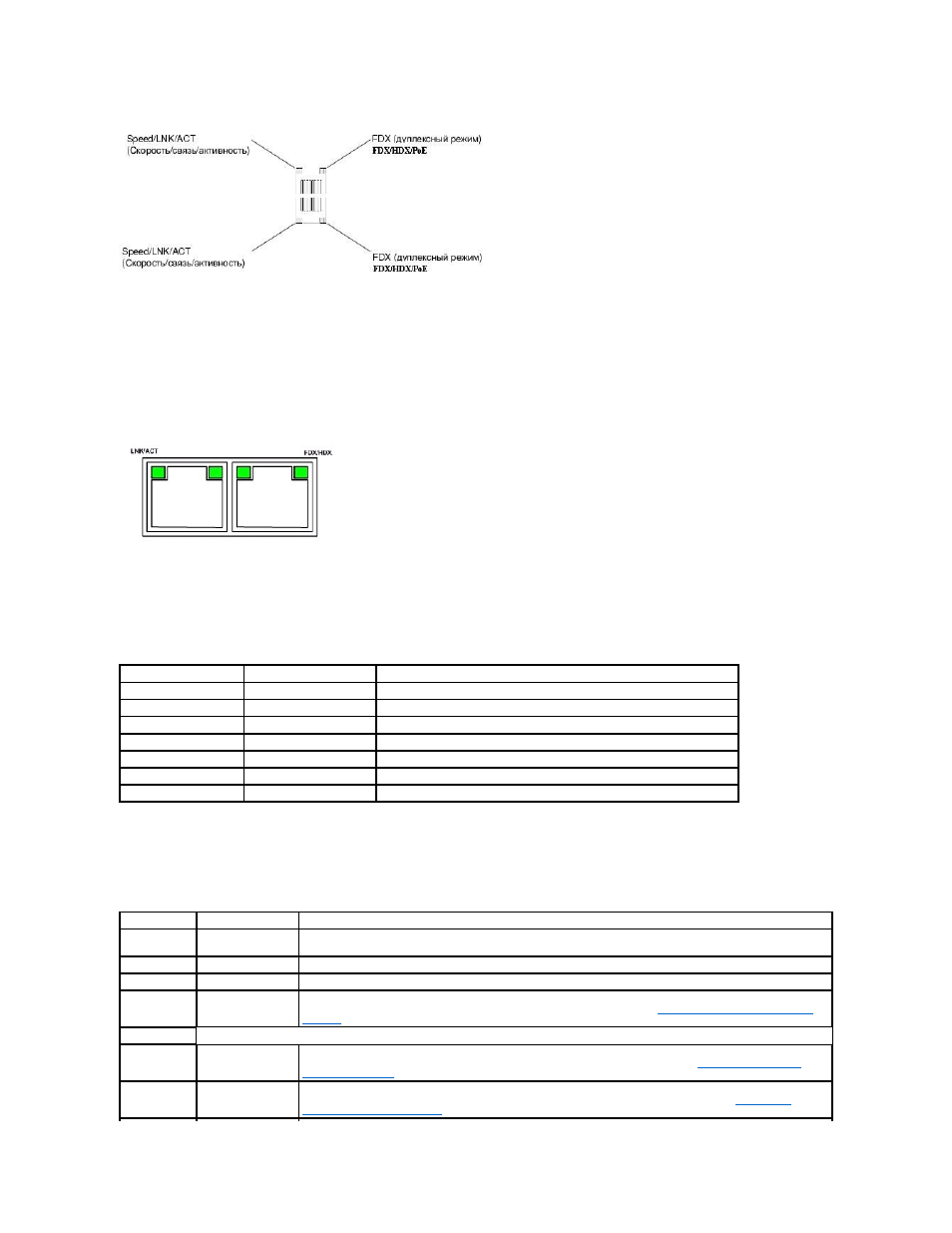

Рисунок
2-7. Индикатор RJ-45 1000 BaseT
Описание показаний индикатора
RJ-45 в коммутаторах PowerConnect 3424 и PowerConnect 3448 приведено в следующей таблице:
Таблица
2-1. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424 и PowerConnect 3448
Описание показаний индикатора
RJ-45 в коммутаторах PowerConnect 3424P и PowerConnect 3448P приведено в следующей таблице:
Таблица
2-2. Показания индикатора RJ-45 100BaseT в коммутаторах PowerConnect 3424P и PowerConnect 3448P
Индикатор
Цвет
Описание
Link/Activity/Speed
Зеленый
, горит постоянно Порт работает со скоростью 100 Мбит/с.
Зеленый
, мигает
Порт передает или принимает данные на скорости
100 Мбит/с.
Желтый
, горит постоянно Порт работает со скоростью 10 Мбит/с.
Желтый
, мигает
Порт передает или принимает данные на скорости
10 Мбит/с.
Не горит
Порт в данный момент не работает
.
FDX (дуплексный режим) Зеленый, горит постоянно Порт в данный момент осуществляет передачу в дуплексном режиме.
Не горит
Порт в данный момент осуществляет передачу в полудуплексном режиме
.
Индикатор
Цвет
Описание
Speed/Link/Act Зеленый, горит
постоянно
Порт подключен на скорости
100 Мбит/с.
Зеленый
, мигает
Порты подключены на скорости
100 Мбит/с.
Не горит
Порт подключен на скорости
10 Мбит/с или не подсоединен.
PoE
Зеленый
, горит
постоянно
Обнаружено устройство
, работающее от блока питания, работа с нормальной нагрузкой. Более подробную
информацию об устройствах
, работающих от блока питания, см. в разделе
Управление питанием через сеть
Ethernet
.
Оранжевый
, горит
постоянно
Перегрузка или замыкание в устройстве
, работающего от блока питания. Дополнительную информацию о
блоке питания с поддержкой технологии питания через сеть
Ethernet см. в разделе
Управление питанием
через сеть
Ethernet
.
Оранжевый
, мигает Потребление питания в устройстве, работающего от блока питания, превышает допустимую норму.
Дополнительную информацию о нормах потребления питания в сети
Ethernet см. в разделе
Управление
питанием через сеть
Ethernet
.
