Установка устройства на стене
1.
Расположите поставляемый настенный монтажный кронштейн на одной стороне устройства так
, чтобы монтажные отверстия на устройстве
совпадали с монтажными отверстиями на кронштейне
. На следующем рисунке показано, где монтировать кронштейны.

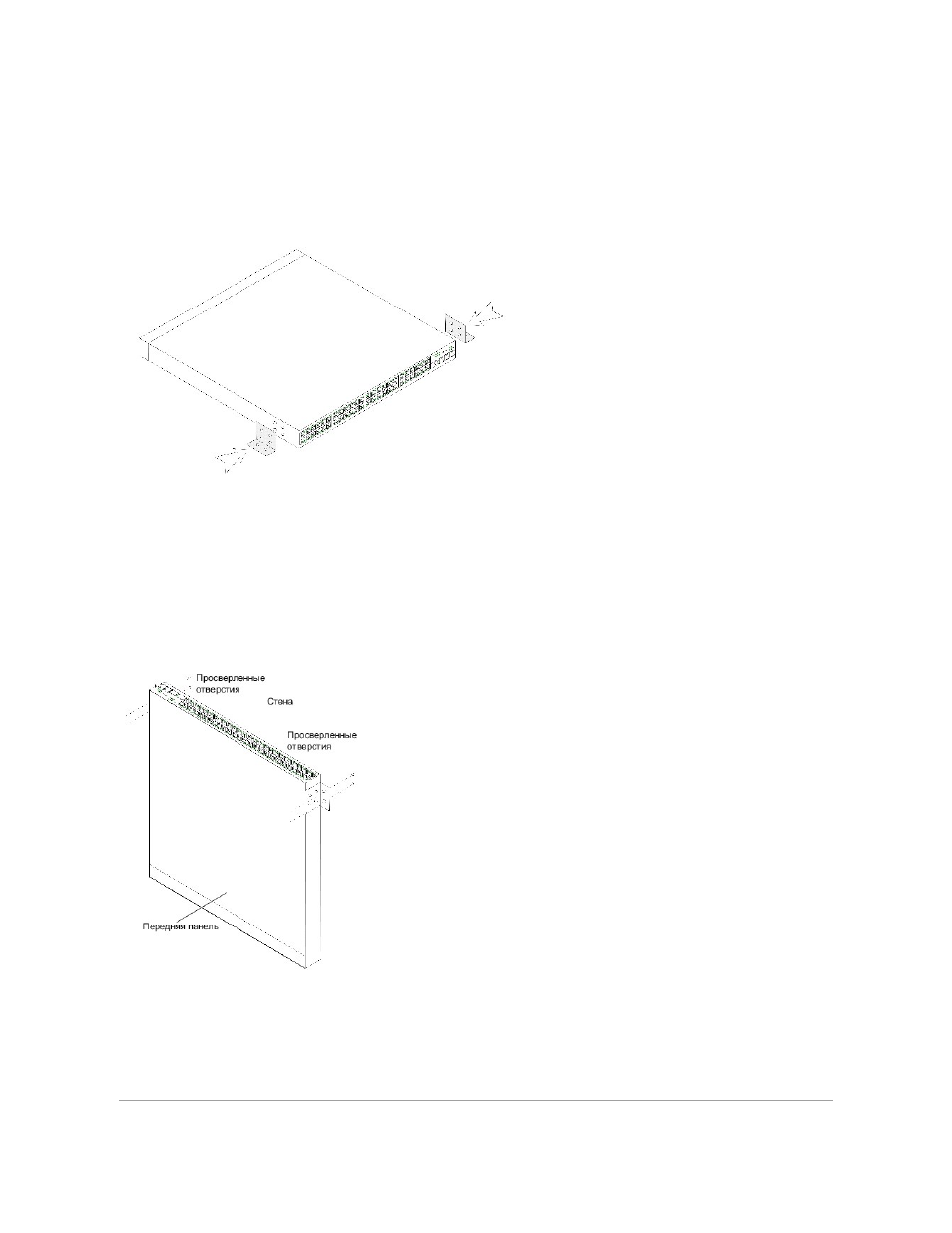

Рисунок
3-2. Установка кронштейнов при монтаже не стене
2.
Вставьте прилагаемые винты в монтажные отверстия в стойке и закрепите их отверткой
.
3.
Повторите действия для настенного кронштейна с другой стороны устройства
.
4.
Приложите устройство к тому месту на стене
, где это устройство будет установлено.
5.
Отметьте на стене расположение крепежных винтов
.
6.
Просверлите отверстия в отмеченных местах и вставьте в них стопорные втулки
(не поставляются).
7.
Закрепите устройство на стене с помощью винтов
(не поставляются). Убедитесь, что вентиляционные отверстия не закрыты.
Рисунок
3-3. Монтаж устройства на стене
Подключение к терминалу
1.
Подсоедините перекрестный кабель
RS-232 к терминалу ASCII или разъему последовательного порта программного обеспечения эмуляции
терминала на настольной системе
.
2.
Присоедините розетку
DB-9 на другом конце кабеля к разъему последовательного порта устройства.
