Cистемная плата в сборе
Dell™ Studio 1535/1536/1537 Руководство по обслуживанию
Микросхема
BIOS на системной плате содержит метку производителя, которая также видна на ярлыке со штриховым кодом, прикрепленном к нижней
панели компьютера
. В состав запасного комплекта для системной платы входит диск с утилитой для переноса метки производителя на запасную
системную плату
.
Извлечение системной платы в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Извлеките модули памяти
(смотрите раздел
Извлечение модулей памяти
).
3.
Извлеките жесткий диск
(смотрите раздел
Извлечение жесткого диска
).
4.
Извлеките мини
-плату (смотрите раздел
Извлечение мини
-платы
).
5.
Извлеките блок радиатора процессора
(смотрите раздел
Извлечение блока радиатора процессора
).
6.
Извлеките процессор
(смотрите раздел
Извлечение модуля процессора
).
7.
Снимите крышку центральной панели
(смотрите раздел
Снятие крышки центральной панели
).
8.
Снимите клавиатуру
(смотрите раздел
Извлечение клавиатуры
).
9.
Снимите дисплей в сборе
(смотрите раздел
Снятие дисплея в сборе
).
10.
Снимите упор для рук
(смотрите раздел
Снятие упора для рук
).
11.
Извлеките оптический дисковод
(смотрите раздел
Извлечение оптического дисковода
).
12.
Выверните четыре винта из верхней части системной платы
.
13.
Отсоедините кабель системной платы и извлеките системную плату
.
Обратная установка системной платы в сборе
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.

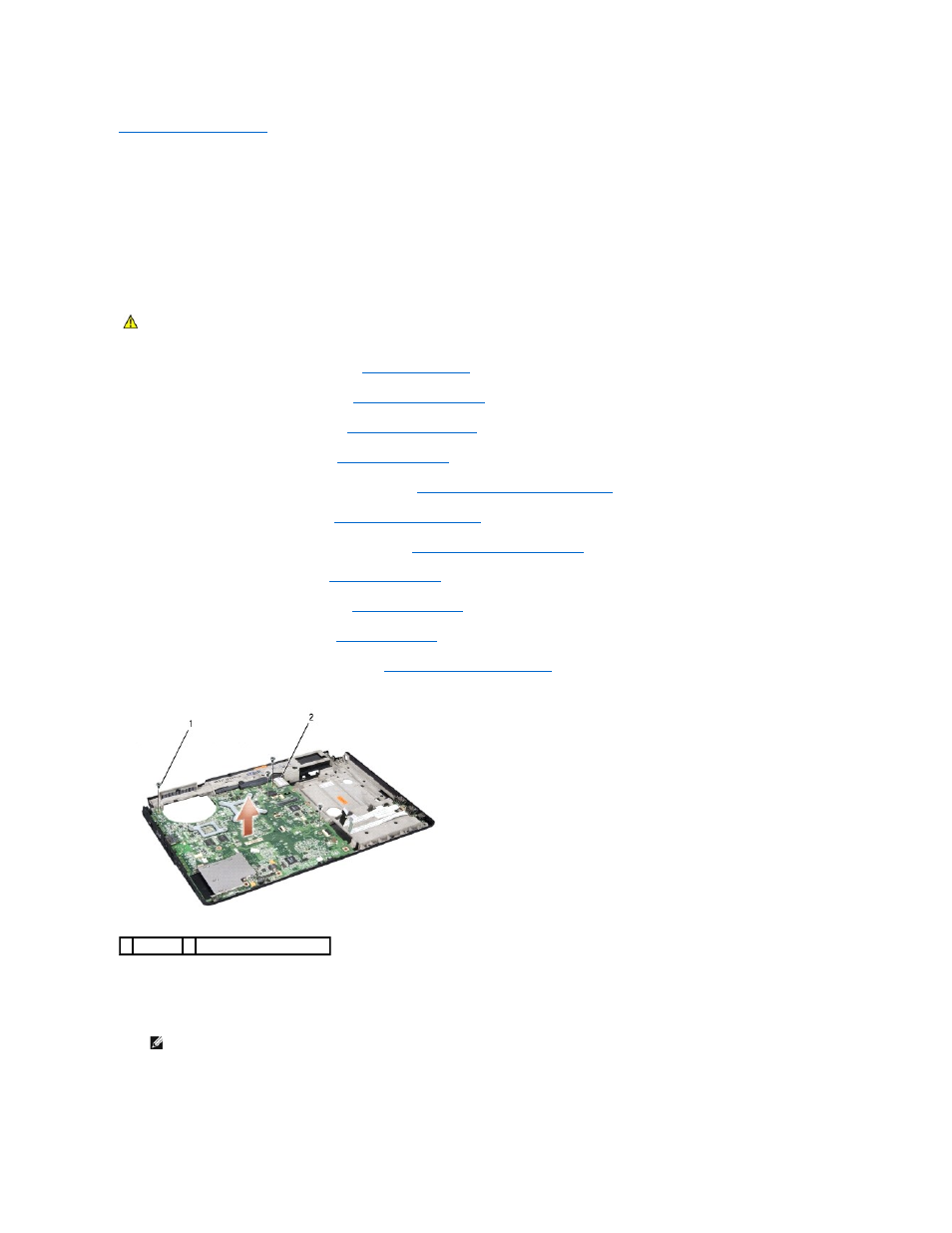

1 винты (4) 2 разъем на системной плате
ПРИМЕЧАНИЕ
.
В зависимости от конфигурации системы винтов на компьютере может быть меньше
, чем показано на рисунке.
