Модуль процессора
Dell™ Studio 1535/1536/1537 Руководство по обслуживанию
Извлечение модуля процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Извлеките блок радиатора процессора
(смотрите раздел
Извлечение блока радиатора процессора
).
3.
Для ослабления гнезда с нулевым усилием сочленения поверните с помощью маленькой отвертки с плоским шлицем кулачковый винт гнезда
против часовой стрелки
, переместив его до кулачкового фиксатора.
4.
Приподнимите модуль процессора и извлеките его из гнезда с нулевым усилием сочленения
.
Обратная установка модуля процессора
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.

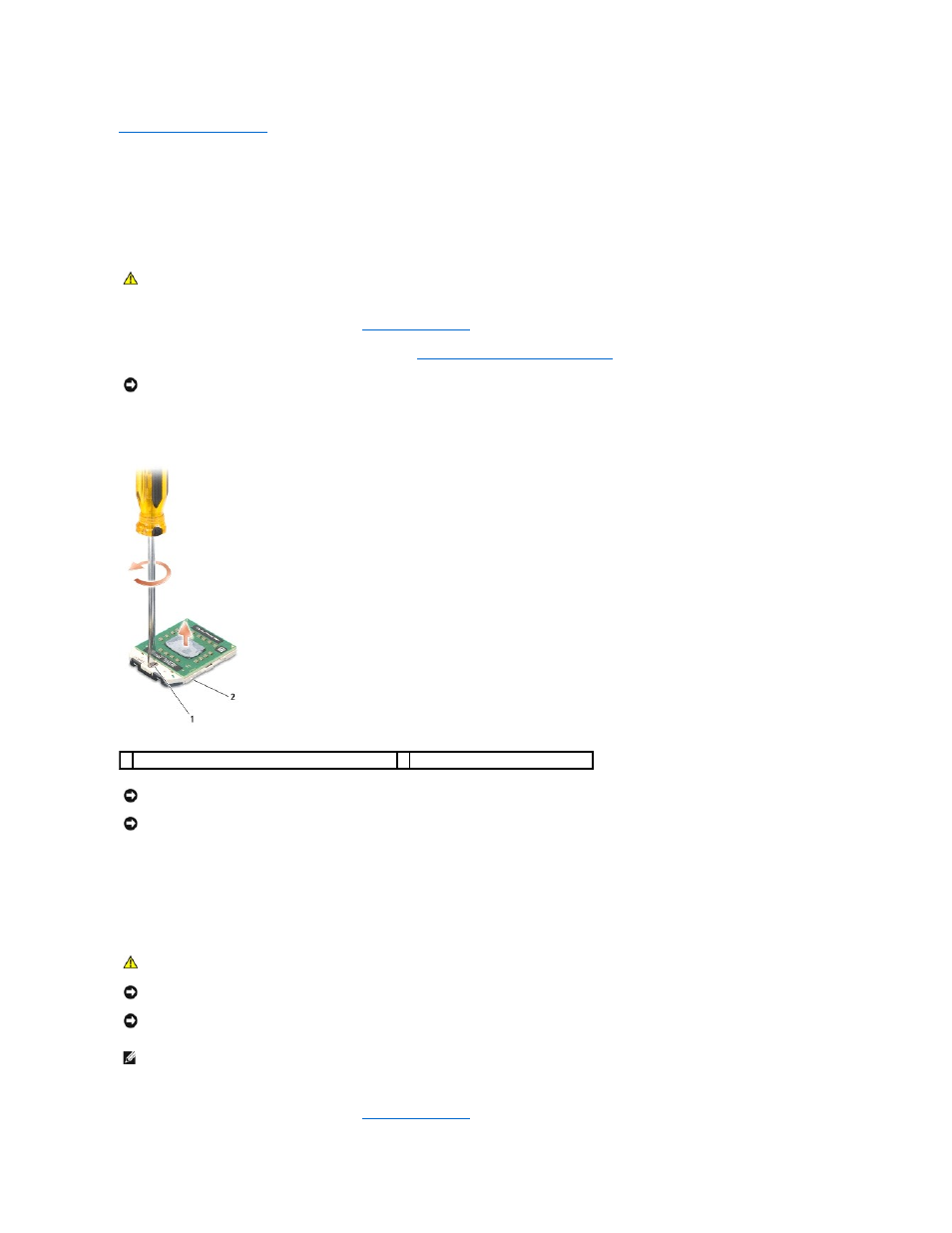

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
ВНИМАНИЕ
.
Для обеспечения максимального охлаждения процессора не касайтесь поверхностей теплообмена на блоке радиатора процессора
.
Находящиеся на коже жировые вещества могут снизить теплопроводность термоохлаждающих накладок
.
ВНИМАНИЕ
.
При извлечении модуля процессора потяните модуль вверх
, не допуская перекосов. Следите за тем, чтобы не погнуть контакты
модуля процессора
.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Не касайтесь контактной колодки процессора
. Во избежание прерывистого контакта между кулачковым винтом и процессором при
поворачивании кулачкового винта прижмите и удерживайте основание процессора
, на котором монтируется контактная колодка.
ВНИМАНИЕ
.
Перед установкой модуля процессора убедитесь
, что кулачковый фиксатор находится в полностью открытом положении.
Правильная установка модуля в гнездо с нулевым усилием сочленения не требует применения силы
. Неправильная установка модуля процессора
может привести к прерывистому контакту или неустранимому повреждению микропроцессора и гнезда с нулевым усилием сочленения
.
ПРИМЕЧАНИЕ
.
Если устанавливается новый процессор
, в комплект поставки будет входить новый блок радиатора, включающий прикрепленную
термоохлаждающую накладку
, либо новая термоохлаждающая накладка будет прилагаться к документации, в которой показан правильный
способ установки
.
