Микрофон
Dell™ Studio 1535/1536/1537 Руководство по обслуживанию
Извлечение модуля микрофона
1. Выполните процедуры , описанные в разделе Перед началом работы .
2. Снимите упор для рук . Смотрите раздел Снятие упора для рук .
3. Отсоедините кабель микрофона от системной платы и извлеките модуль микрофона .
Обратная установка модуля микрофона
1. Подсоедините кабели платы USB/аудио к системной плате.
2. Подсоедините кабель микрофона к разъему на системной плате .
3. Установите на место упор для рук (смотрите раздел Обратная установка упора для рук ).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению операций данного раздела , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
ВНИМАНИЕ . Заземлитесь для предотвращения возникновения электростатического разряда , надев антистатический браслет или периодически
прикасаясь к некрашеной металлической поверхности , например к разъему на задней панели компьютера.
ВНИМАНИЕ . Во избежание повреждения системной платы необходимо перед работой с внутренними компонентами компьютера извлечь
аккумулятор из аккумуляторного отсека .
ПРИМЕЧАНИЕ . Аналоговый микрофон отсутствует , если вы дополнительно заказали камеру. Вместо этого вместе с камерой устанавливаются
цифровые направленные микрофоны .

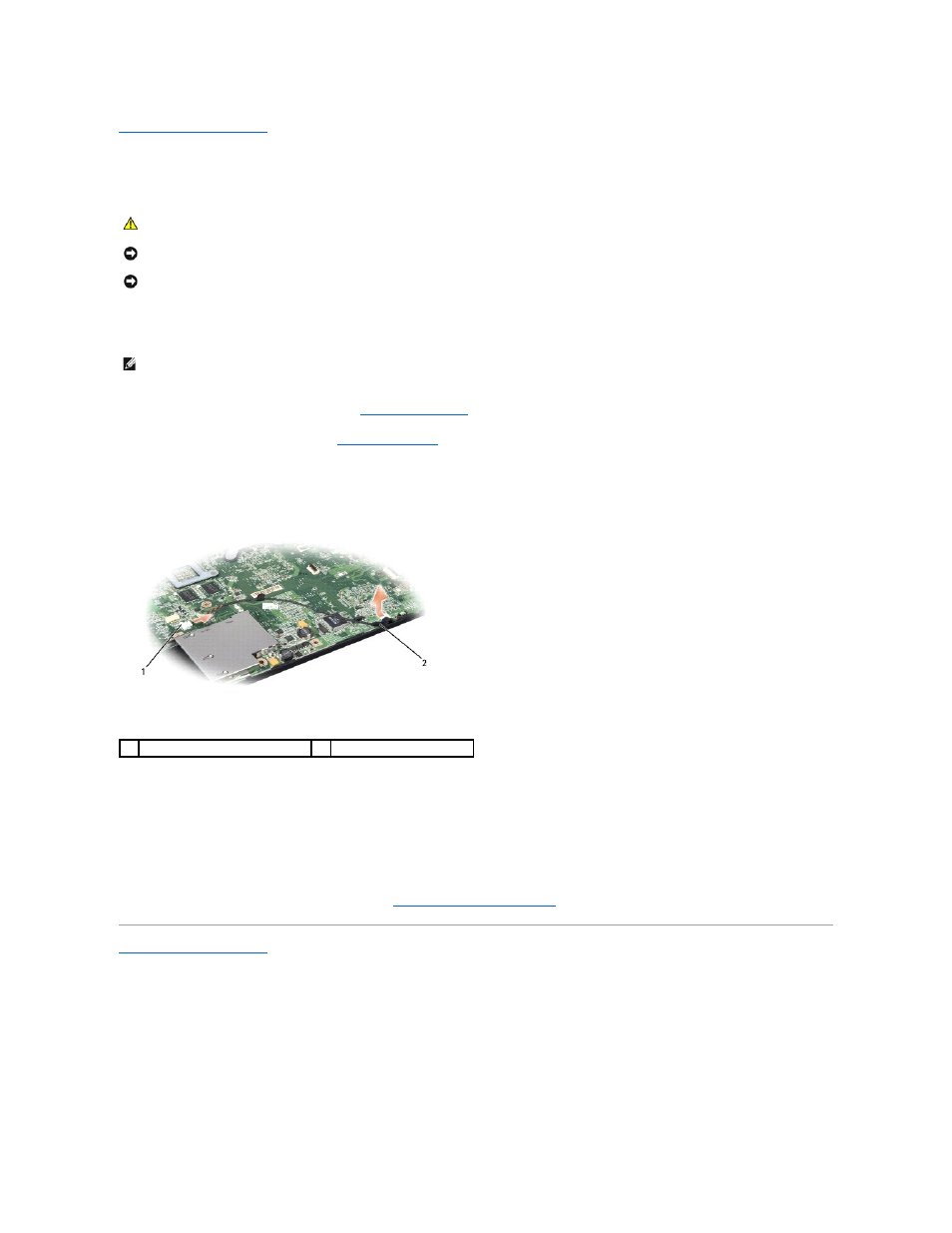

1 разъем для микрофона 2 модуль микрофона
