Инструкция по эксплуатации Dell Studio 1537
Страница 13
2.
Совместите угол модуля процессора с выводом
1 с углом гнезда с нулевым усилием сочленения с выводом 1, затем вставьте модуль процессора.
Если модуль процессора правильно установлен
, все четыре угла совмещаются на одинаковой высоте. Если один угол модуля или более выше, чем
другие
, модуль установлен неправильно.
3.
Затяните гнездо с нулевым усилием сочленения
, поворачивая кулачковый винт по часовой стрелке для фиксации процессора на системной плате.
4.
Установите на место блок радиатора процессора
(смотрите раздел
Обратная установка блока радиатора процессора
).
5.
Установите на место нижнюю крышку
(смотрите раздел
Обратная установка нижней крышки
).
Назад на страницу содержания
ПРИМЕЧАНИЕ
.
Угол модуля процессора с выводом
1 имеет треугольник, совмещаемый с треугольником, расположенным на углу с выводом 1
гнезда с нулевым усилием сочленения
.

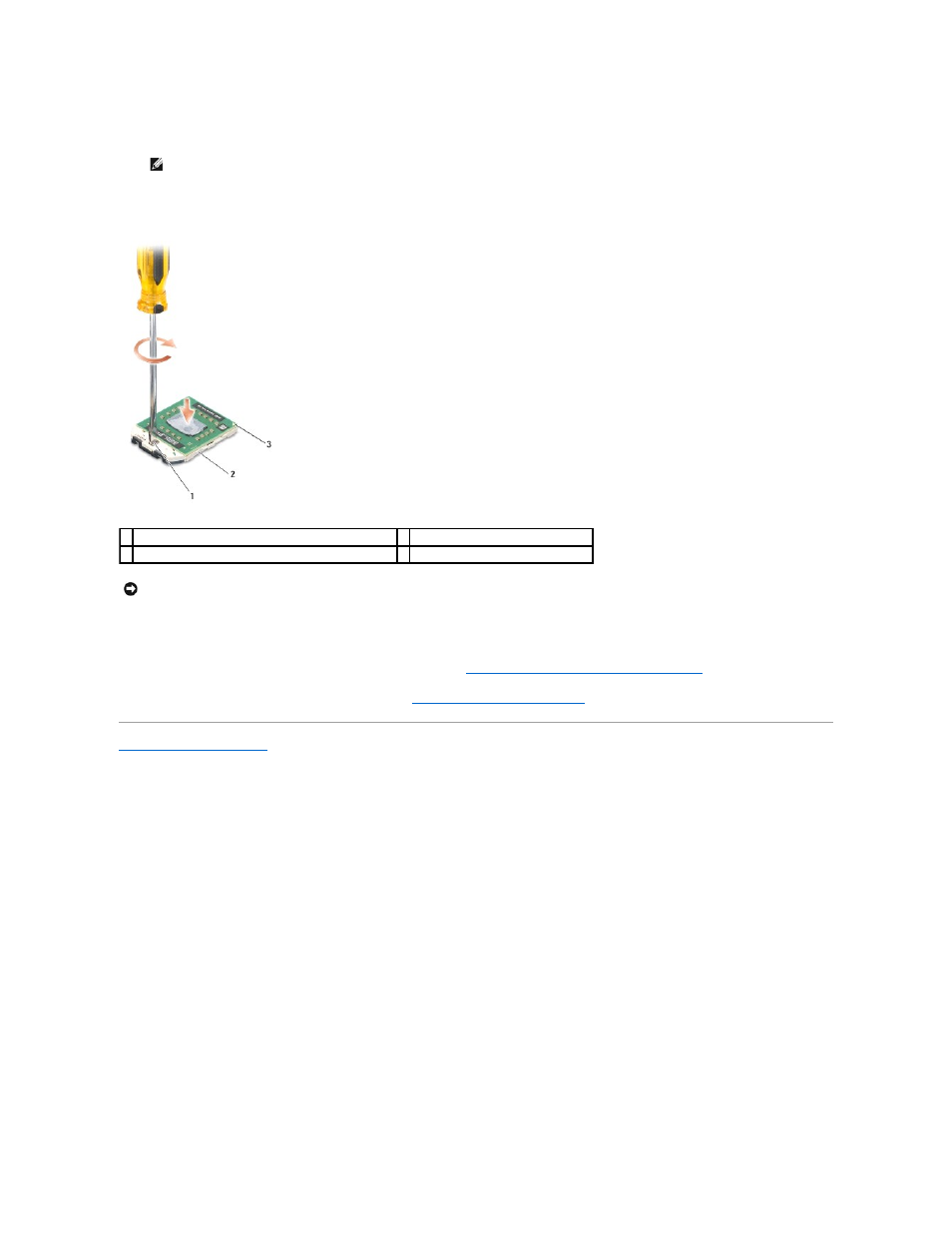

1 кулачковый винт гнезда с нулевым усилием сочленения 2 гнездо с нулевым усилием сочленения
3 угол с выводом 1
ВНИМАНИЕ
.
Во избежание повреждения процессора держите отвертку перпендикулярно процессору при повороте кулачкового винта
.
