Обратная установка дисплея в сборе – Инструкция по эксплуатации Dell Studio 1537
Страница 17
8.
Отсоедините кабель передачи данных дисплея от разъема на системной плате
, ослабьте невыпадающий винт и высвободите кабель из
пластмассовых защелок
.
9.
Отсоедините кабель камеры от системной платы
, ослабьте невыпадающий винт и высвободите кабель из пластмассовых защелок.
10.
Отсоедините кабель питания дисплея от разъема на системной плате и высвободите его из пластмассовых защелок
.
11.
Вытяните антенные кабели из направляющего отверстия и извлеките их из укладочного канала
.
12.
Выверните два винта из шарниров дисплея в сборе
.
13.
Приподнимите дисплей в сборе и снимите его с компьютера
.
Обратная установка дисплея в сборе
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Совместите шарниры дисплея с отверстиями в основании компьютера
, а затем опустите дисплей, чтобы он встал на место.
3.
Вставьте обратно и затяните два винта шарниров дисплея в сборе
.
4.
Протяните антенные кабели через направляющее отверстие к основанию компьютера
.
5.
Подсоедините кабель питания дисплея к разъемам на системной плате
.
6.
Подсоедините кабель передачи данных дисплея и кабель камеры к разъему на системной плате и затяните невыпадающие винты
, чтобы
закрепить кабели
.

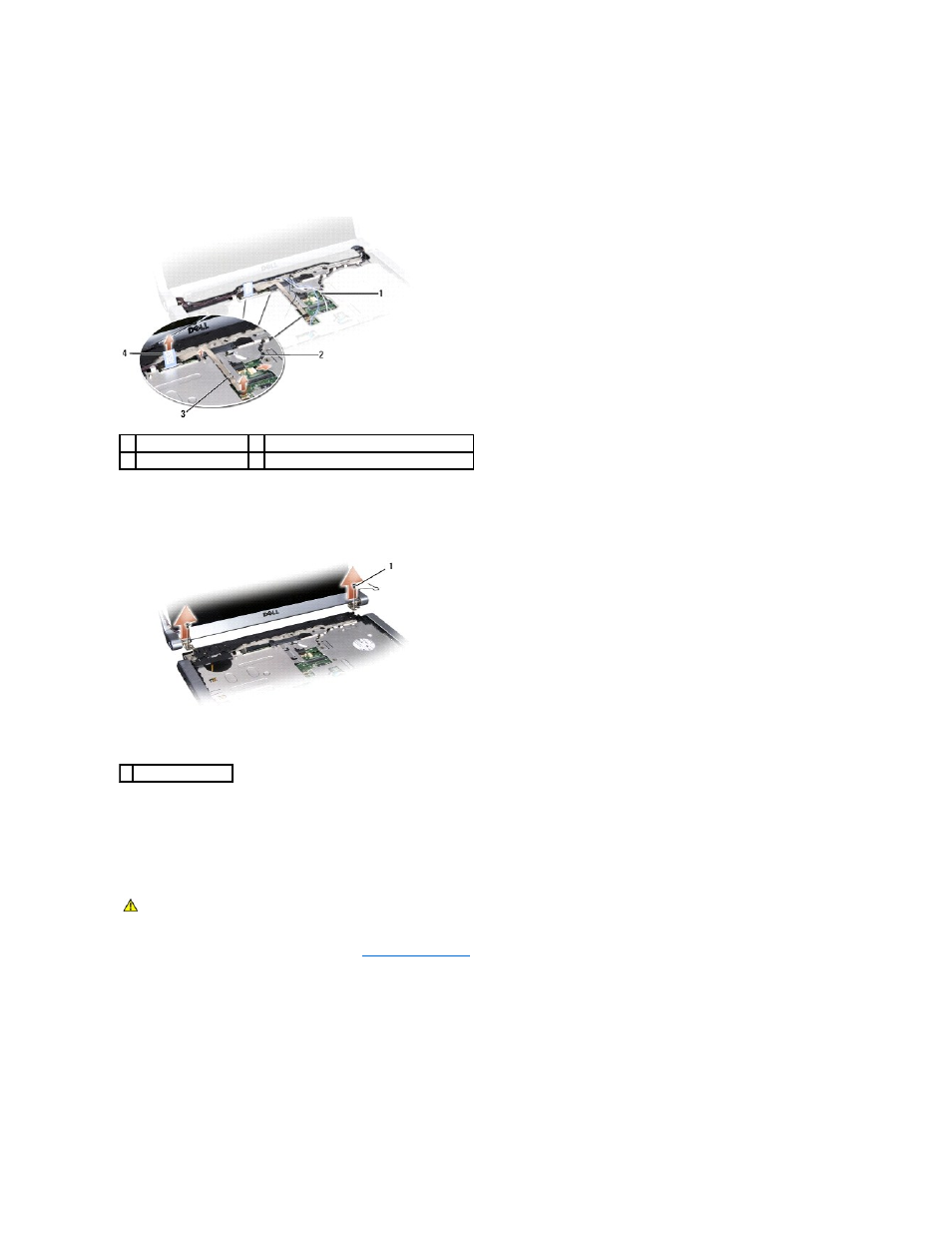

1 антенные кабели
2 кабель питания дисплея
3 кабель камеры
4 кабель передачи данных дисплея
1 винты шарниров (2)
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению следующей процедуры
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
