Беспроводная мини-плата
Dell™ Studio 1535/1536/1537 Руководство по обслуживанию
Компьютер поддерживает три слота для мини
-плат:
l
Два слота для мини
-плат нормальной длины – беспроводная глобальная сеть (WWAN), беспроводная персональная сеть (WPAN),
сверхширокополосная сеть
(UWB), технология Bluetooth
l
Один слот для мини
-плат половинной длины – беспроводная локальная сеть (WLAN)
Поддерживаемые типы мини
-плат:
l
Беспроводная локальная сеть
(WLAN) — Мини-плата половинной длины
l
Сверхширокополосная сеть
(UWB) — Мини-плата нормальной длины
l
Мобильная широкополосная или беспроводная глобальная сеть
(WWAN) — Мини-плата нормальной длины
l
Беспроводная персональная сеть
(WPAN) или внутренняя плата с беспроводной технологией Bluetooth
®
— Мини-плата нормальной длины
Извлечение мини
-платы
1.
Выполните инструкции
, описанные в разделе
Перед началом работы
.
2.
Снимите нижнюю крышку
(смотрите раздел
Снятие нижней крышки
).
3.
Отсоедините от мини
-платы антенные кабели.
4.
Выверните крепежный винт
, которым мини-плата крепится к системной плате.
5.
Приподнимите мини
-плату и извлеките ее из разъема на системной плате.
ПРЕДУПРЕЖДЕНИЕ
.
Перед тем как приступить к выполнению операций данного раздела
, выполните инструкции по технике безопасности,
прилагаемые к компьютеру
.
ВНИМАНИЕ
.
Во избежание повреждения системной платы необходимо перед работой с внутренними компонентами компьютера извлечь
аккумулятор из отсека
.
ПРИМЕЧАНИЕ
.
В зависимости от конфигурации системы одна мини
-плата или более могут отсутствовать.
ПРИМЕЧАНИЕ
.
В компьютер одновременно можно установить только две мини
-платы нормальной длины и одну мини-плату половинной длины.
ПРИМЕЧАНИЕ
.
В слот беспроводной локальной сети устанавливается мини
-плата половинной длины.
ВНИМАНИЕ
.
При отсоединении кабеля тяните его за разъем или за язычок
, но не за сам кабель. У некоторых кабелей имеются разъемы с
фиксирующими лапками
; перед отсоединением кабеля такого типа нажмите на фиксирующие лапки. При разъединении разъемов старайтесь
разносить их по прямой линии
, чтобы не погнуть контакты. А перед подсоединением кабеля убедитесь в правильной ориентации и соосности
частей разъемов
.

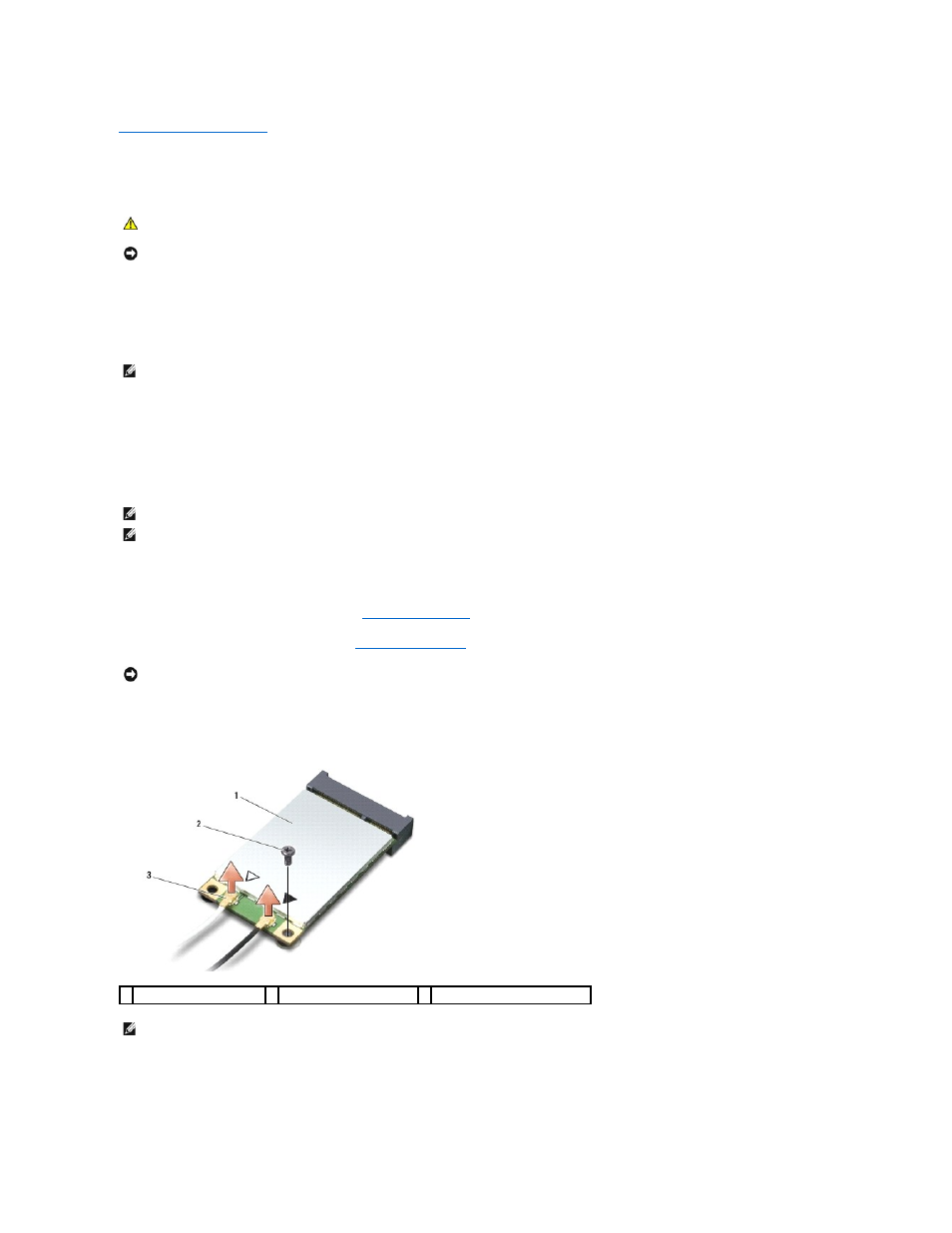

1 мини-плата WWAN/WLAN
2 крепежный винт M2 x 3 мм
3 разъемы антенных кабелей (2)
ПРИМЕЧАНИЕ
.
Извлекая мини
-плату WPAN/UWB, отсоедините от мини-платы синий антенный кабель.
