Блок радиатора процессора
Dell™ Studio 1535/1536/1537 Руководство по обслуживанию
Извлечение блока радиатора процессора
1. Выполните инструкции , описанные в разделе Перед началом работы .
2. Переверните компьютер вверх дном и снимите нижнюю крышку (смотрите раздел Снятие нижней крышки ).
3. В последовательном порядке (указанном на блоке радиатора) ослабьте четыре невыпадающих винта на крышке блока радиатора процессора.
4. Ослабьте два невыпадающих винта на теплоотводе блока радиатора .
5. Отсоедините кабель вентилятора блока радиатора от разъема на системной плате .
6. Выверните винт из вентилятора блока радиатора и извлеките блока радиатора .
Обратная установка блока радиатора процессора
1. Совместите четыре невыпадающих винта на крышке блока радиатора процессора с резьбовыми отверстиями на системной плате и
последовательно затяните винты
.
2. Заверните два невыпадающих винта , которыми теплоотвод блока радиатора крепится к системной плате.
3. Вставьте обратно и заверните винт , которым вентилятор блока радиатора крепится к системной плате.
4. Подсоедините кабель вентилятора блока радиатора к системной плате .
5. Установите на место нижнюю крышку (смотрите раздел Обратная установка нижней крышки ).
Назад на страницу содержания
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .

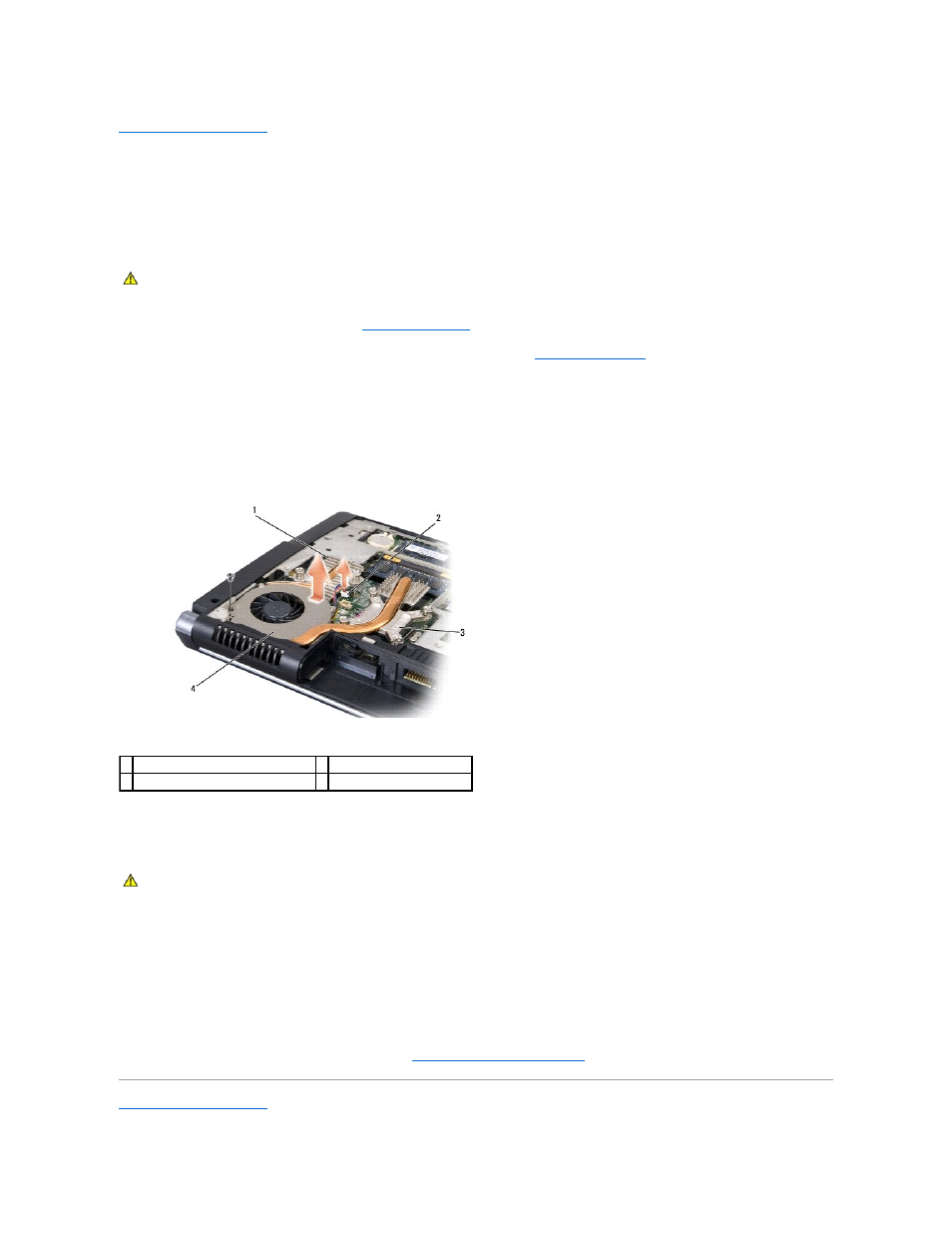

1 теплоотвод блока радиатора 2 кабель вентилятора
3 крышка блока радиатора процессора 4 вентилятор блока радиатора
ПРЕДУПРЕЖДЕНИЕ . Перед тем как приступить к выполнению следующей процедуры , выполните инструкции по технике безопасности,
прилагаемые к компьютеру .
