56 | Русский
2 609 006 764 | (18.1.13) Bosch Power Tools
Заявление о соответствии
С полной ответственностью мы заявляем, что описанный
в разделе «Технические данные» продукт соответствует
нижеследующим стандартам или нормативным докумен-
там: EN 60745 согласно положениям Директив
2011/65/EC, 2004/108/ЕС, 2006/42/EС.
Техническая документация (2006/42/EС):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012
Сборка
Установка защитных устройств
 Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
Указание: При поломке шлифовального круга во время
работы или при повреждении устройств крепления защит-
ного кожуха/электроинструмента электроинструмент дол-
жен быть немедленно направлен в сервисную мастер-
скую, адреса см. раздел «Сервис и консультирование на
предмет использования продукции».

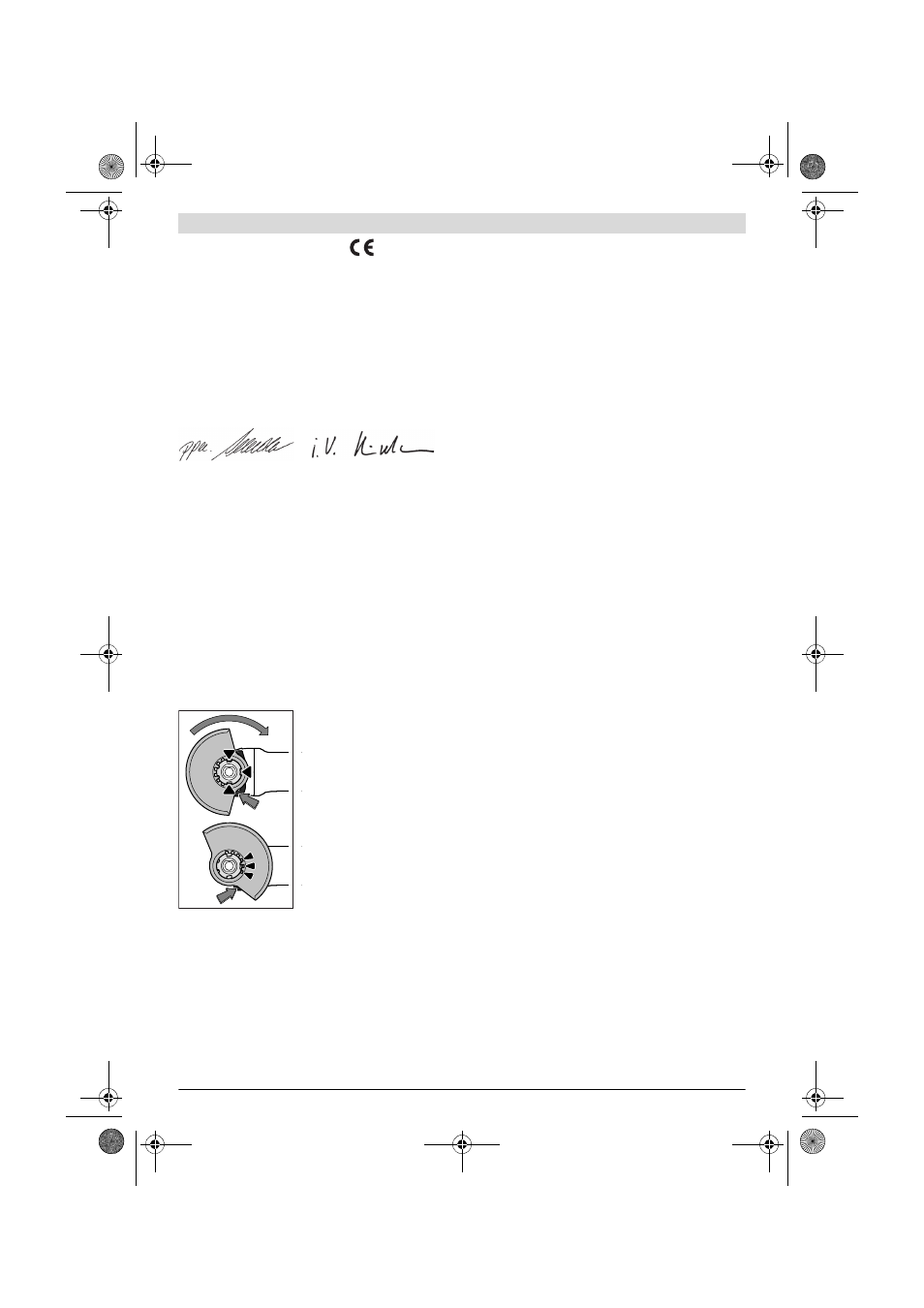

Защитный кожух для шлифования
Установите защитный кожух 6
на посадочную поверхность
электроинструмента так, чтобы
кулачки кодирования кожуха
совпали с посадочной повер-
хностью. Нажмите и держите
при этом рычаг разблокировки
1.
Прижав, посадите защитный ко-
жух 6 на шейку шпинделя, что-
бы буртик на кожухе сел на фла-
нец электроинструмента, и по-
верните защитный кожух до
слышимого фиксирования.
Установите защитный кожух 6 в соответствии с требовани-
ями рабочего процесса. Для этого придавите рычаг раз-
блокировки 1 вверх и поверните защитный кожух 6 в же-
лаемое положение.
 Устанавливайте защитный кожух 6 всегда таким
образом, чтобы все 3 красных кулачка рычага раз-
блокировки 1 зашли в соответствующие отверстия
защитного кожуха 6.
 Установите защитный кожух 6 так, чтобы исключал-
ся выброс искр в направлении оператора.
 Защитный кожух 6 должен поддаваться повороту
только после задействования рычага разблокиров-
ки 1! В противном случае электроинструмент нель-
зя больше использовать и его нужно сдать в серви-
сную мастерскую.
Указание: Кулачки кодирования 6 гарантируют установку
только подходящего к электроинструменту защитного ко-
жуха.
Защитный кожух для отрезания
 Для резки с помощью связанных абразивов всегда
используйте защитный кожух для отрезания 10.
 Для резки камня обеспечьте достаточный отсос пы-
ли.
Защитный кожух для отрезания 10 монтируется так же,
как и защитный кожух для шлифования 6.
Защитный кожух для отрезания с направляющими са-
лазками
Защитный кожух для отрезания с направляющими салаз-
ками 17 монтируется так же, как и защитный кожух для
шлифования 6.
Дополнительная рукоятка
 Пользуйтесь электроинструментом только с допол-
нительной рукояткой 4.
Привинтите дополнительную рукоятку 4 справа или слева
от редукторной головки в зависимости от способа работы.
Защитный щиток руки
 Для работ с резиновой шлифовальной тарелкой 13
или с чашечной и дисковой щеткой, или с лепестко-
вым шлифовальным кругом устанавливайте защит-
ный щиток для руки 12.
Закрепляйте защитный щиток 12 дополнительной рукоят-
кой 4.
Установка шлифовальных инструментов
 Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.
 Не прикасайтесь к шлифовальным и отрезным кру-
гам, пока они не остынут. Круги очень нагреваются во
время работы.
Очищайте шлифовальный шпиндель 5 и все монтируемые
части.
Перед зажатием и отвинчиванием абразивного инстру-
мента задействуйте кнопку фиксации шпинделя 2 для его
фиксирования.
 Нажимайте на кнопку фиксации шпинделя только
при остановленном шпинделе! В противном случае
электроинструмент может быть поврежден.
Шлифовальный круг/oтрезной круг
Учитывайте размеры шлифовальных инструментов. Диа-
метр посадочного отверстия должен соответствовать
опорному фланцу. Не применяйте переходники или адап-
теры.
При применении алмазных отрезных кругов следите за
тем, чтобы стрелка направления вращения на алмазном
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
