130 | Eesti
2 609 006 764 | (18.1.13) Bosch Power Tools
 Reguleerige kettakaitse 6 nii, et sädemed ei lenda
seadme kasutaja poole.
 Kettakaitse 6 pööramine tohib olla võimalik ainult ju-
hul, kui kasutatakse vabastushooba 1! Vastasel korral
on seadme edasine kasutamine keelatud ja seade tuleb
toimetada parandustöökotta.
Märkus: Kettakaitse 6 koodnukid tagavad, et monteerida
saab vaid antud seadme jaoks sobivat kettakaitset.
Kettakaitse lõikamiseks
 Seotud lihvimistarvikutega lõikamisel kasutage alati
kettakaitset lõikamiseks 10.
 Kivi lõikamisel tagage piisav tolmueemaldus.
Lõikamiseks ette nähtud kettakaitse 10 paigaldatakse sama-
moodi nagu lihvimiseks ette nähtud kettakaitse 6.
Tolmu ärajuhtiva kattega varustatud juhtraam
Tolmu ärajuhtiva kattega varustatud juhtraam 17 paigaldatak-
se samamoodi nagu lihvimiseks ette nähtud kettakaitse 6.
Lisakäepide
 Kasutage seadet alati koos lisakäepidemega 4.
Kinnitage lisakäepide 4 sõltuvalt tööoperatsioonist seadme
paremale või vasakule küljele.
Käekaitse
 Kummist lihvtalla 13 või kaussharja/ketasharja/lamell-
ketta kasutamisel paigaldage seadme külge alati käe-
kaitse 12.
Kinnitage käekaitse 12 lisakäepidemega 4.
Lihvimistarvikute paigaldus
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
 Ärge puudutage lihv- ja kõikekettaid enne, kui need on
jahtunud. Kettad lähevad töötamisel väga kuumaks.
Puhastage spindel 5 ja kõik külgemonteeritavad osad.
Lihvimistarvikute kinnitamiseks ja vabastamiseks vajutage
spindlilukustusnupule 2, et spindlit lukustada.
 Spindlilukustusnupule vajutage üksnes siis, kui spindel
seisab. Vastasel korral võib seade kahjustuda.
Lihv-/lõikeketas
Pidage kinni lihvimistarvikute mõõtmetest. Siseava läbimõõt
peab alusseibiga sobima. Ärge kasutage adaptereid ega ka-
handusdetaile.
Teemantlõikeketaste kasutamisel veenduge, et teemantlõike-
kettal olev pöörlemissuunda tähistav nool ja seadme pöörle-
missuund (vt seadmel olevat pöörlemissuuna noolt) ühtivad.
Paigalduse järjekord on toodud jooniste leheküljel.
Lihv-/lõikeketta kinnitamiseks keerake külge kinnitusmutter
9 ja pingutage see silmusvõtmega.
 Pärast lihvimistarviku paigaldamist ja enne seadme
sisselülitamist kontrollige, kas lihvimistarvik on kor-
rektselt paigaldatud ja saab vabalt pöörelda. Veendu-
ge, et lihvimistarvik ei puutu kokku kettakaitsme ega
teiste osadega.
Lamell-lihvketas
 Lamell-lihvkettaga töötades monteerige tööriista kül-
ge alati käekaitse 12.
Kummist lihvtald
 Kummist lihvtallaga 13 töötades monteerige tööriista
külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Keerake külge ümar mutter 15 ja pingutage see silmusvõtme-
ga kinni.
Kausshari/ketashari
 Kaussharjaga või ketasharjaga töötades monteerige
tööriista külge alati käekaitse 12.
Paigalduse järjekord on toodud jooniste leheküljel.
Kaussharja/ketasharja peab olema võimalik kruvida spindlile
nii kaugele, et see jääb spindli keerme lõpus tugevasti vastu
seibi. Pingutage kausshari/ketashari lehtvõtmega kinni.

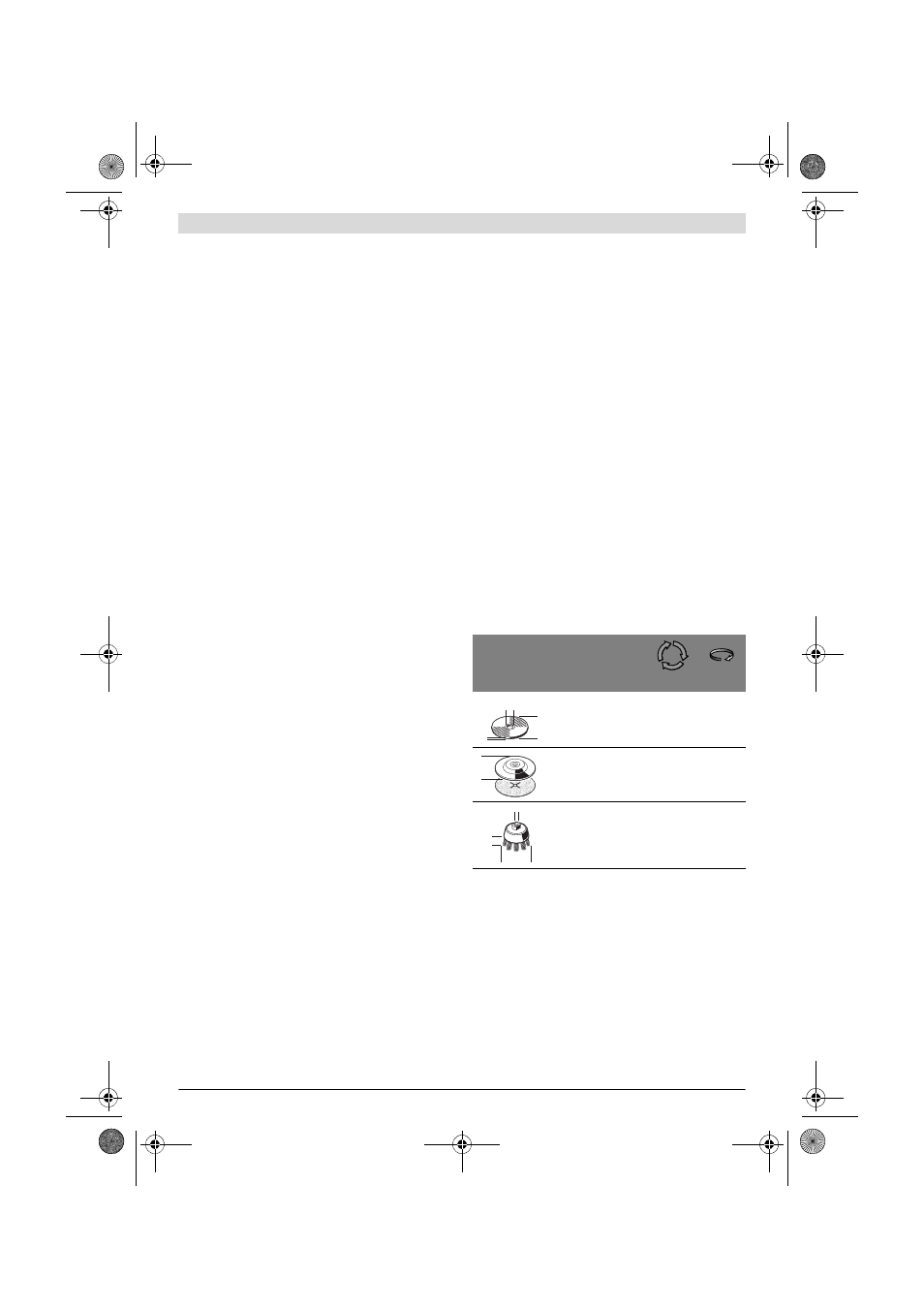

Lubatud lihvimistarvikud
Võite kasutada kõiki käesolevas kasutusjuhendis nimetatud
lihvimistarvikuid.
Kasutatud lihvimistarvikute lubatud pöörete arv [min -1 ] või
ringliikumiskiirus [m/s] peab järgmises tabelis toodud and-
metele vähemalt vastama.
Seetõttu pidage kinni lihvimistarviku etiketil toodud lubatud
pöörete arvust või ringliikumiskiirusest.
Seadme pea pööramine
Vaid elektrilistel tööriistadel, mille tootenumber on
3 603 CA2 0..:
 Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Reduktoripead saab 180° ulatuses pöörata. Tänu sellele on
lülitit (sisse/välja) võimalik viia konkreetseks tööks soodsas-
se asendisse, kergendades sellega töötamist näiteks vasaku-
käelistel kasutajatel.
– Eemaldage kruvi kaitsmelt 20 vabastushooval 1
(vt joonist A).
max.
[mm] [mm]
D b d [min -1 ] [m/s]
115
125 6
6 22,2
22,2 11000
11000 80
80
115
125 –
– –
– 11000
11000 80
80
75 30 M 14 11000 45
b
d
D
D
D
b
d
