100 | Srpski
2 609 006 764 | (18.1.13) Bosch Power Tools
Izjava o usaglašenosti
Izjavljujemo na vlastitu odgovornost da je pod „Tehnički
podaci“ opisani proizvod usaglašen sa sledećim standardima
ili normativnim aktima: EN 60745 prema odredbama
smernica 2011/65/EU, 2004/108/EG, 2006/42/EG.
Tehnička dokumentacija (2006/42/EG) kod:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012
Montaža
Montaža zaštitnih uredjaja
 Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
Uputstvo: Posle loma brusne ploče za vreme rada ili pri
oštećenju prihvatnog uredjaja na zaštitnoj haubi/električnom
alatu, mora se električni alat hitno poslati u servis, adrese
pogledajte u odeljku „Servisna služba i savetovanje o
upotrebi“.

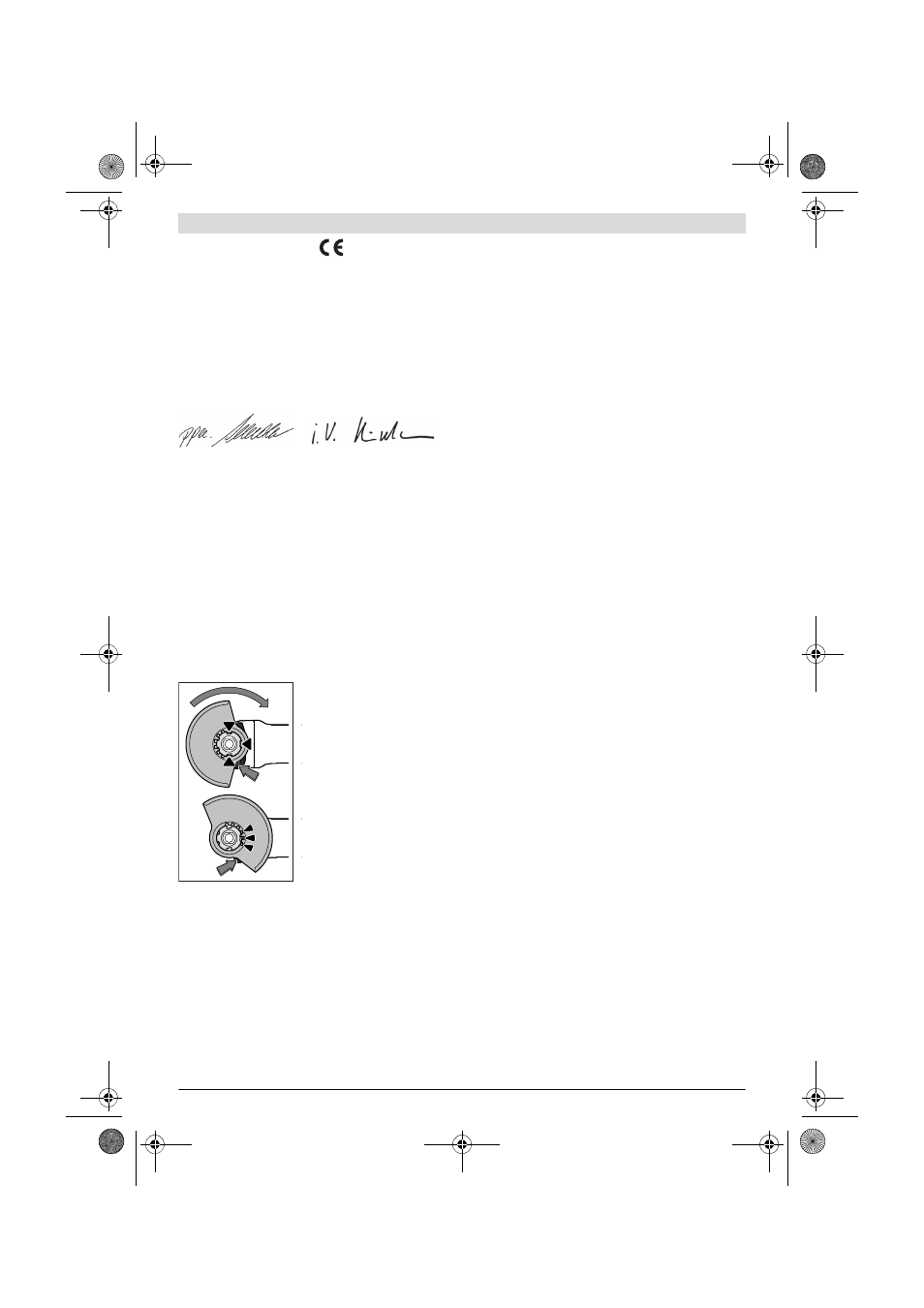

Zaštitna hauba za brušenje
Stavite zaštitnu haubu 6 na
prihvat na električnom alatu, da
kodni ispusti zaštitne haube budu
usaglašeni sa prihvatom.
Pritisnite i držite pritom polugu za
deblokadu 1.
Pritiskajte zaštitnu haubu 6 sve
dok venac zaštitne haube ne
nalegne na prirubnicu električnog
alata i okrećite zaštitnu haubu sve
dok jasno i da se čuje ne uskoči.
Prilagodite poziciju zaštitne
haube 6 potrebama rada.
Pritisnite za to polugu za deblokadu 1 na gore i okrenite
zaštitnu haubu 6 u željenu poziciju.
 Uvek podesite zaštitnu haubu tako 6, da sva 3 crvena
ispupčenja poluge za deblokadu 1 zahvate u
odgovarajuće žljebove zaštitne haube 6.
 Podesite zaštitnu haubu 6 tako, da se spreči letenje
varnica u pravcu radnika.
 Zaštitna hauba 6 sme se okretati samo aktiviranjem
poluge za deblokadu 1! U drugom slučaju nesme se
nikako električni alat koristiti dalje i mora se predati u
servis.
Pažnja: Ispusti za kodiranje na zaštitnoj haubi 6 obezbedjuju,
da se može montirati samo jedna zaštitna hauba koja
odgovara električnom alatu.
Zaštitna hauba za presecanje
 Kod presecanja sa kompozitnim brusnim pločama za
presecanje koristite uvek zaštitnu haubu za presecanje
10.
 Kod presecanja kamena treba obezbediti
zadovoljavajuće usisavanje prašine.
Zaštitna hauba za presecanje 10 se montira kao i zaštitna
hauba za brušenje 6.
Hauba za usisavanje kod presecanja sa vodilicama
Hauba za usisavanje kod presecanja sa vodilicama 17 se
montira kao zaštitna hauba za brušenje 6.
Dodatna drška
 Upotrebljavajte Vaš električni alat samo sa dodatnom
drškom 4.
Zavrnite dodatnu dršku 4 zavisno od načina rada desno ili levo
na glavi prenosnika.
Zaštita za ruku
 Montirajte za radove sa gumenom brusnom pločom 13
ili sa lončastom četkom/četka u vidu ploče/lepezastom
brusnom pločom uvek zaštitu za ruku 12.
Pričvrstite zaštitu za ruku 12 sa dodatnom drškom 4.
Montaža brusnih alata
 Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.
 Ne hvatajte brusne i ploče za razdvajanje pre nego što
se ohlade. Ploče se u radu veoma ugreju.
Čistite brusno vreteno 5 i sve delove koji se montiraju.
Pritisnite za učvršćivanje i otpuštanje brusnih alata taster za
blokadu vretena 2 da bi učvrstili brusno vreteno.
 Aktivirajte taster za blokadu vretena samo u stanju
mirovanja brusnog vretena. Električni alat se može inače
oštetiti.
Brusna-/ploča za presecanje
Obratite pažnju na dimenzije brusnih alata. Presek otvora
mora odgovarati priključenoj prirubnici. Ne upotrebljavajte
nikakve adaptere ili redukujuće komade.
Pri upotrebi Diamant-ploče za presecanje pazite nato, da
strelica pravca okretanja na Diamant-ploči za presecanje
bude usaglašena sa pravcem okretanje električnog alata
(pogledajte strelicu pravca okretanja na glavi prenosnika).
Redosled montaže se može videti na grafičkoj karti.
Za pričvršćivanje ploče za brušenje/presecanje navrnite
zateznu navrtku 9 i zategnite je sa ključem sa dva otvora.
 Prekontrolišite posle montaže alata za brušenje pre
uključivanja, da li je brusni alat korektno montiran i
može slobodno da se okreće. Uverite se da brusni alat
na zaštitnoj haubi ili drugim delovima ne struže.
Dr. Egbert Schneider
Senior Vice President
Engineering Helmut Heinzelmann
Head of Product Certification
PT/ETM9
