Magyar | 45
Bosch Power Tools 2 609 006 764 | (18.1.13)

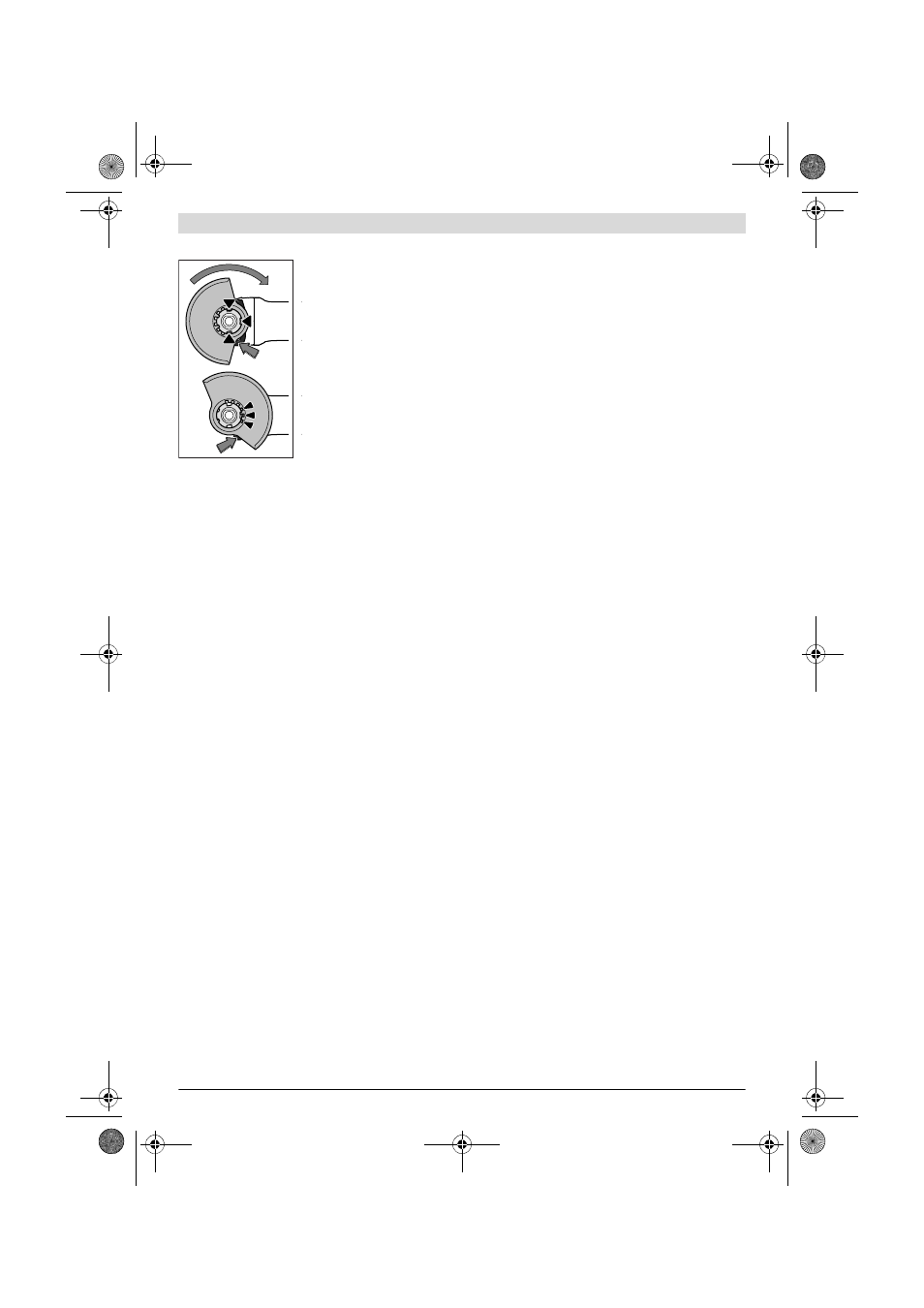

Védőbúra csiszoláshoz
Tegye fel a 6 védőbúrát az elekt-
romos kéziszerszámon a megfele-
lő helyre, amíg a védőbúra kódo-
lóbütykei egybe nem esnek a rög-
zítő egység megfelelő bemélye-
déseivel. Nyomja le és tartsa le-
nyomva az 1 reteszelésfeloldó
kart.
Nyomja rá a 6 védőbúrát az orsó-
nyakra, amíg a védőbúra pereme
fel nem fekszik az elektromos ké-
ziszerszám karimájára, majd for-
dítsa el a védőbúrát, amíg az jól
hallhatóan be nem ugrik a helyé-
re.
A 6 védőbura helyzetét a munka adottságainak megfelelően
kell megválasztani. Nyomja el ehhez felfelé az 1 reteszelés fel-
oldó kart és fordítsa el a 6 védőburát a kívánt helyzetbe.
 Mindig úgy állítsa be a 6 védőbúrát, hogy a 1 reteszelés
kioldó kar mind a három piros bütyke benyúljon a 6 vé-
dőbúra megfelelő bemélyedésébe.
 Állítsa úgy be a 6 védőbúrát, hogy a kezelő irányába ne
repülhessen ki szikra.
 A 6 védőburának csak az 1 reteszelés feloldó kar mű-
ködtetése esetén szabad forognia! Ellenkező esetben
az elektromos kéziszerszámot semmi esetre sem sza-
bad tovább használni, hanem a vevőszolgálatnál le kell
adni.
Tájékoztató: A 6 védőbúrán található kódoló bütykök gon-
doskodnak arról, hogy az elektromos kéziszerszámra csak ar-
ra illő védőbúrát lehessen felszerelni.
Védőbúra daraboláshoz
 Kötött csiszolóanyaggal végzett daraboláshoz mindig
használja a darabolásra szolgáló 10 védőbúrát.
 Kőben végzett darabolási munkák esetén mindig gon-
doskodjon kielégítő porelszívásról.
A darabolásra szolgáló 10 védőbúrát a csiszolásra szolgáló 6
védőbúrához hasonlóan kell felszerelni.
Elszívó búra daraboláshoz, vezetőszánnal
A darabolásra szolgáló 17 elszívó búrát védőszánnal a csiszo-
lásra szolgáló 6 védőbúrához hasonlóan kell felszerelni.
Pótfogantyú
 Az elektromos kéziszerszámot csak az arra felszerelt 4
pótfogantyúval együtt szabad használni.
Csavarja be a 4 pótfogantyút a munkának megfelelő helyzet-
ben a hajtómű jobb vagy bal oldalába.
Kézvédő
 A 13 gumi csiszolótányérral vagy a csészelakú kefé-
vel/kefés tárcsával/legyezőlapos tárcsával végzett
munkákhoz mindig fel kell szerelni a kézvédőt 12.
Rögzítse a 12 kézvédőt a 4 pótfogantyúval.
A csiszolószerszámok felszerelése
 Az elektromos kéziszerszámon végzendő bármely
munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.
 Ne érjen hozzá a csiszoló és daraboló tárcsákhoz, amíg
le nem hűltek. Munka közben a tárcsák erősen felhevül-
nek.
Tisztítsa meg az 5 csiszolóorsót és valamennyi felszerelésre
kerülő alkatrészt.
A csiszolószerszámok rögzítéséhez és kilazításához nyomja
meg a 2 tengelyrögzítőgombot, hogy ezzel reteszelje a csiszo-
lótengelyt.
 A tengelyrögzítőgombot csak teljesen nyugalmi álla-
potban lévő csiszolótengely esetén szabad megnyom-
ni! Ellenkező esetben az elektromos kéziszerszám meg-
rongálódhat.
Csiszoló-/darabolótárcsa
Ügyeljen a csiszolószerszámok méretére. A lyuk átmérőjének
meg kell felelnie a szorítókarima méreteinek. Redukáló ido-
mot, vagy adaptert nem szabad használni.
A gyémántbetétes darabolótárcsák alkalmazásakor ügyeljen
arra, hogy a forgásirányt jelző nyíl a gyémántbetétes darabo-
lótárcsán megegyezzen az elektromos kéziszerszám forgási-
rányával (lásd a forgásirányt jelző nyilat a hajtóműfejen).
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csiszoló-/darabolókorong rögzítéséhez csavarja fel, majd a
körmöskulccsal szorítsa meg a 9 rögzítőanyát.
 A csiszolószerszámok felszerelése után a készülék be-
kapcsolása előtt győződjön meg arról, hogy a csiszoló-
szerszám helyesen van felszerelve és szabadon forog.
Gondoskodjon arról, hogy a csiszolószerszám ne érjen
hozzá a védőbúrához vagy más alkatrészekhez.
Legyezőlapos tárcsa
 A legyezőlapos tárcsával végzett munkákhoz mindig
fel kell szerelni a 12 kézvédőt.
Gumi csiszolótányér
 A 13 gumi csiszolótányérrel végzett munkákhoz min-
dig fel kell szerelni a 12 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
Csavarozza fel a helyére és a kétkörmös kulccsal feszesen
húzza meg a 15 hengeres anyát.
Csészealakú kefe/kefés tárcsa
 A csészelakú kefével/vagy a kefés tárcsával végzett
munkákhoz mindig fel kell szerelni a 12 kézvédőt.
A szerelési sorrend az ábrákat tartalmazó oldalon látható.
A csészealakú kefét/kefés tárcsát annyira fel kell tudni csava-
rozni a csiszolótengelyre, hogy az szorosan felfeküdjön a csi-
szolótengely menetének végénél a csiszolótengely karimájá-
ra. Húzza meg szorosra egy villáskulccsal a csészealakú ke-
fét/kefés tárcsát.
Megengedett csiszolószerszámok
A készüléken az ezen Kezelési Utasításban megadott vala-
mennyi csiszolószerszám alkalmazható.
