Slovensko | 109
Bosch Power Tools
2 609 006 764 | (18.1.13)
Izjava o skladnosti
Izjavljamo pod izključno odgovornostjo, da proizvod pod
„Tehnični podatki“ ustreza naslednjim standardom oz. stan-
dardiziranim dokumentom: EN 60745 v skladu z določili Di-
rektiv 2011/65/EU, 2004/108/ES, 2006/42/ES.
Tehnična dokumentacija (2006/42/ES) pri:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012
Montaža
Montaža zaščitnih priprav
Pred začetkom kakršnih koli del na električnem orodju
izvlecite omrežni vtikač iz vtičnice.
Opozorilo: Po lomu brusilnega koluta med obratovanjem ali
pri poškodovanju prijemal na zaščitnem pokrovu/na električ-
nem orodju, morate električno orodje takoj poslati na naslov
servisa; naslovi se nahajajo v odstavku „Servis in svetovanje o
uporabi“.

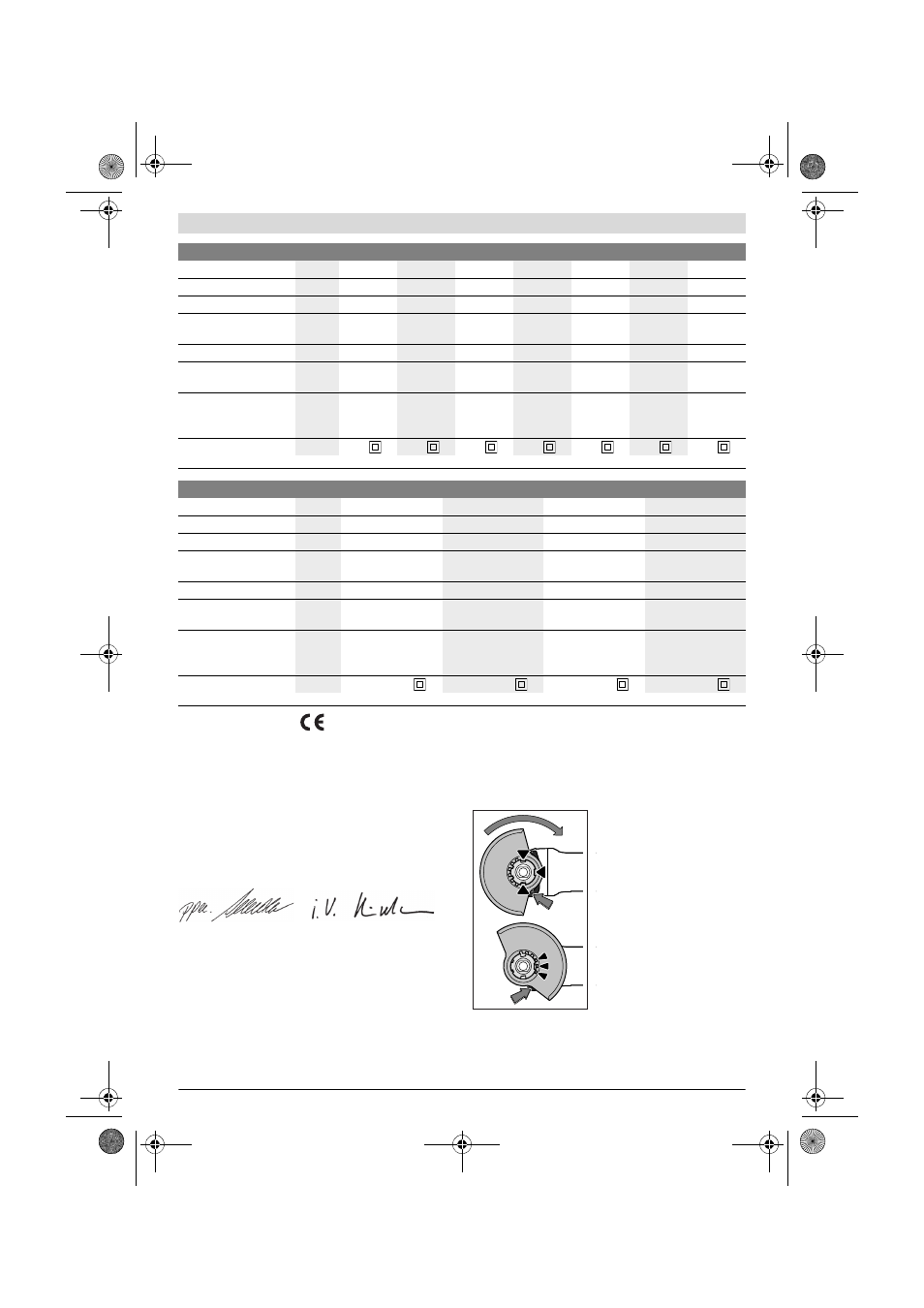

Zaščitni pokrov za brušenje
Položite zaščitni pokrov 6 na pri-
jemalo na električnem orodju, ta-
ko da se kodirni utori zaščitnega
pokrova ujemajo s prijemalom.
Pri tem pritisnite in držite deblo-
kirno ročico 1.
Zaščitni pokrov 6 pritisnite na
steblo vretena, tako da bo rob za-
ščitnega pokrova nasedel na pri-
robnico električnega orodja, nato
pa zaščitni pokrov obrnite, tako
da bo slišno zaskočil.
Zaščitni pokrov 6 prilagodite zahtevam delovnega procesa. V
ta namen potisnite ročico za deblokiranje 1 navzgor in obrnite
zaščitni pokrov 6 v želeni položaj.
Kotni brusilnik
PWS ...
700-115
720-115
730-115
750-115
750-125
75-115
7500
Številka artikla
3 603 ...
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4..
CA2 4..
Nazivna odjemna moč
W
701
720
730
750
750
750
750
Nazivno število vrtljajev
min
-1
12000
12000
12000
12000
12000
12000
12000
Maks. premer brusilnega
koluta
mm
115
115
115
115
125
115
125
Navoj brusilnega vretena
M 14
M 14
M 14
M 14
M 14
M 14
M 14
Maks. dolžina navoja bru-
silnega vretena
mm
21
21
21
21
21
21
21
Teža po EPTA-Procedure
01/2003 s standardnim
dodatnim ročajem
kg
1,8
1,8
1,8
1,8
1,8
1,8
1,8
Zaščitni razred
/
II
/
II
/
II
/
II
/
II
/
II
/
II
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Kotni brusilnik
PWS ...
780-125
7800
850-115
850-125
Številka artikla
3 603 ...
CA2 7..
CA2 7..
CA2 7..
CA2 7..
Nazivna odjemna moč
W
780
780
850
850
Nazivno število vrtljajev
min
-1
12000
12000
12000
12000
Maks. premer brusilnega
koluta
mm
125
125
115
125
Navoj brusilnega vretena
M 14
M 14
M 14
M 14
Maks. dolžina navoja bru-
silnega vretena
mm
21
21
21
21
Teža po EPTA-Procedure
01/2003 s standardnim
dodatnim ročajem
kg
1,8
1,8
1,8
1,8
Zaščitni razred
/
II
/
II
/
II
/
II
Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in državno specifičnih izvedbah lahko te navedbe variirajo.
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
