Eesti | 129
Bosch Power Tools
2 609 006 764 | (18.1.13)
Vastavus normidele
Kinnitame ainuvastutajana, et punktis „Tehnilised andmed“
kirjeldatud toode vastab järgmistele standarditele või
normdokumentidele: EN 60745 vastavalt direktiivide
2011/65/EL, 2004/108/EÜ, 2006/42/EÜ.
Tehniline toimik (2006/42/EÜ) saadaval:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen
Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
04.12.2012
Montaaž
Kaitseseadiste paigaldus
Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.
Märkus: Juhul kui lihvketas töötamise ajal murdub või kui ket-
takaitse/elektrilise tööriista kinnitusseadised saavad viga, tu-
leb elektriline tööriist toimetada kohe parandustöökotta, mil-
le aadress on toodud punktis „Klienditeenindus ja müügijärg-
ne nõustamine“.

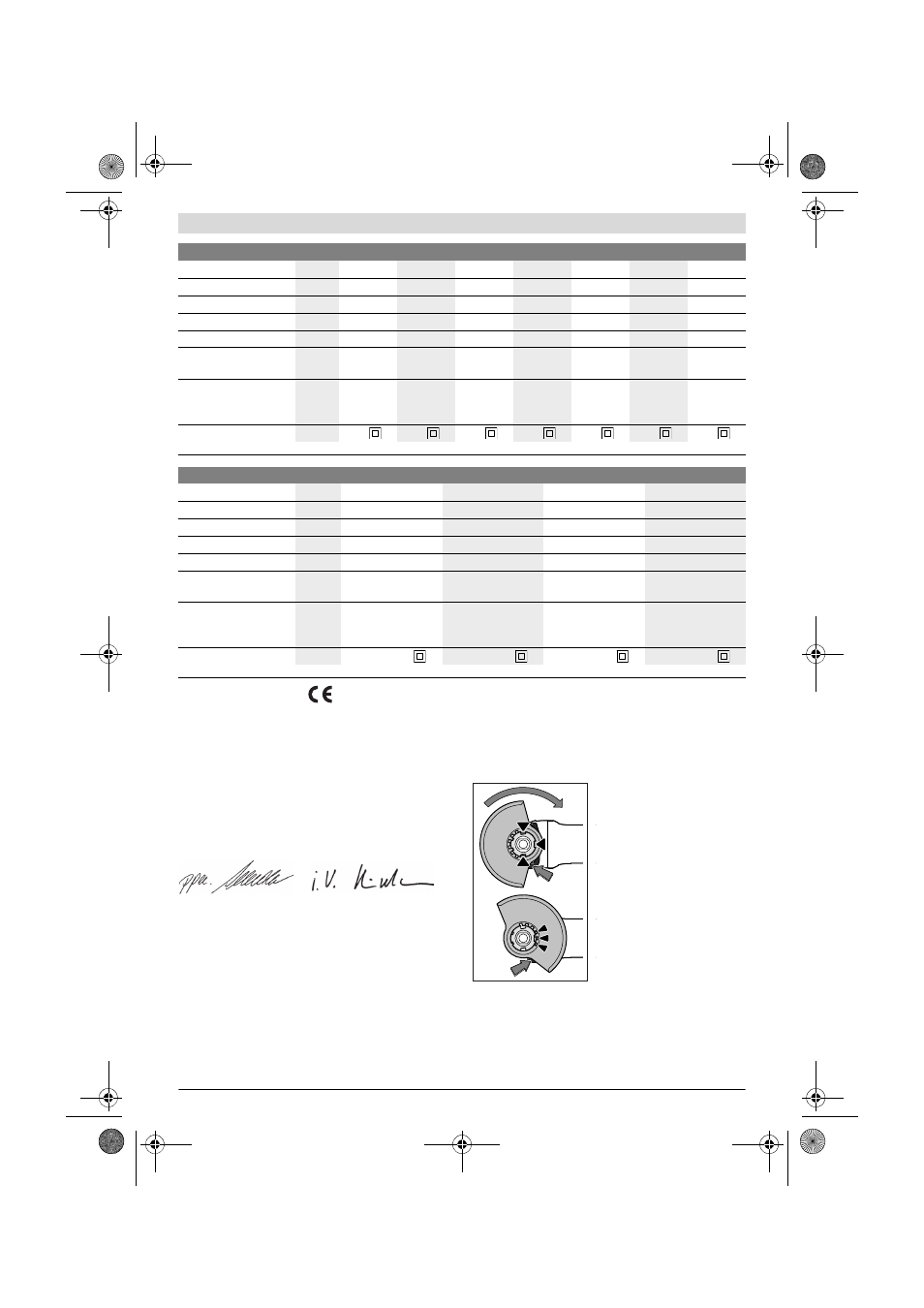

Kettakaitse lihvimiseks
Asetage kettakaitse 6 seadme
alusele nii, et kettakaitsme kood-
nukid on alusega kohakuti. See-
juures vajutage sisse vabastus-
hoob 1 ja hoidke seda sees.
Suruge kettakaitset 6 spindlikae-
lale, kuni kettakaitse on kindlalt
kohal, ja keerake kettakaitset, ku-
ni see kuuldavalt kohale fiksee-
rub.
Reguleerige kettakaitse 6 asendit
vastavalt antud tööoperatsiooni
nõudmistele. Lükake vabastus-
hoob 1 üles ja pöörake kettakait-
se 6 soovitud asendisse.
Reguleerige kettakaitse 6 alati sellisesse asendisse, et
kõik 3 nukki vabastushooval 1 haakuvad kettakaitse 6
vastavatesse avadesse.
Nurklihvmasin
PWS ...
700-115
720-115
730-115
750-115
750-125
75-115
7500
Tootenumber
3 603 ...
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4 ..
CA2 4..
CA2 4..
Nimivõimsus
W
701
720
730
750
750
750
750
Nimipöörded
min
-1
12000
12000
12000
12000
12000
12000
12000
max lihvketta läbimõõt
mm
115
115
115
115
125
115
125
Spindli keere
M 14
M 14
M 14
M 14
M 14
M 14
M 14
Spindli keerme max pik-
kus
mm
21
21
21
21
21
21
21
Kaal EPTA-Procedure
01/2003 järgi standard-
se lisakäepidemega
kg
1,8
1,8
1,8
1,8
1,8
1,8
1,8
Kaitseaste
/
II
/
II
/
II
/
II
/
II
/
II
/
II
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Nurklihvmasin
PWS ...
780-125
7800
850-115
850-125
Tootenumber
3 603 ...
CA2 7..
CA2 7..
CA2 7..
CA2 7..
Nimivõimsus
W
780
780
850
850
Nimipöörded
min
-1
12000
12000
12000
12000
max lihvketta läbimõõt
mm
125
125
115
125
Spindli keere
M 14
M 14
M 14
M 14
Spindli keerme max pik-
kus
mm
21
21
21
21
Kaal EPTA-Procedure
01/2003 järgi standard-
se lisakäepidemega
kg
1,8
1,8
1,8
1,8
Kaitseaste
/
II
/
II
/
II
/
II
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda.
Dr. Egbert Schneider
Senior Vice President
Engineering
Helmut Heinzelmann
Head of Product Certification
PT/ETM9
