6-42
1
2
3
4
5
6
7
8
9
ПЕРИОДИЧЕСКИЕ ТЕХНИЧЕСКИЕ ОБСЛУЖИВАНИЯ И МЕЛКИЙ РЕМОНТ

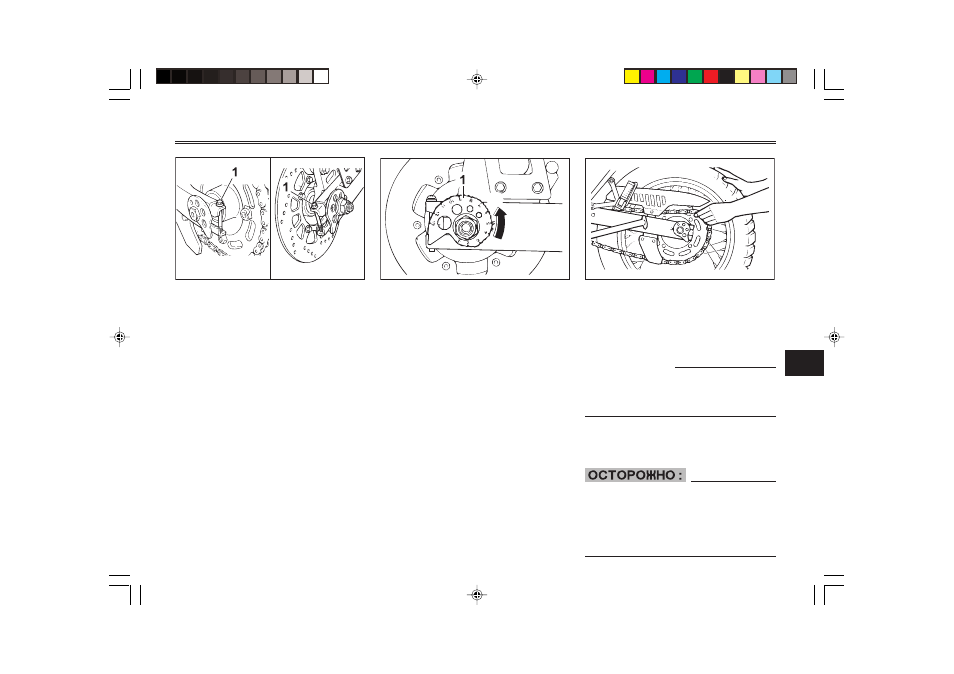

1. Болт на конце качающегося рычага (2 шт.)
3. Приподнимите заднее колесо
над землей, как было указа-
но на стр. 6-38.
4. Выверните болты на концах
качающегося рычага.
1. Регулировочная пластина цепи
5. Поверните регулировочные
пластины приводной цепи с
обеих сторон качающегося
рычага в направлении a.
6. Протолкните колесо вперед и
снимите приводную цепь с
задней звездочки.
ПРИМЕЧАНИЕ :
При снятии и установке заднего
колеса разнимать приводную
цепь не нужно.
7. Вытяните ось колеса и сни-
мите колесо.
ECA00048
Не нажимайте на педаль тормо-
за после того, как будет снято
колесо вместе с тормозным дис-
ком, т. к. это ведет к смыканию
тормозных колодок.
